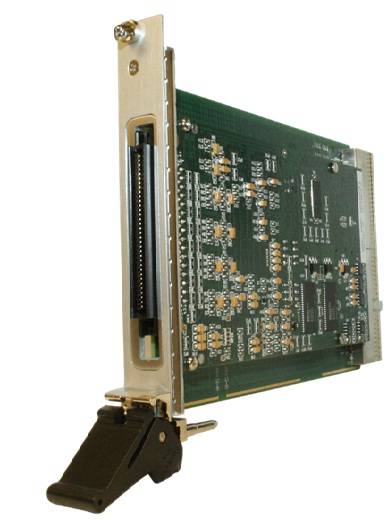

概述 GX3232是一个多通道16位模拟输入和输出cPCI模块，支持32个单端或16个差分输入通道和4个模拟输出通道。输入可以是软件配置用于差分或单端操作，并以300 kS / s的聚合扫描速率顺序扫描。 三个输入范围可以由软件选择：±10 V，±5 V或±2.5 V.可选择，GX3232具有高电压输入配置，支持三种范围：±60 V，±30 V和±15 V。在高电压测试配置，此时可将板卡中16个单端（8个差分输入通道）用于高电压测试，剩下的16个单端通道（8个差分通道）用于低电压测试。四个模拟输出通道提供±2.5 V，±5 V或±10 V的软件可选输出范围。输出可以同步或异步更新，并支持波形生成。 每个输出的时钟速率可达300 kS / s。 还提供了一个16位数字I / O端口，支持16条双向数据线。 请注意，当与TS-700系统一起使用时，这些数字I / O线路中只有8个可用于测试系统的***接口。 |  |
特征 GX3232每通道采样率为300KS/s, 采用顺序采样的方式进行采样。采样数据可通过PCI总线或32K的FIFO缓冲区进行访问。在每次扫描时，都可以将扫描通道设置为2,4,8,16或32个通道，采样时钟由采用16位可编程的分频器的两个内部速率发生器生成。具有4个输出通道，时钟频率可达300Ks/s。与输入时钟类似，提供可编程范围。每个输出通道包括一个专用的16位D/A转换器，有32K的FIFO缓冲器为输出数据提供时钟。这个FIFO缓冲器与PCI总线相连。输出时钟由采用16位可编程的分频器的两个内部速率发生器生成，同时还提供同步输入和同步输出线，用于将输入和输出信号同步到外部时间。但是，在TS-700的***的接收口不能范围这些信号。 该模块支持自动校准程序，可为所有输入和输出通道应用任何所需的偏移和增益校正值。 另外，自检输入开关网络将输出通道或校准参考信号路由到模拟输入 - 验证模块的完整性和功能。 | 编程与软件 GX3232配有虚拟仪器面板，包含一个32位DLL驱动程序库和文档。虚拟面板可用于从显示仪器当前设置和测量的窗***互式调整和控制仪器。 应用
|
