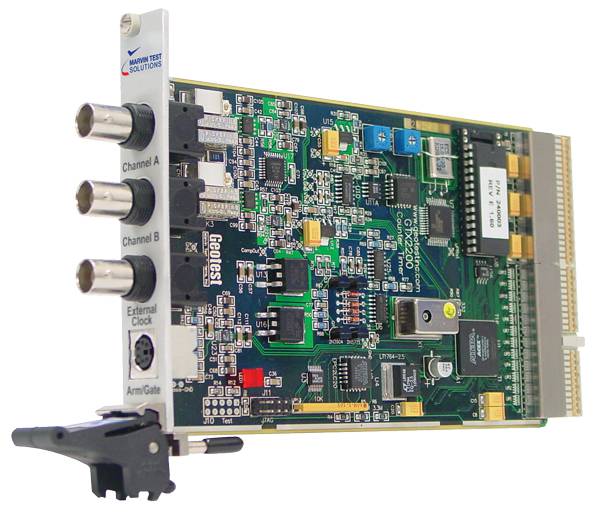

概述 GTX22x0系列通用时间间隔计数器提供******频率计数器的许多测量和定时功能，包括累加，自动比率，频率，快速频率（仅GTX2220和GTX2230），周期，速率，单周期，测试时钟，时间间隔，时间间隔***，累计，合计门控，合计门控一次和脉宽。 有三种型号可供选择：GTX2210、GTX2220和GTX2230。GTX2210的频率范围为DC至225MHz，GTX2220可以支持高至1.3GHz的频率，而GTX2230涵盖高达2GHz的频率。该板卡也可用PCI格式（GC22xx）。
|  |
