4通道3UPXI***U板卡±20V、250mA每通道-GX3104

• 4路隔离、共地***U通道

• 4-象限工作：±20 V, ±1 A

• 7个电流量程，±2.5 微安只 ±1 A 满刻度

• 达到1A容量于一个通道上

• 24位ADC，18位DAC

• 提供全功能API和UI

• PXI混合插槽兼容

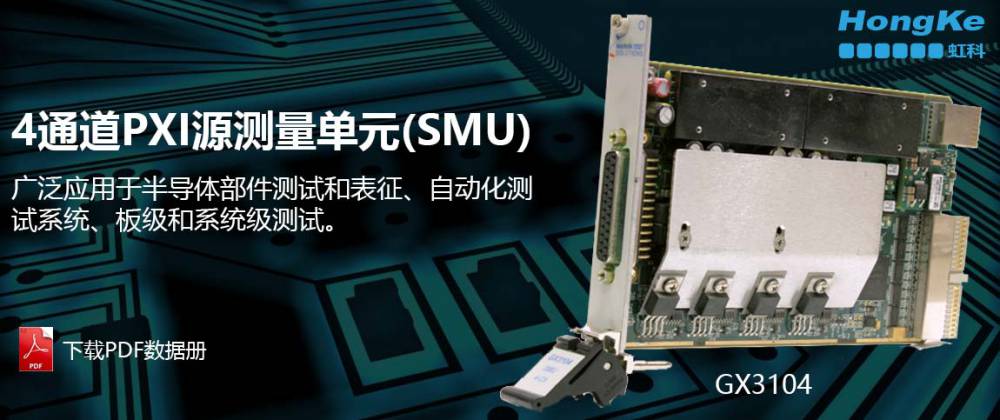

GX3104是一款高精度3U PXI模块，作用和感知电压和电流覆盖范围±20V 和高达± 1 A ( 通道1)而通道2-4能够提供500mA。来自模块总的可用输出电流为1A。4个通道与PXI电源电气隔离并且分享一个公共的、隔离的地极。广泛应用于：

• 半导体部件测试和表征

• 自动化测试系统

• 板级和系统级测试

特征

GX3104采用18位DAC提供电压和电流资源。有7个电流量程，范围从±2.5 微安 FS 至 ±1 A FS。测量采用24位ADC，带有可编程分辨率从18至24位。每个输出通道包括***U输出连接、Kelvin (感知) 连接、和驱动保护连接用于低电流测量。

编程软件

该板卡包含GX***U库，一个软件包包含虚拟仪器面板、和Windows 32/64-bit DLL驱动库和文档。该虚拟面板可从视窗交互地编程和控制仪器，该视窗显示仪器的电流设置和状态。另外，所提供的界面文件支持访问编程工具和语言例如ATEasy、LabVIEW、LabVIEW/Real-Time、C/C++、Microsoft Visual Basic、Delphi、和Pascal。在线帮助文件和PDF用户指导书内容包括安装指引、使用和编程该板卡。

单独的软件包 - GtLinux - 提供支持Linux 32/64操作系统。
