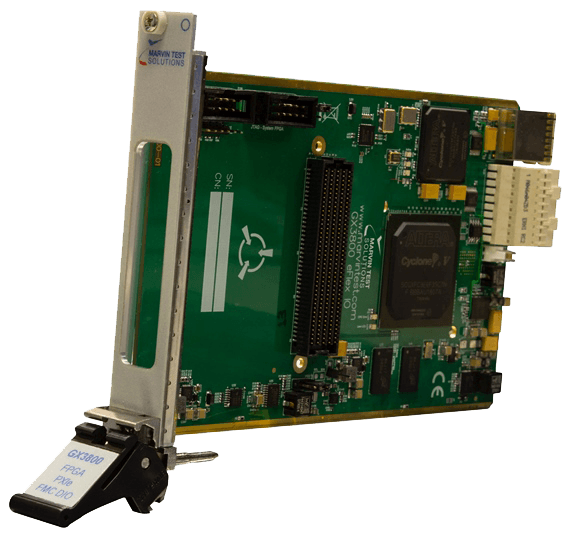

概述 GX3800e是一款用户可配置的基于FPGA的3U PXI Express卡，支持400针VITA 57.1 FMC接口标准。 该卡采用Altera Cyclone V GXFPGA，支持高达3.125 Gb / s的xcvr数据速率，具有超过300,000个逻辑单元和12.2 Kb内存。 用户可以设计自己的定制接口模块，也可以从各种商用现货FMC模块中进行选择，然后可以与GX3800e集成 - 为模拟或数字测试应用创建定制仪器。 FPGA的设计是通过使用Altera的Quartus或免许可的Quartus Prime Lite工具集完成的。 |
|

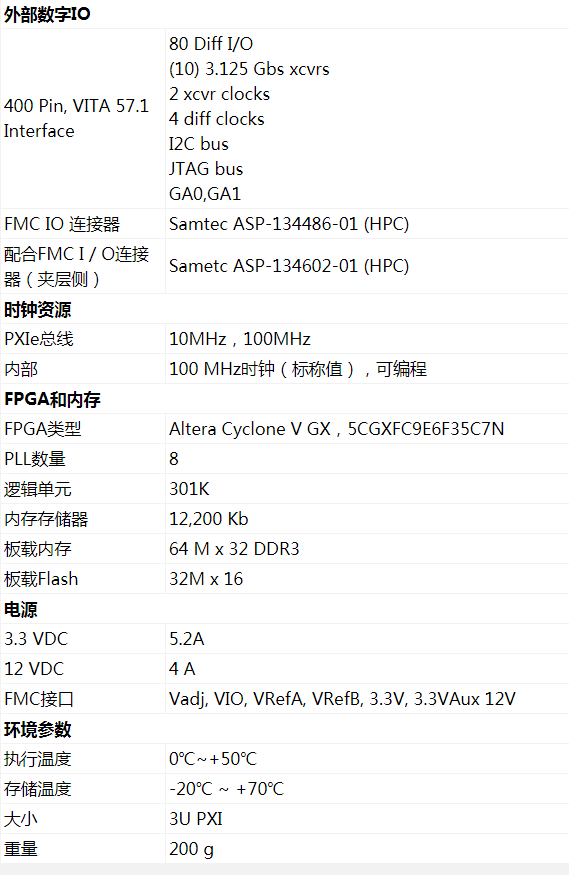

特征 GX3800e的400引脚FMC接口具有80个差分对，4个差分时钟，（10）3.125 Gbs xcvrs，两个xcvr时钟，一个I2C控制接口，JTAG总线和电源/ gnd连接。FPGA器件支持多达8个锁相环，用于时钟合成，时钟生成和I / O接口支持。 其他模块资源包括：
该模块可以访问所有PXI Express总线资源，包括PXI 10 MHz时钟，PXIe 100 MHz时钟，PXIe Sync100，PXIe DStar触发器，本地总线和PXI触发器; 允许用户创建包含所有PXI Express总线资源的自定义仪器。 GX3800e的驱动程序提供对FPGA的控制和访问，该驱动程序包括DMA和中断支持，用于***已编译FPGA代码的工具以及寄存器读写功能。GX3800e独特的架构将PCIe接口与用户FPGA分开——PCIe的实现工作已经完成，用户仅需专注于FPGA其他功能的设计部分。模块的软件驱动程序和交互式UI具有预定义寄存器，可以通过内部地址和数据总线访问用户FPGA。由于PCIe总线接口和相关的软件驱动器都是已知的测试实体，这有效的简化设计/集成过程。 编程和软件 该板配有GXFPGA库以及软件包，软件包中包含虚拟仪器面板和Windows 32/64位DLL驱动程序库和文档。 虚拟面板可用于从显示仪器当前设置和状态的窗***互式编程以及仪器控制。此外，还提供接口文件以支持对编程工具和语言的访问，如ATEasy®，LabVIEW，LabVIEW / Real-Time，C / C ++，MicrosoftVisualBasic®，Delphi和Pascal。 在线帮助文件和PDF用户指南提供的文档包括有关安装，使用和板卡编程的说明。 一旦用户编译了FPGA设计，配置文件就可以直接加载到FPGA中或通过板载闪存加载。 单独的软件包 - GtLinux - 为Linux 32/64操作系统提供支持。 应用
