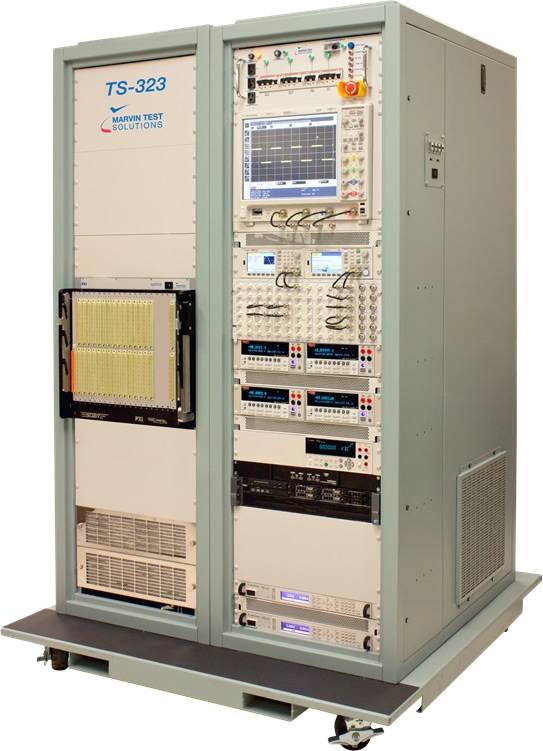

TS-323系列GENASYS高性能混合信号测试系统平台
概述 TS-323 GENASYS平台是一款基于PXI的测试系统，旨在满足需要性能功能测试的范围广泛的密尔和航空和任务关键型产品。GENASYS提供同类的数字测试功能，可有效满足与传统ATE系统（包括Teradyne L200 / L300，GenRad 2750和基于VXI的数字系统）相关的测试需求。TS-323可提供各种数字和模拟仪器选项，可满足LRU和SRU测试需求，以及支持软件仓库和制造测试需求。TS-323交换子系统支持“任何资源到任何引脚”架构和可扩展架构。 |  |
特征 TS-323的核心系统包括GX5960数字子系统，提供同类的性能数字测试功能。具有50MHz矢量速率，每个引脚的可编程电压电平，每个引脚的时序和多个时间集，GX5960子系统提供复杂功能测试或传统测试程序迁移所需的所有功能。此外，GENASYS平台提供对模拟总线的访问，允许每个数字通***有混合信号能力，当配置了GENASYS模拟开关矩阵，为任何引脚信号路由提供任何资源。对于多路复用引脚配置，GENASYS可配置1:16多路复用器开关卡，为UUT接口提供超过4500个多路复用引脚连接。 可扩展架构允许从64个数字引脚开始的多个配置，以及具有矩阵，多路复用器或多矩阵拓扑的低频和高频切换通道的混合。还包括系统电源和环境监控。提供多种可选的仪器和开关，允许根据客户的特定需求配置GENASYS。 | TS-323核心系统 核心系统提供以下功能：
TS-323模拟仪器选项 TS-323系统提供各种模拟量源和测量仪表选项：
|
TS-323模拟开关选项 TS-323的模块化模拟开关子系统选项，系统包括：
TS-323用户供应和***U选项 可编程用户电源和***U选项包括：
此外，广泛的第三方PXI，cPCI和GPIB仪器可以集成到测试系统中，以满足特定的测试需求。 自检系统 TS-323带有系统自检，其中包括交互式自检软件程序以及自检适配器。自检验证系统的功能完整性和与测试系统接口的资源连接。 | 软件 TS-323包括ATEasy，一个测试执行程序和测试编程软件套件，以及所有必要的仪器驱动程序。TS-323还包括简化开关子系统编程的SwitchEasy和L200驱动程序，以帮助L200和L300程序的迁移。此外，对于需要导入LASAR .tap文件的应用程序，可选的DtifEasy可用于导入和执行基于LASAR的数字矢量文件，用于执行/禁止，故障字典和导向探测应用程序。 应用
|
与TS-323相似的产品

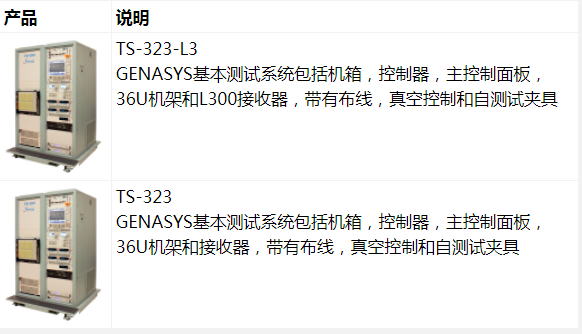

| 订购TS-700系列及相关产品  |
