TS-321系列GENASYS高性能混合信号测试系统平台

• 基于PXI的架构具有紧凑性，开放性和可扩展性

• 具有混合和多路复用引脚能力，可支持高价值、关键任务产品的测试

• 可扩展架构支持多达2304个交换接口测试点

• 用于迁移基于LASER的程序的综合工具

• 是升级/更换传统Teradyne L200 / L300，GenRad 2750和基于VXI的系统的理想选择

概述

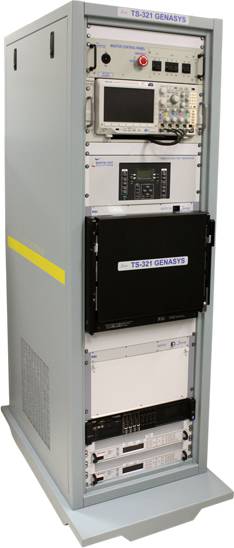

TS-321 GENASYS平台是基于PXI平台的单机架测试系统，设计用于解决需要性能功能测试的各种***和关键任务产品。GENASYS提供同类更好的数字测试功能，可有效满足与传统ATE系统（包括Teradyne L200 / L300，GenRad 2750和基于VXI的数字系统）相关的测试需求。TS-321可提供各种数字和模拟仪器选项，可满足LRU和SRU测试需求，以及支持软件仓库和制造测试需求。TS-321交换子系统支持 “任何资源到任何引脚”，具有可扩展架构。

特征

TS-321的核心系统包括GX5960数字子系统，提供同类更好的性能数字测试功能。具有50MHz矢量速率，每个引脚的可编程电压电平，每个引脚的时序和多个时间集，GX5960子系统提供复杂功能测试或传统测试程序迁移所需的所有功能。此外，GENASYS平台提供对模拟总线的访问，允许每个数字通***有混合信号能力，当配置了GENASYS模拟开关矩阵，为任何引脚信号路由提供任何资源。对于多路复用引脚配置，GENASYS可配置多达（9）个1:16多路复用器开关卡，为UUT接口提供多达2304个多路复用引脚连接。

可扩展架构允许从64个数字引脚开始的多个配置，以及具有矩阵，多路复用器或多矩阵拓扑的低频和高频切换通道的混合。还包括系统电源和环境监控。提供多种可选的仪器和开关，允许根据客户的特定需求配置GENASYS。

TS-321用户供应和***U选项

可编程用户电源和***U选项包括：

• Keysight N6700可编程电源主机和直流模块

• Keithley 2600源/测量单元（***Us），（单通道和双通道）

此外，广泛的第三方PXI，cPCI和GPIB仪器可以集成到测试系统中，以满足特定的测试需求。

自检系统

TS-321带有系统自检，其中包括交互式自检软件程序以及自检适配器。自检验证系统的功能完整性和与测试系统接口的资源连接。

软件

TS-321包括ATEasy，一个测试执行程序和测试编程软件套件，以及所有必要的仪器驱动程序。TS-321还包括简化开关子系统编程的SwitchEasy和L200驱动程序，以帮助L200和L300程序的迁移。此外，对于需要导入LASAR.tap文件的应用程序，可选的DtifEasy可用于导入和执行基于LASAR的数字矢量文件，用于执行/禁止，故障字典和导向探测应用程序。

应用程序

• LRU和SRU测试和修复

• 航空电子模块和系统的维修

• 传统测试系统更换/升级

• ***有效载荷/平台管理系统（RTU / RIU），军备电子，航空电子设备的制造测试

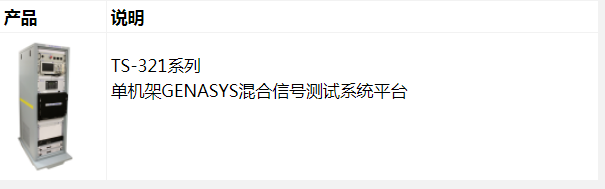

与TS-321相似的产品

• GX7016 - GENASYS开关子系统，具有SCOUT 6U***

• GX7017 Series - GENASYS开关/数字子系统，具有SCOUT 6U***

• TS-323 Series - GENASYS高性能混合信号测试系统平台
