基于PXI的集成半导体测试平台
20插槽3U PXI机箱提供多达512个数字I/O通道(100 MHz),具有PMU和每针定时功能
应用就绪系统为数字和混合信号测试应用提供了一种经济***的解决方案
包括IC Easy测试软件工具-简化测试创建和设备表征
多种配置-台式,集成推车和集成机械手
概述 TS-900 PXI半导体测试系统是一个集成的测试平台,提供与专有ATE(Automatic Test Equipment的)系统类似的系统特性和功能。TS-900可作为工作台,集成推车或集成操纵器使用,充分利用PXI架构,为器件,SoC和SiP测试应用实现经济***的全功能测试解决方案。测试系统包含一个定制设计的性能测试接口,支持使用PCB DUT(被测器件)板—一种经过验证的高性能方法,用于与被测器件连接。此外,***接口的引脚块是现场可配置的,允许用户在为新应用修改或升级系统时升级***。接收机的配置可以支持多达512个动态数字通道,以及一系列模拟,电源和RF资源。 基本系统包括64个数字I/O通道; 64个静态数字I/O通道,可编程用户电源;系统自检和设备; 用于数字波形编辑/显示的DIOEasy软件,ICEasy—器件测试开发工具和Marvin Test Soluti***的ATEasy软件,它提供集成和完整的测试执行和测试开发环境,允许用户快速开发和轻松维护测试应用。凭借额外的14个PXI插槽,可根据需要添加更多数字或模拟测试资源,TS-900是半导体OEM,无晶圆厂半导体供应商,进货检测/***检测实验室和需要低成本的封装/测试供应商的理想测试解决方案 ,可配置测试系统。 |
对于需要与自动化处理器集成的生产测试应用,TS-900配有Reid-Ashman OM1069操作器,可提供测试头的精准***,以及与自动探测器和设备处理器接口的灵活性。 机械手的弹簧加载设计允许轻松对齐和对接处理程序—消除了对复杂***接口的需要。 TS-900M具有处理器兼容幻灯片***,提供了与几乎任何设备处理程序接口的灵活性。此外,与TS-900的台式***配置保持了夹具兼容性,允许用户在拧紧和滑动***配置之间交换负载板。 |
特征 TS-900可配置多达512个动态数字通道。基本的TS-900平台使用GX5295 - 一个3U PXI,32通道,100 MHz数字I / O卡与每通道PMU。多种数字和模拟仪器选项可以轻松集成到TS-900中,为用户提供一个紧凑的测试系统,可支持功能和直流参数测试功能。通过集成一个完整的模块化测试接口,TS-900为用户提供了一个应用就绪测试系统,如果需要,可在现场升级或重新配置。该系统还提供各种软件开发和数字矢量转换工具,包括支持ASCII,WGL,STIL,VCD和ATP矢量格式。 | TS-900核心系统配置 基本的TS-900核心系统包括以下测试资源和能力:
|
***接口 TS-900平台采用模块化的探针式***接口,由各种引脚块组成,可进行现场重新配置。被测器件(DUT)的接口通过器件专用PCB实现,该PCB与弹簧针接口相配合,并通过整体加强件/压紧组件保持在适当位置。压紧组件采用用于台面配置的旋紧机构或用于与机械手接口的滑动接收机构。两种机构采用相同的加强件组件,允许用户在两种类型的机构之间更换PCB负载板。 对于数字接口,***采用双68引脚块组件,直接连接到TS-900的PXI数字仪器资源,提供高性能,受控阻抗接口。对于用户电源连接,提供了一个电源模块,支持多达4个用户电源供应器,通用模拟和开关应用,可提供带有D-sub连接器的78针块组件。 RF和同轴连接可以通过8连接器,***A块或盲插RF连接器块提供。 所有***块位置都是可互换的,提供高度的灵活性。 |
![]() TS-900自检夹具 | 自检系统 TS-900提供系统自检,包括交互式自检软件程序以及与***连接的自检PCB。自检是基于ATEasy的测试程序,并且验证系统的功能完整性和与测试系统接口的资源连接。 |
软件 | ||
TS-900配有ATEasy,Marvin Test Soluti***的测试开发和测试执行软件套件; DIOEasy—用于开发,调试和导入数字测试向量的数字测试工具集; ICEasy—一个设备测试开发工具库; 和所有必要的仪器驱动程序,它们与各种应用程序开发环境(包括ATEasy,LabWindows,LabVIEW,Microsoft Visual Studio语言等)兼容。
| 自动化直流参数测试创建 ICEasy的库包括一整套测试功能,用于表征器件的输入和输出直流特性。 利用TS-900的每个引脚的PMU功能,用户能够快速创建用于以下类型测试的测试程序:
这些预配置的测试结合了ICEasy的设备引脚和引脚组映射功能,为用户提供了一种简单而流畅的方法来为特定设备引脚分配测试,以及为每个测试指定通过/失败限制,而无需进行低级别仪器 设置和控制。 结果是更快的测试创建和更快的测试时间。 |

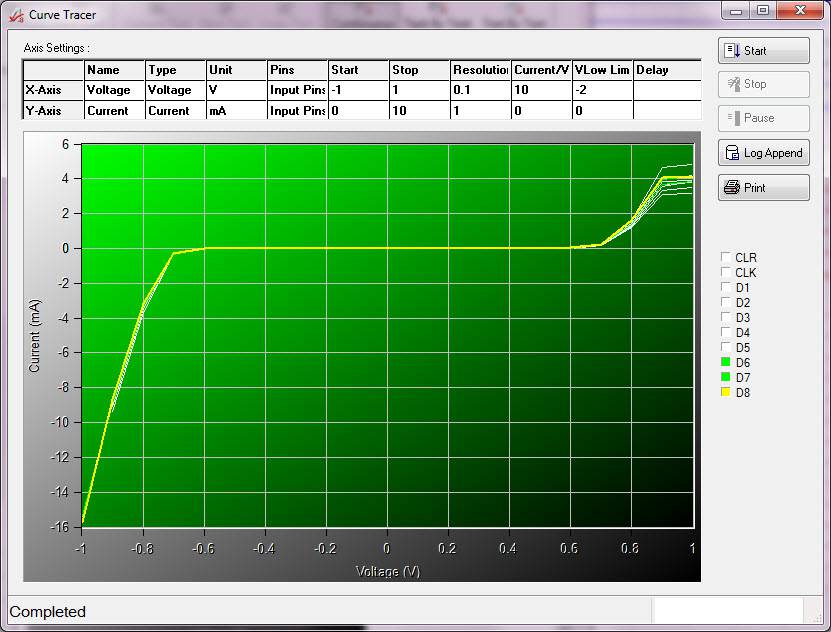

I-V曲线工具 ICEasy的电流 - 电压(I-V)曲线工具使用户能够以图形方式绘制器件ESD二极管的I-V特性。 该测试方法可以提供对影响器件的I/O引脚的器件故障机制的深入了解,例如电过载(EOS),静电放电(ESD),接合线问题和封装问题。使用I-V曲线图作为“阻抗特征”在识别已知真正部件的阻抗或I-V特征与***部分相比较的***设备中可能是有用的。 ICEasy的I-V曲线工具允许用户轻松设置电压和电流范围和步进增量,以及按名称定义要测试的特定引脚(或引脚)。此外,所有I/O引脚可以绘制在同一个图形上,提供了一种比较所有器件I-V曲线的简单方法。(见下图)绘制的数据也可以通过TS-900的测试执行程序(ATEasy)轻松导出。易于测量I-V特性和绘制结果的能力是故障分析和设计验证应用的关键特性。 | ![]() IV曲线跟踪工具 |
![]() Shmoo绘图工具 | Shmoo绘图工具 ICEasy的Shmoo绘图工具允许用户轻松地在X和Y轴上改变测试参数,而无需编程 - 允许测试工程师直观地观察被测器件的通过/失败操作范围。 用于器件表征和鉴定的公认测试方法,向TS-900平台添加Shmoo图特征为用户提供了一种强大的设计验证和早期生产测试认证的技术。 支持自动和交互控制,ICEasy的Shmoo工具允许用户即时更改参数或通过TS-900的测试管理器(ATEasy)控制测试以及记录结果数据。 |
配置选项 | ||
![]() TS-900集成推车 | ![]() 带机械手的TS-900 |
