CAN Test Box – CAN总线引线盒
介绍

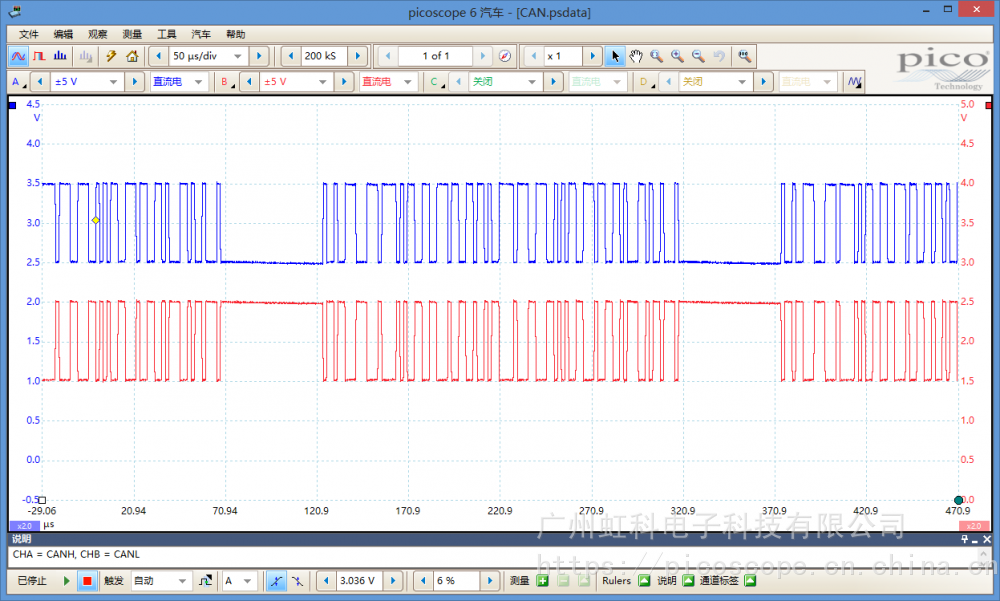

CAN引线盒也叫CAN测试盒，用它可轻松连接汽车上16管脚诊断插座。根据车辆配置，你可以用它检查电源、地极和CAN总线信号质量。用附带的测试导线，你可把PicoScope汽车示波器连接到CAN引线盒，监测存在的任何信号，例如CAN高和CAN低信号。CAN连接车辆的OBDII / EOBD插座，让你轻松诊断电路故障。
l 轻松检查电源和地极电路
l 确定通讯链接协议
l 连接示波器，捕获信号和采集信号波形数据
工作原理

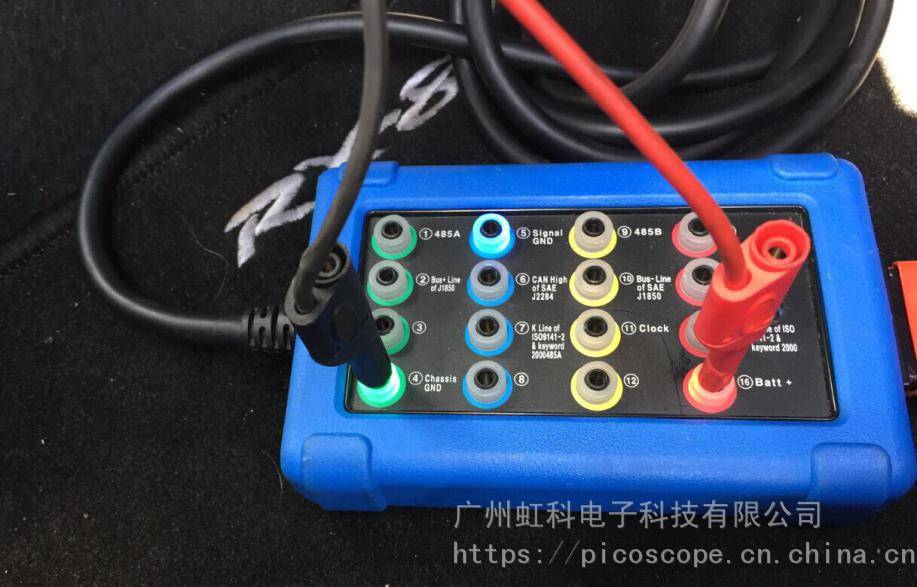

CAN测试盒使用编号的背光LED灯来指示诊断连接器相应的插脚有信号数据。闪烁的LED灯指示信号被拉高/低。
连接CAN测试盒到您的Pico示波器或其它适当的示波器，可以让您监测到现时使用的任何信号，如CAN高和低信号。CAN测试盒的插脚接口可与标准的4mm公接头连接。
CAN测试盒配有一条2.5米的线缆，所以您可以远离诊断连接器在一个方便的位置工作；另有一个额外的转接连接头，可让您接上示波器的同时也连接上***器。该测试盒由诊断连接器供电，所以不需要电池或电源适配器。
LED灯指示如下信号：
l LED 1/9 – 485A/485B (厂家专用信息)
l LED 2/10 – Bus+ Line J1850/Bus- Line J1850
l LED 3/8/12/13 – 未来升级
l LED 4 – 底盘接地(接地)
l LED 5 – 信号接地(信号)
l LED 6/14 – SAE J2284的CAN High / SAE J2284的CAN Low
l LED 7/15 – ISO9141-2和keyword 2000485A的 K Line / ISO9141-2和keyword 2000的L Line
l LED 11 – 时钟
LED 16 – 蓄电池+ (电压供应)
