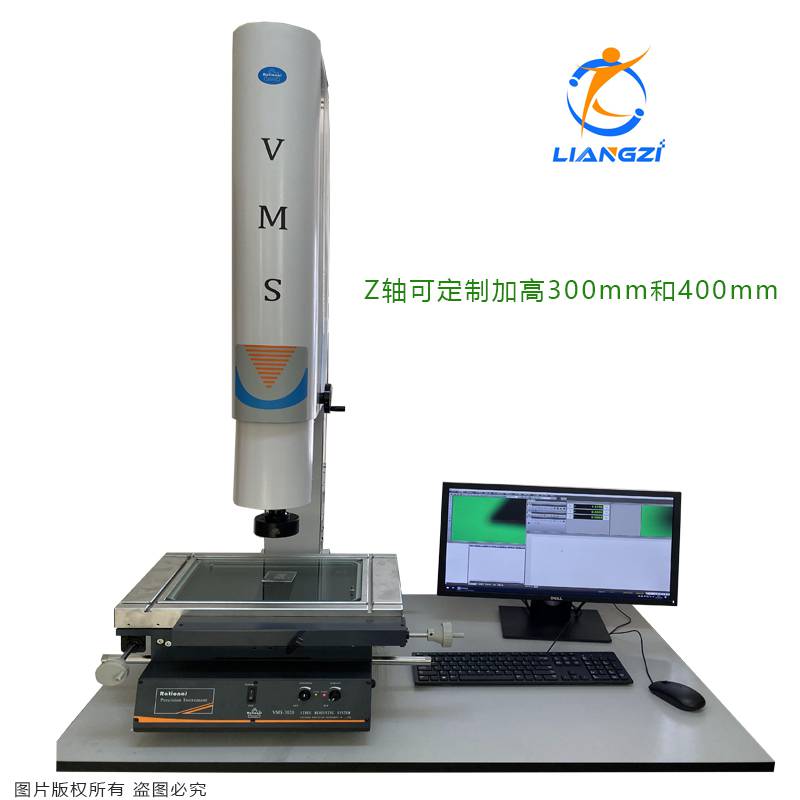

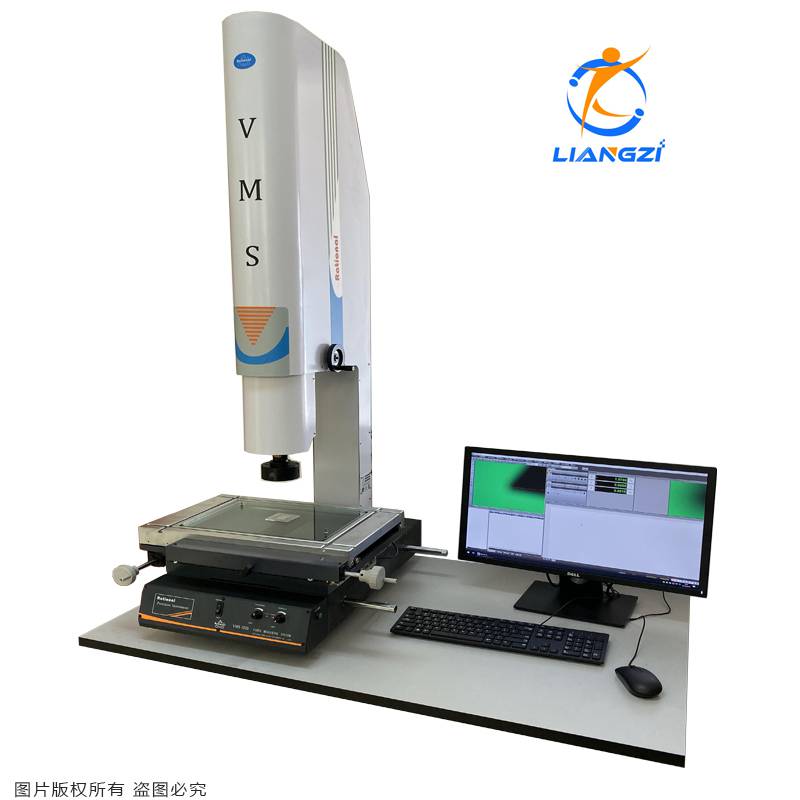

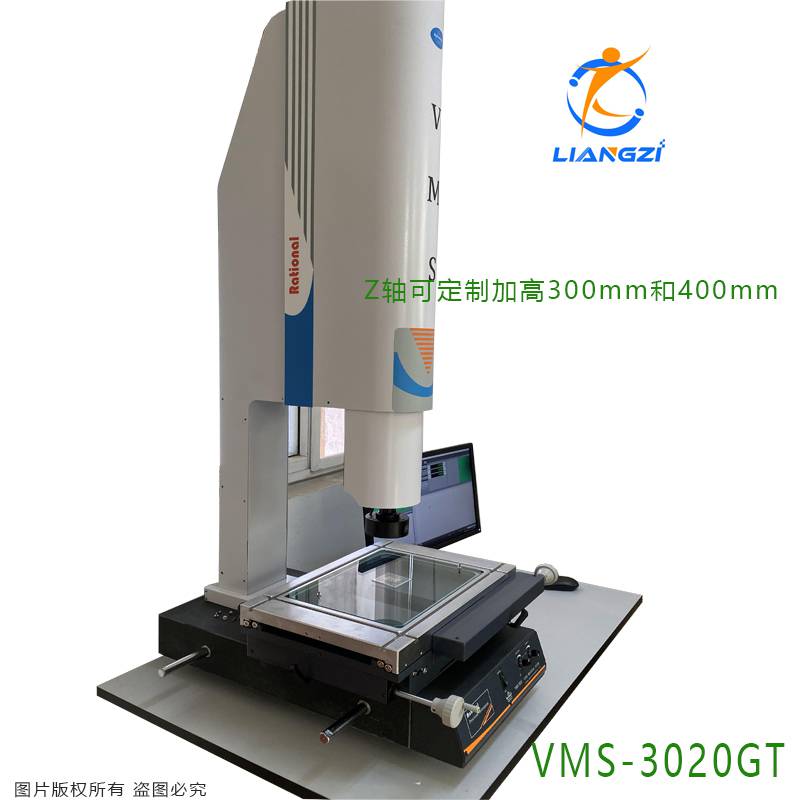

万濠影像仪VMS-3020FT非标定制 Z轴加高300mm
产品用途:VMS-3020FT适用于以二维坐标测量为目的的切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。
产品点：
1.自主开发的QMS3D-M软件和清晰彩色摄像机；
2.软件辅助调光，便于使用者知道光是否过度饱和；
3.可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量；
4.可实现度辅助测量；
5.脚踏开关与软件配合，作更简便。
技术规格参数：
工 作 台 | 型 号 | VMS-2010F | VMS-3020F | VMS-4030F |
| 金属台尺寸(mm) | 404×228 | 500×330 | 606×466 | |
| 玻璃台尺寸(mm) | 260*160 | 350*250 | 450*350 | |
| 运动行程(mm) | 200×100 | 300×200 | 400×300 | |
| Z轴降行程（mm） | 150（殊订购达400） | |||
| 截面原点致性误差(μm) | F型：E0≤20（Z轴降行程每100mm） | |||
| X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm) | ||||
影 像 系 统 | F型 | |||
| 1/2”彩色CCD摄像机 | ||||
| 变倍镜头倍率：0.7X~4.5X | ||||
| 视频倍率：20~128X | ||||
| 物方视场：11.1mm~1.7m | ||||
| 表面光源与透射光源均用LED，亮度可调 | ||||
建议放置台 载重要求≥350KG 尺寸（长×宽×）1000×600×500（mm）
软件用途：
该系列测量软件是我公司自主开发的多传感器测量应用软件，可以对二维测量的坐标进行可视化分析处理和，也可以使用探针进行三维几何元素测量，还可以使用激光位移器测量平面度和度。该软件广泛应用于各种密制造业，如手机组件、模具、电子、通信、机械、五金、塑胶、仪表、钟表、PCB、LCD等行业。可测量的材料包括金属、塑胶、橡胶、玻璃、PCB、陶瓷等。
软件点：
| QMS3D | QMS3D-M |
| (1)提供影像、探针和激光位移器测量功能； (2)提供多种形式报表功能； (3)提供治具测量、扫描、影像导航、多种测量和构造方法的功能； (4)强大灵活的机台控制功能：包括鼠标控制机台运动，镜头自动变倍 、自动对焦及光源控制，提供多种方式控制X、Y、Z轴运动等； (5)提供方便的像素校正功能 | (1)提供影像和探针测量功能； |
应用于自动影像仪 | 应用于手动影像仪 |
共同功能： | |
万濠影像仪VMS-3020FT
