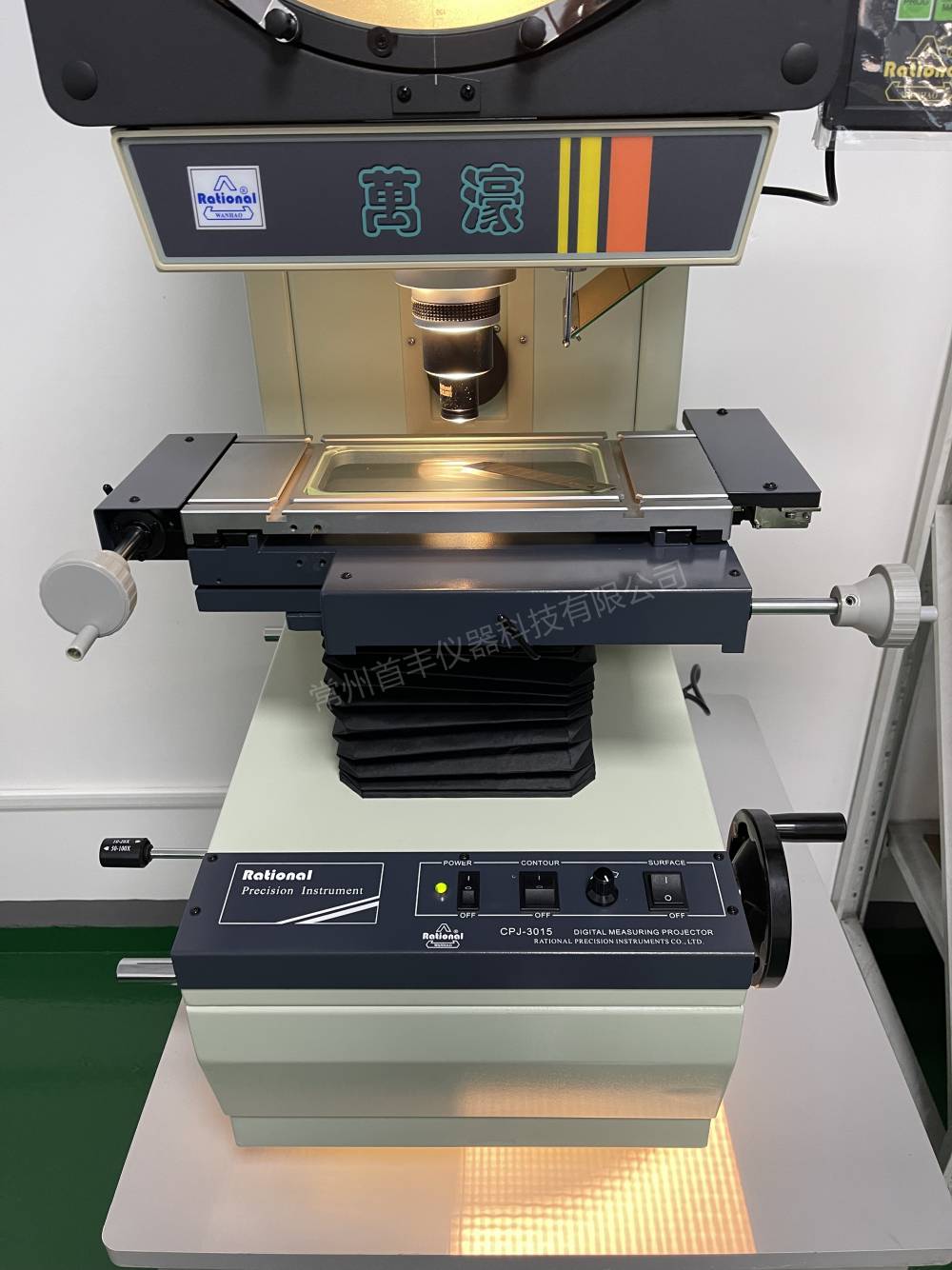

万濠cpj-3015反像投影仪（150*50mm）
产品用途 | ||
| cpj-3015投影仪是光、机、电体化的密校测量仪器。立式投影仪的工件影像可以是正像也可以为倒像，测量简易直观，效率。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。轮廓投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。轮廓投影仪能效率的各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 | ||
| 产品特点 | ||
| cpj-3015投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，坐标示值误差可达2.5+L/100）μm,轮廓投影仪能够效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹，刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。 | ||
| 技术规格参数 | ||
| 仪器型号 | 反像型 CPJ-3015 | |
| 工作台 | 金属台面尺寸(mm) | 340*152 |
| 玻璃台尺寸(mm) | 196*96 | |
| X坐标行程(mm) | 150 | |
| Y坐标行程(mm) | 50 | |
| Z坐标行程(mm) | 90(调焦) | |
| 仪器测量度(μm) | 2.5+L/100(L为被测长度,单位：mm) | |
| X、Y坐标数显分辨力 | 0.5μm | |
| 外形尺寸 | 长*宽*(mm) 770*550*1100 | |
| 仪器重量 | 单位(kg) 130 | |

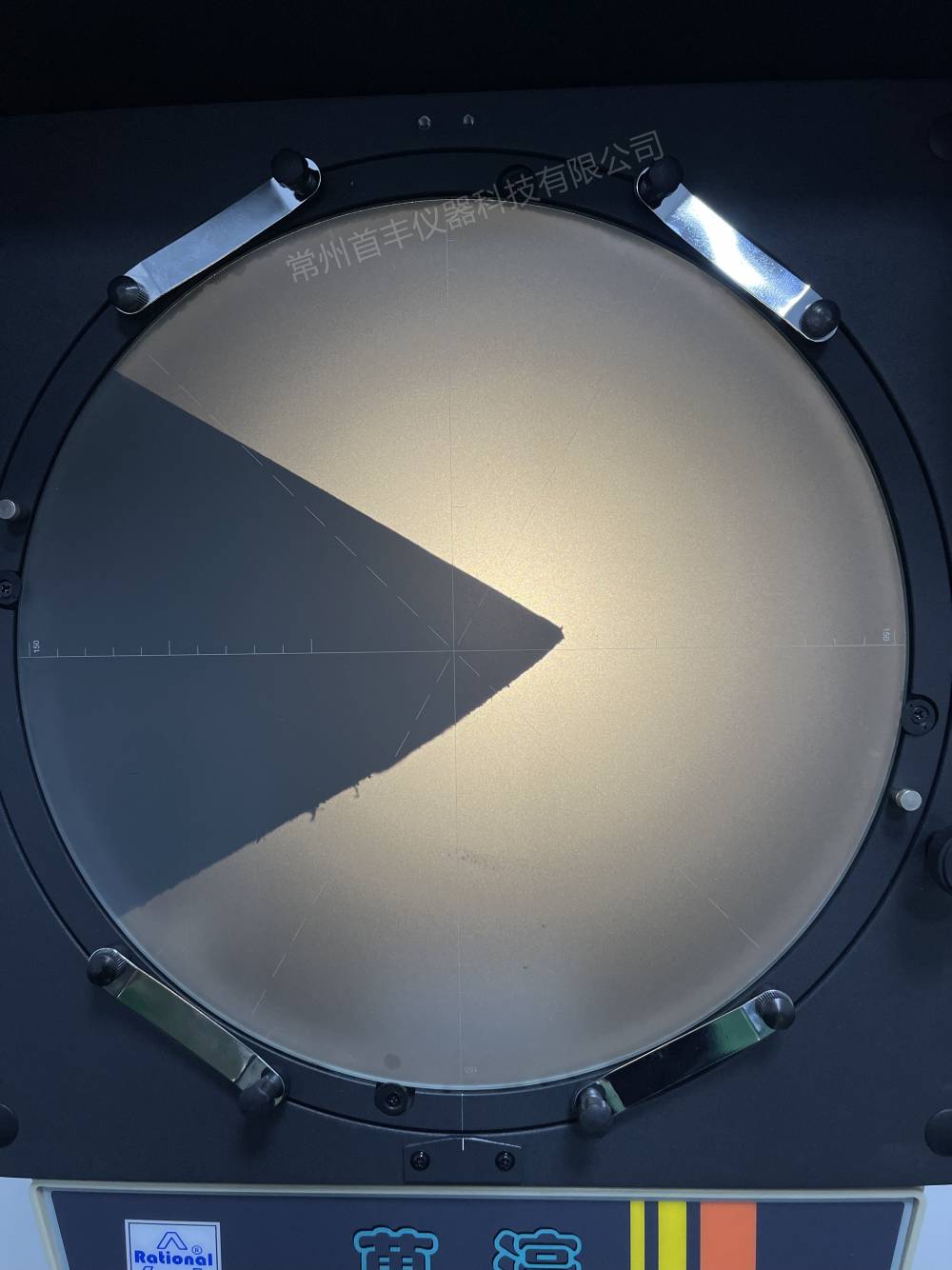

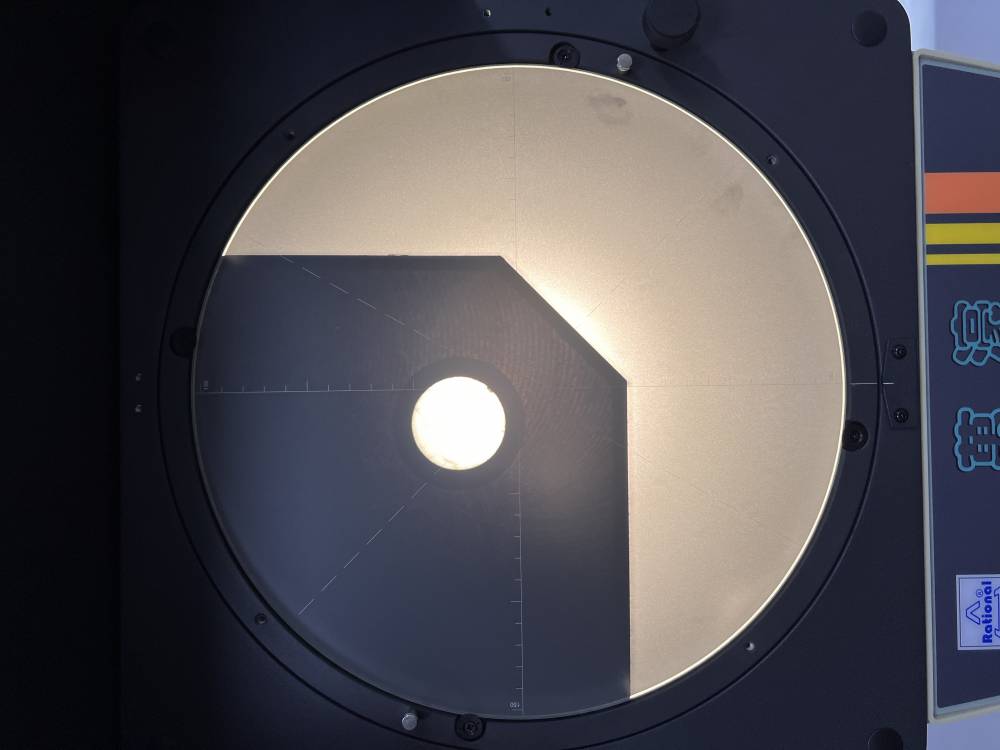

| 投影屏 | 投影屏尺寸(mm) | Ф 312，使用范围 > Ф300(刻有米字线) |
| 投影旋转范围 | 0~360° | |
| 旋转角度数显分辨力 | 1 ′ 或0.01° | |
| 物镜 | 放大倍数10X(选)20X(选)50X(选)100X(选) 物方线视场(mm)Ф30Ф15Ф6Ф3 物方工作距离(mm)77.744.338.425.3 测量度(mm) 80 | |
| 仪器电源 | 110V/240V(AC) 50/60Hz | |
| 总功率 | 400W | |
| 建议放置台 | 载重 ≥250kg 尺寸(长*宽*)800*550*650(mm) | |
| 数据处理系统 | DC-3000 多功能数据处理系统，中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出 | |
| 仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 | |
| 冷却方式 | 强制风冷(3轴流风扇) | |
| 仪器选配件 | 微型打印机、光学寻边器等 QMS3D-CPJ 软件等——详情请见投影仪附件明细 | |
