JX14B贵阳新天工具显微镜

JX14B贵阳新天工具显微镜

产品特点

1、采用光电数显技术，以密光栅尺作为XY轴测量元件，读数直观，方便；
2、主显微镜配有多种目镜和物镜，视场范围大，成像清晰；
3、主显微镜可左右偏摆，适用于螺旋状零件的测量；
4、透射、反射照明均采用冷光源，发热量低，寿长；
5、具有快速移动和微动装置，并可迅速切换；
6、工作台可旋转运动，方便测量角度；
7、带有光学***器、顶针架等多种附件，使用面广。

产品用途:该仪器能测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制造业、工具制造业、2、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和等3、院校、科研院所，仪器带有光学***器、顶针架、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。

其典型测量对象有：
测量各种成型零件如样板、样板车刀、冲模和凸轮的形状；
测量螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；
测量齿轮滚刀的导程、齿形和牙型角；
测量钻模或孔板上孔的位置度，键槽的对称度等形位误差。

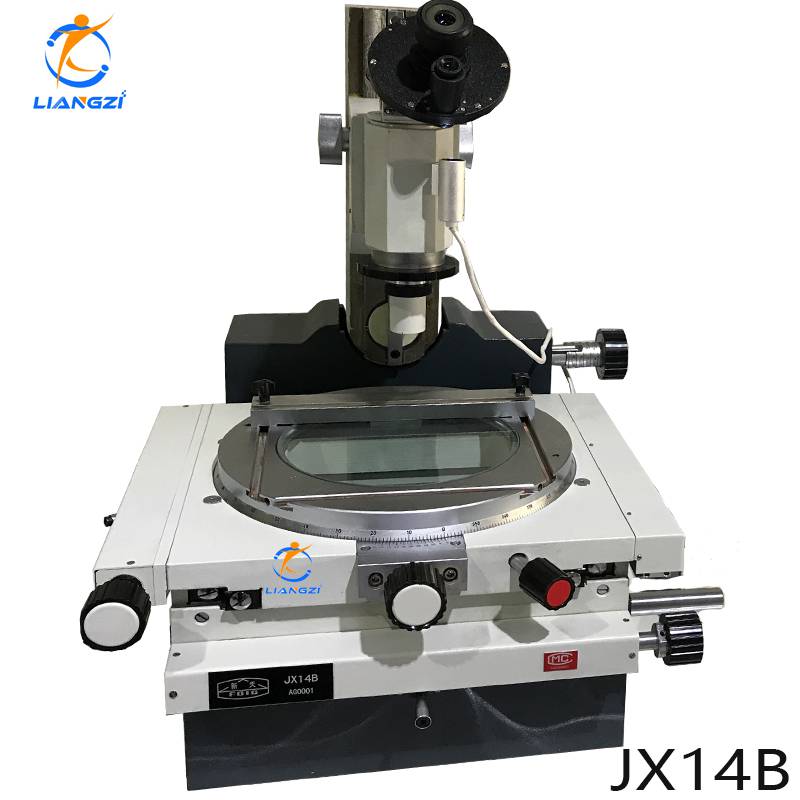

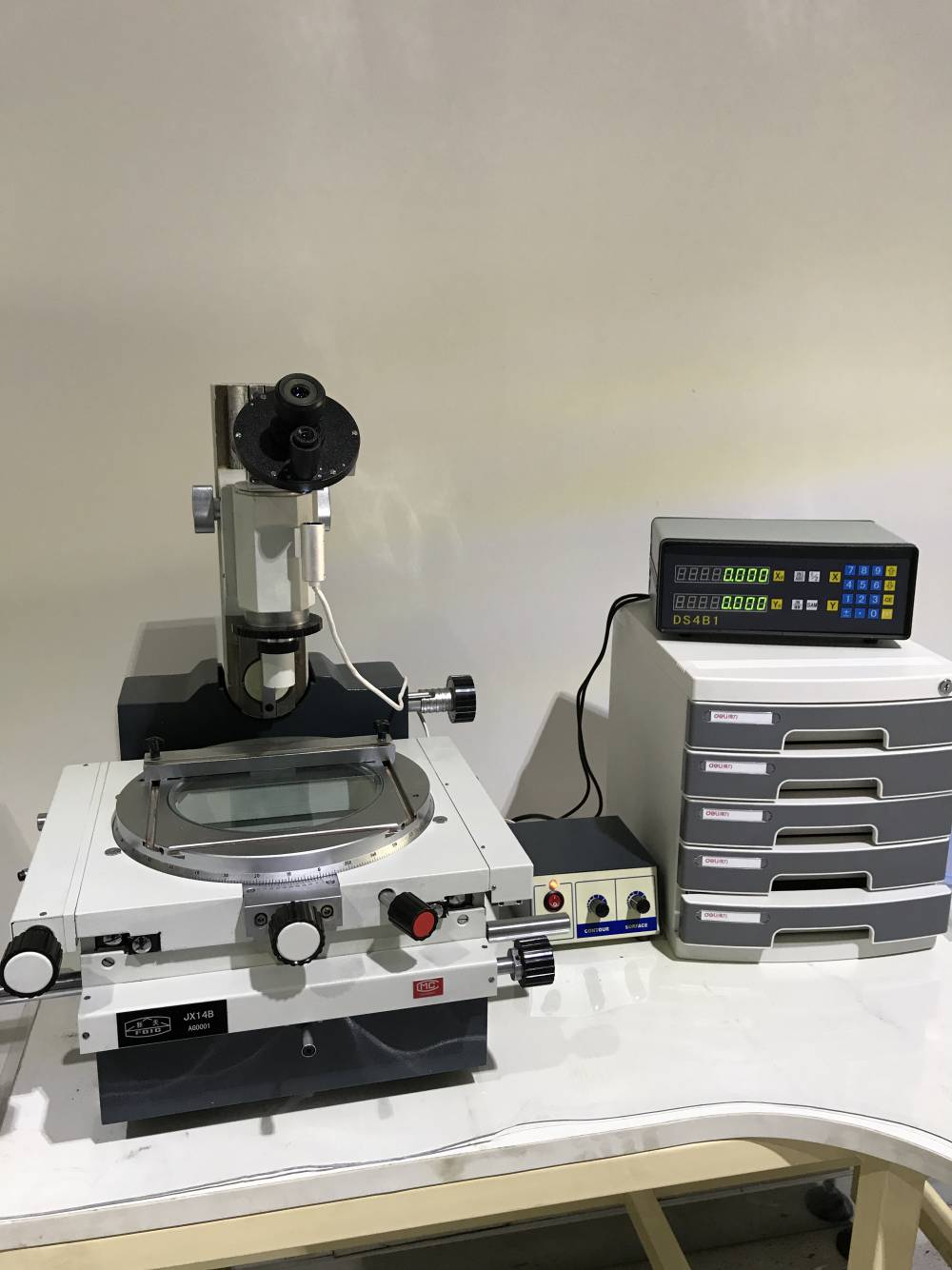

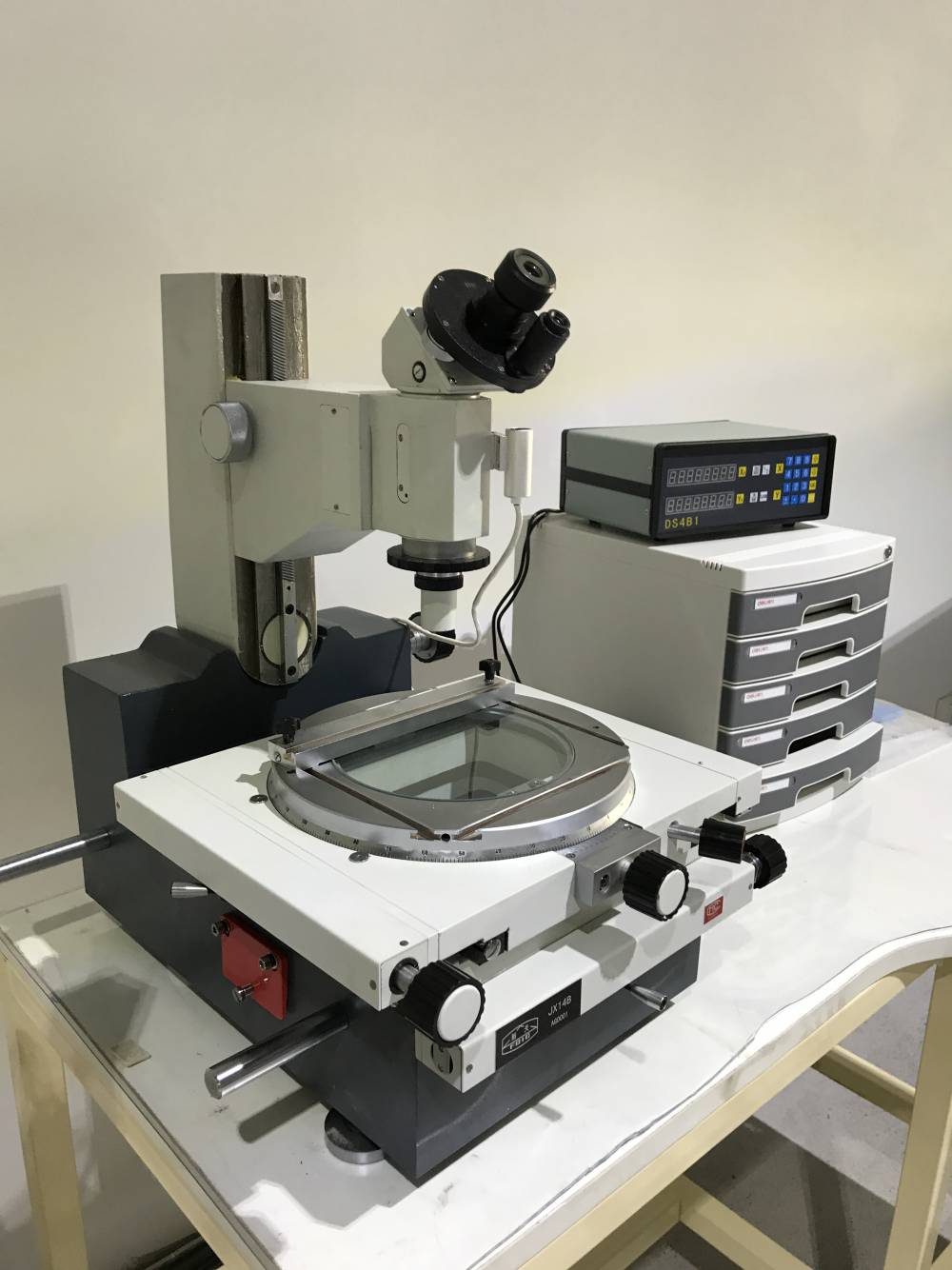

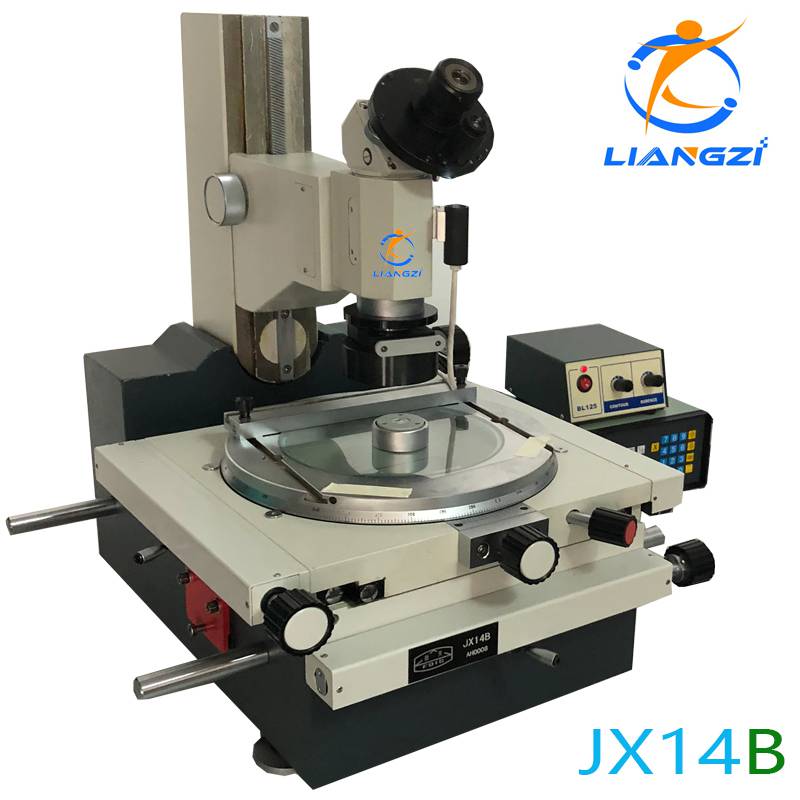

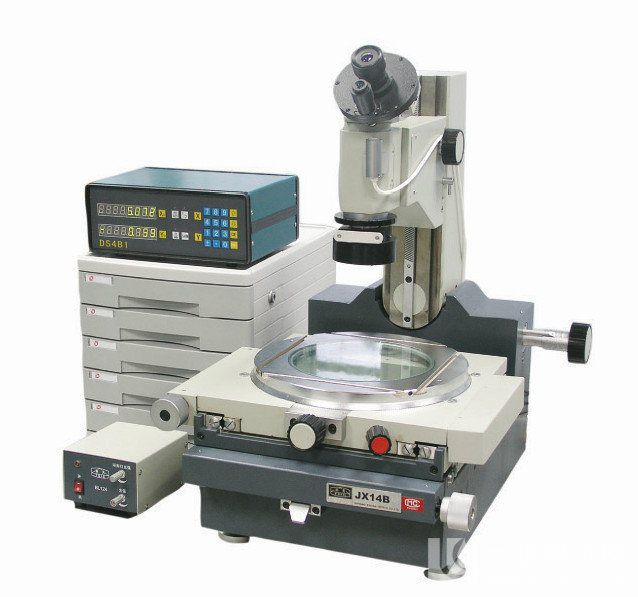

产品相册

技术参数

工作台
坐标测量行程（mm）：X坐标：150 Y坐标：75
X、Y坐标测量分辨率：0.001mm
仪器确度：(2+L/50)um，式中L为被测长度，单位：mm
圆工作台直径（mm）：Φ190（玻璃） Φ280（金属）
圆工作台角度分划范围：0°～360°
圆工作台测角分辨率：3′
显微镜立柱
倾斜范围：±12°
倾斜角度分划值：30′
测角目镜
角度分划范围：0°～360°
角度分划值：1′
轮廓目镜
轮廓目镜分划范围：±7°
轮廓目镜角度分度值：10′
光学***器
光学***器小探测孔径：Φ5mm
光学***器探测深度：15mm
测量力：0.1N
针架
夹持直径：Φ70mm
夹持长度：190mm

物镜：

仪器承受工件重量：20kg
仪器主机外形尺寸（mm）：720×460×600
仪器重量：100kg

产 品 装 箱 单

仪器名称：数字式大型工具显微镜 箱重：

产品型号：JX14B 毛重：

仪器编号： 净重：
