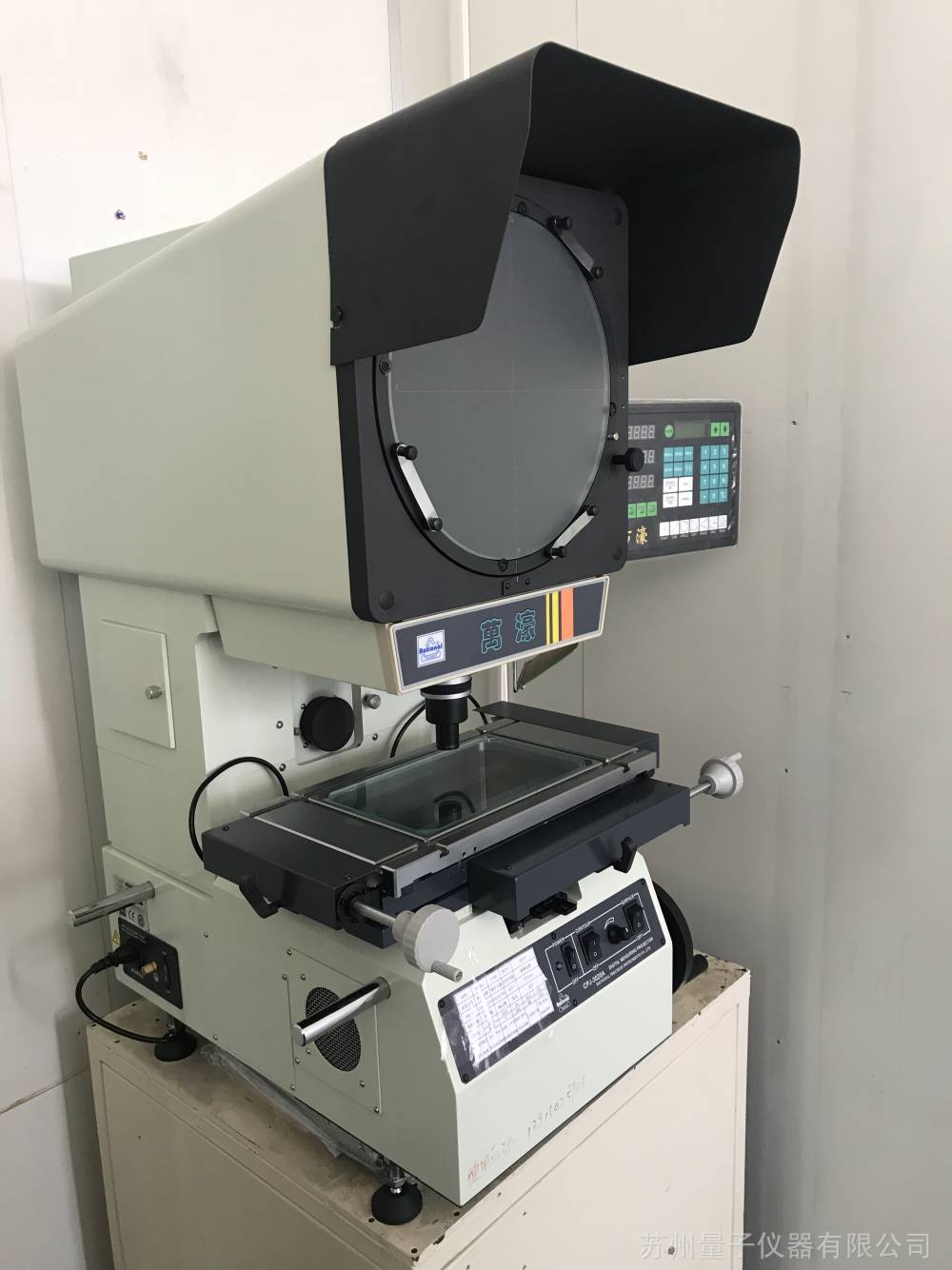

万濠CPJ-3020AZ正像投影仪（200*100mm）

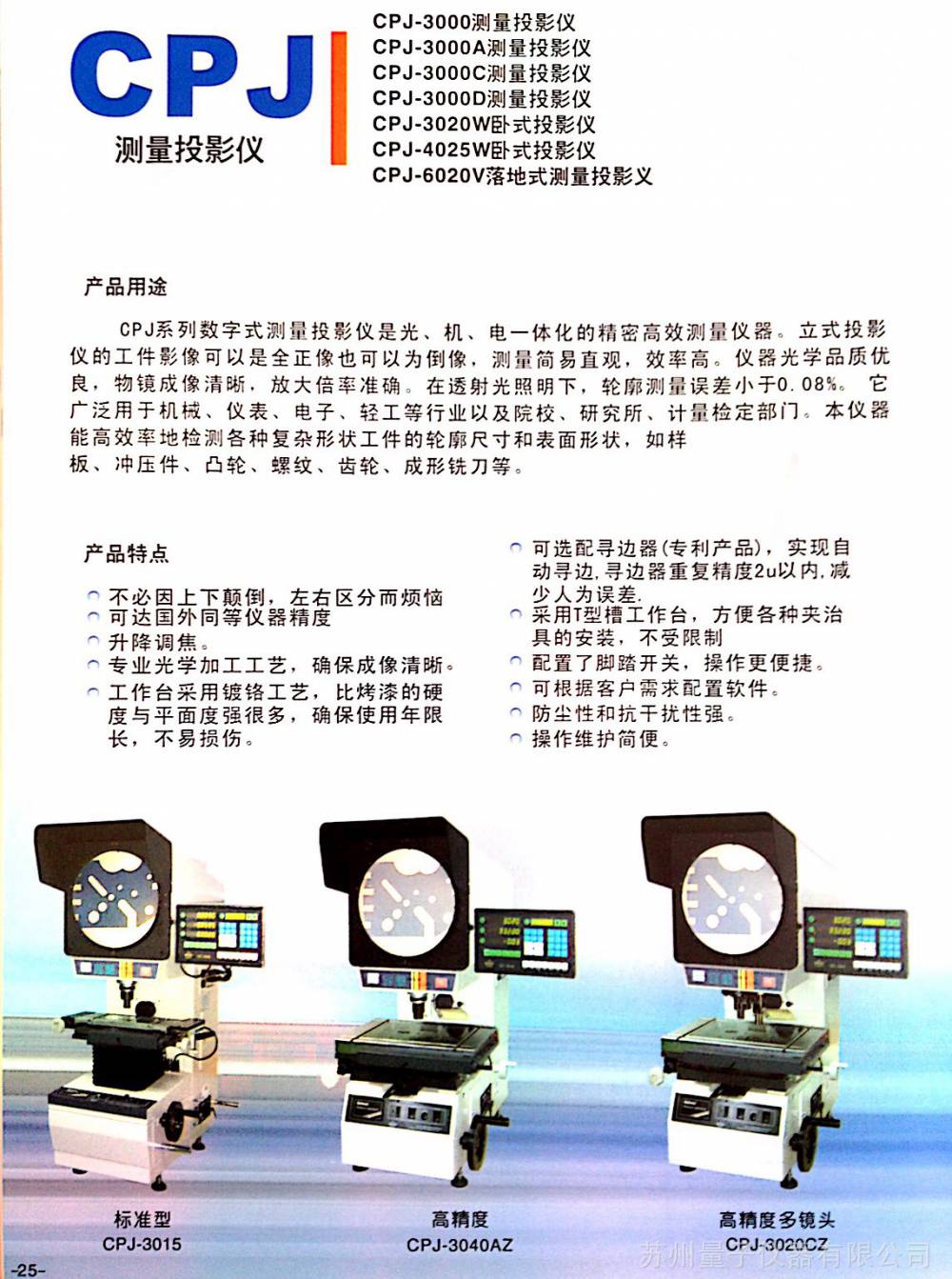

简介：CPJ系列数字式测量投影仪是光、机、电一体化的精密***测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。数字式测量投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。数字式测量投影仪能***检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
| 技术规格参数: | ||
| 仪器型号 | 正像型 CPJ-3020AZ | |
| 工作台 | 金属台面尺寸(mm) | 404*228 |
| 玻璃台尺寸(mm) | 260*160 | |
| X坐标行程(mm) | 200 | |
| Y坐标行程(mm) | 100 | |
| Z坐标行程(mm) | 100(调焦) | |
| 仪器测量精度(μm) | E1XY=(2.5+L/100) (L为被测长度，单位：mm) | |
| X、Y坐标数显分辨力 | 0.5μm | |
| 外形尺寸 | 长*宽*高(mm) 810*780*1120 | |
| 仪器重量(kg) | 160 | |
| 投影屏 | 投影屏尺寸(mm) | Ф 312，使用范围 > Ф300 ( 刻有米字线) |
| 投影旋转范围 | 0~360° | |
| 旋转角度数显分辨力 | 1 ′ 或0.01° | |
| 物镜 | 放大倍数 10X(标) 20X(选) 50X(选) 100X(选) 物方线视场(mm) Ф30 Ф15 Ф6 Ф3 物方线视场(mm)77.7 44.3 38.4 25.3
测量高度(mm)90 | |
| 仪器电源 | AC 100-240V 50/60Hz | |
| 总功率 | 400W | |
| 建议放置台 | 载重 ≥250kg 尺寸(长*宽*高) 800*550*650(mm) | |
