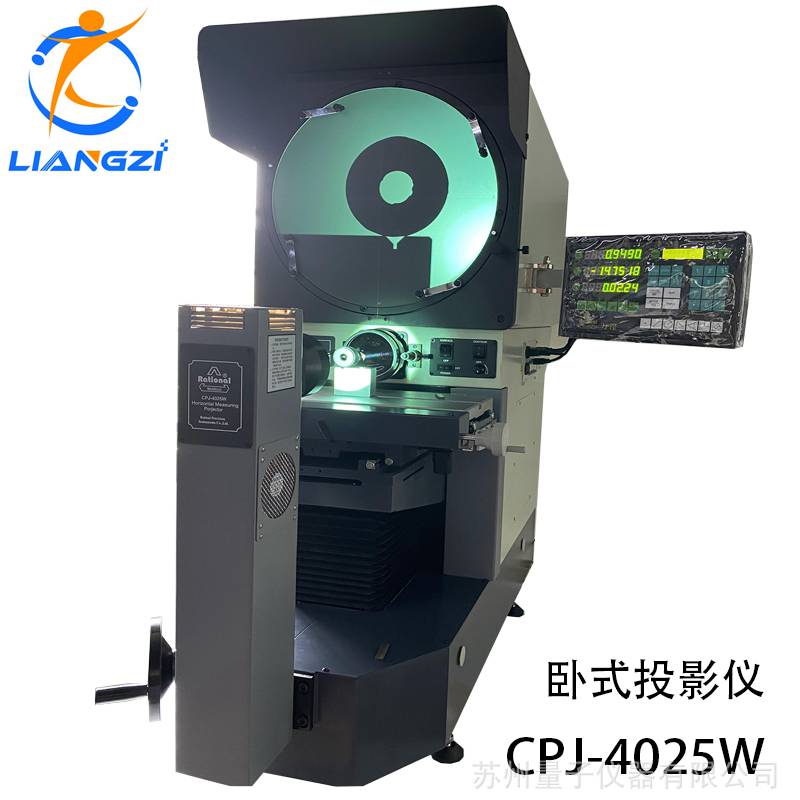

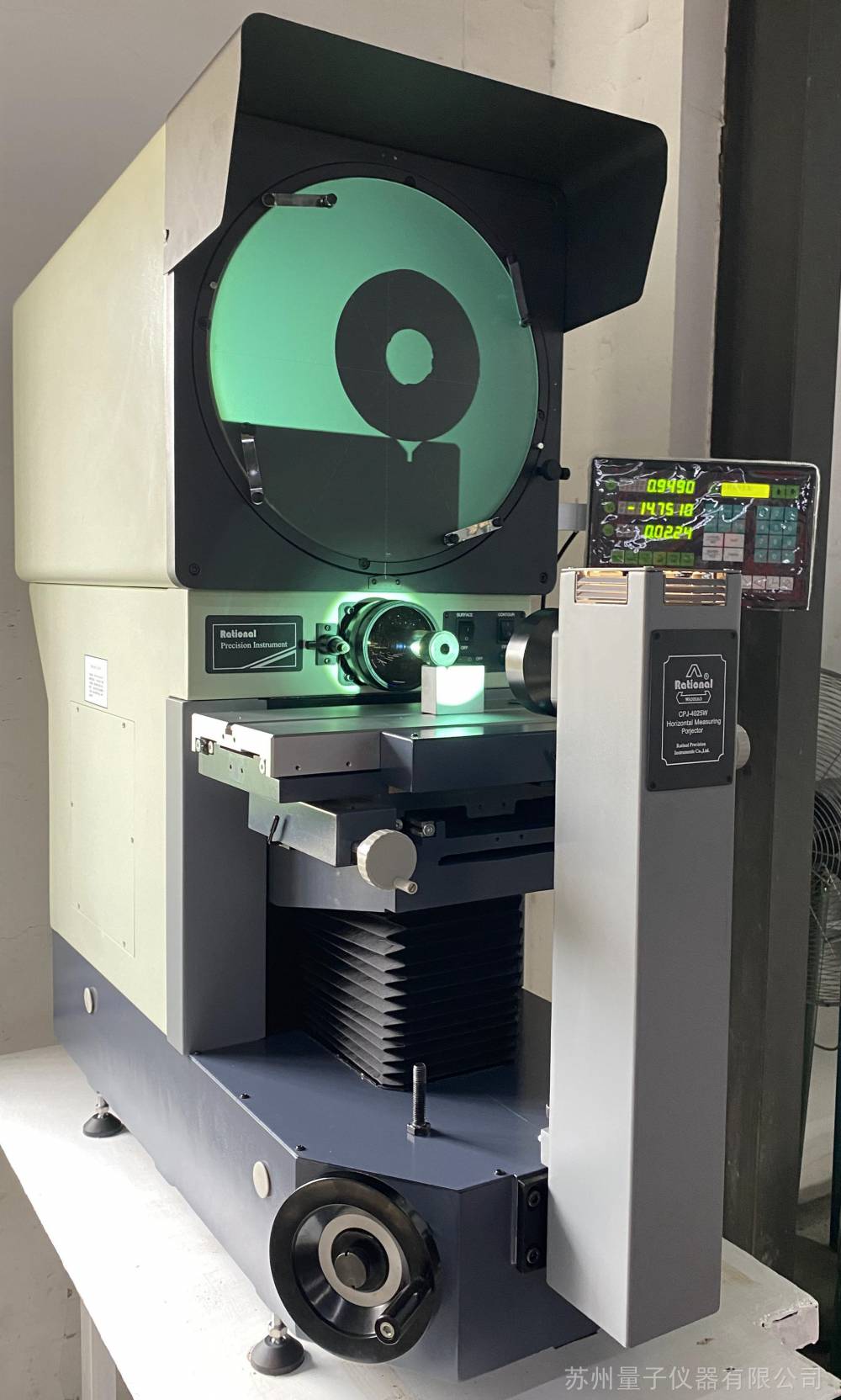

万濠CPJ-4025W卧式投影仪（投影屏直径400mm）250*150mm

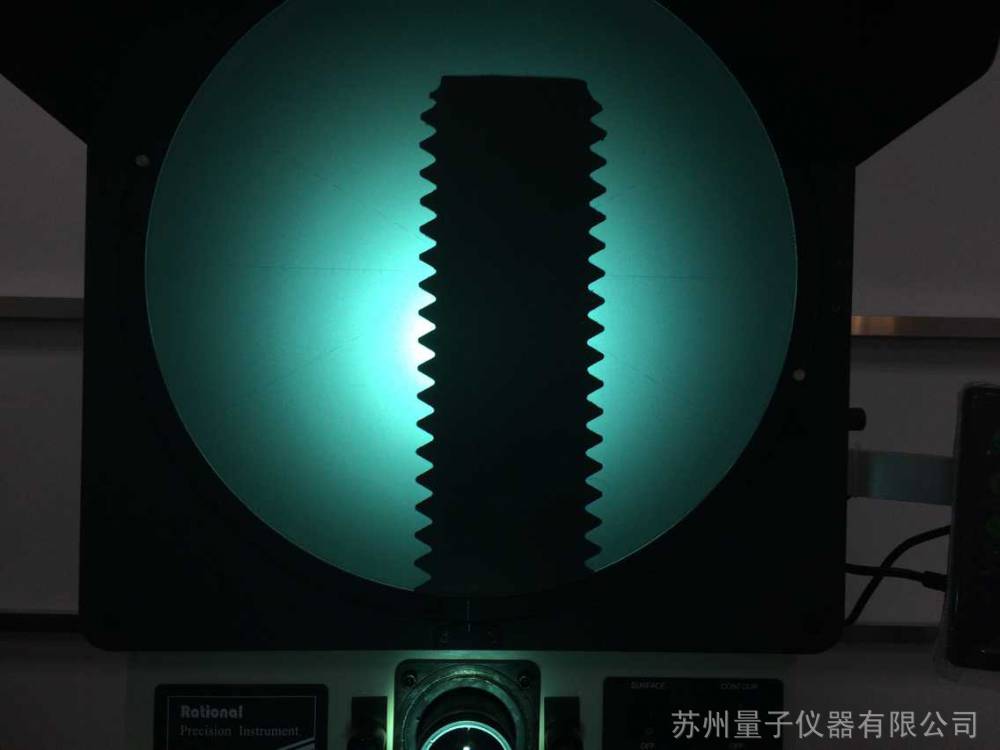

简介：CPJ-4025W卧式投影仪可将被测量工件的轮廓、截面和表面形状的准确的成像到投影仪屏上，适于刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量。
CPJ-40250W卧式投影仪技术参数
仪器型号 | CPJ-40250W | ||||
工作台 | 工作台尺寸(mm) | 450*200 | |||
X坐标行程 | 250 | ||||
Y坐标行程 | 150 | ||||
Z坐标行程 | 100（调焦） | ||||
摆动范围 | ±15° | ||||
坐标适值误差(μm) | 4+L/25(L为被测长度,单位：mm) | ||||
X、Y坐标数显解析度 | 0.5μm | ||||
外形尺寸 | 长*宽*高(mm) 1215*646*1210 | ||||
仪器重量 | 单位（kg） 240 | ||||

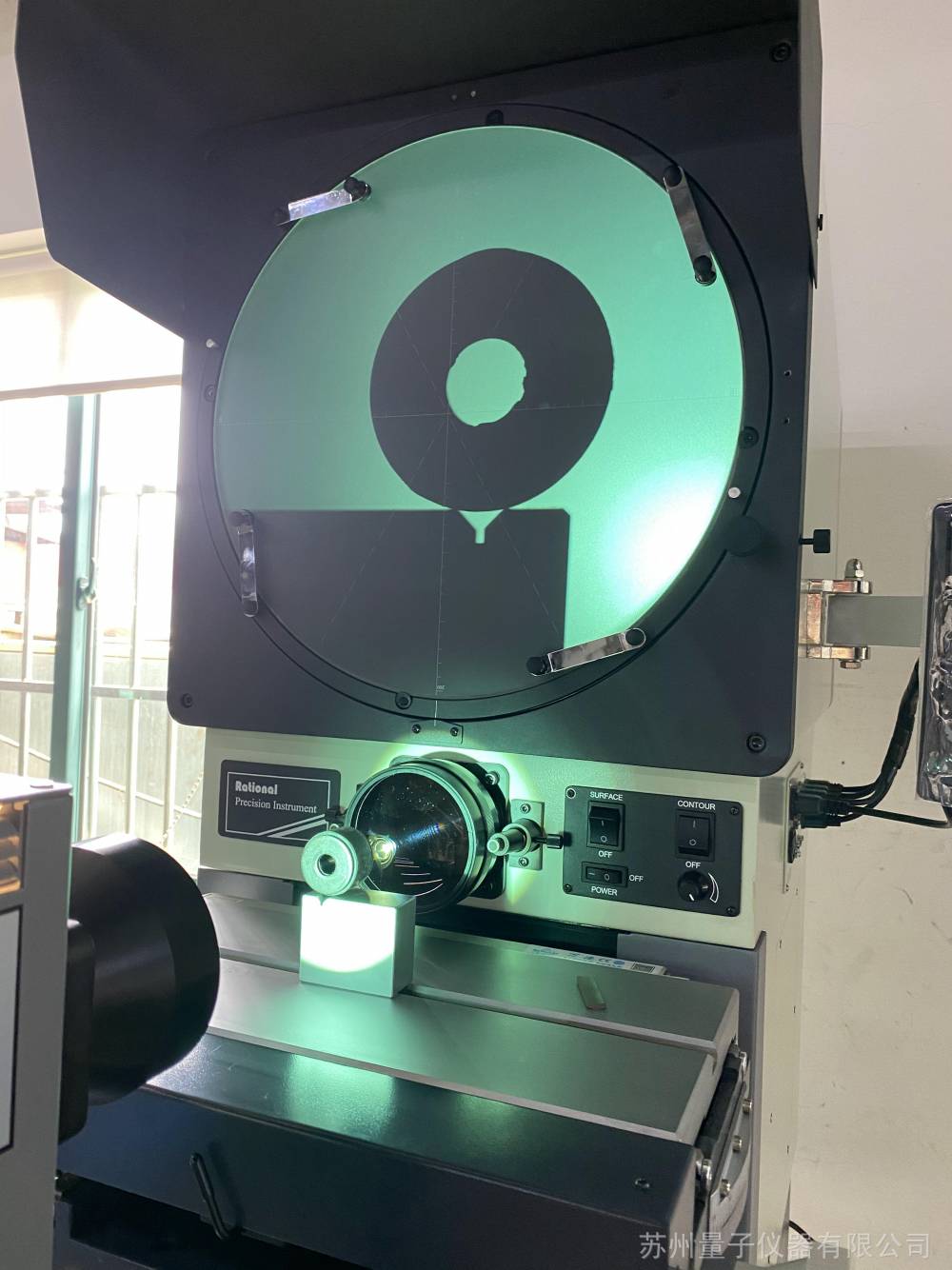

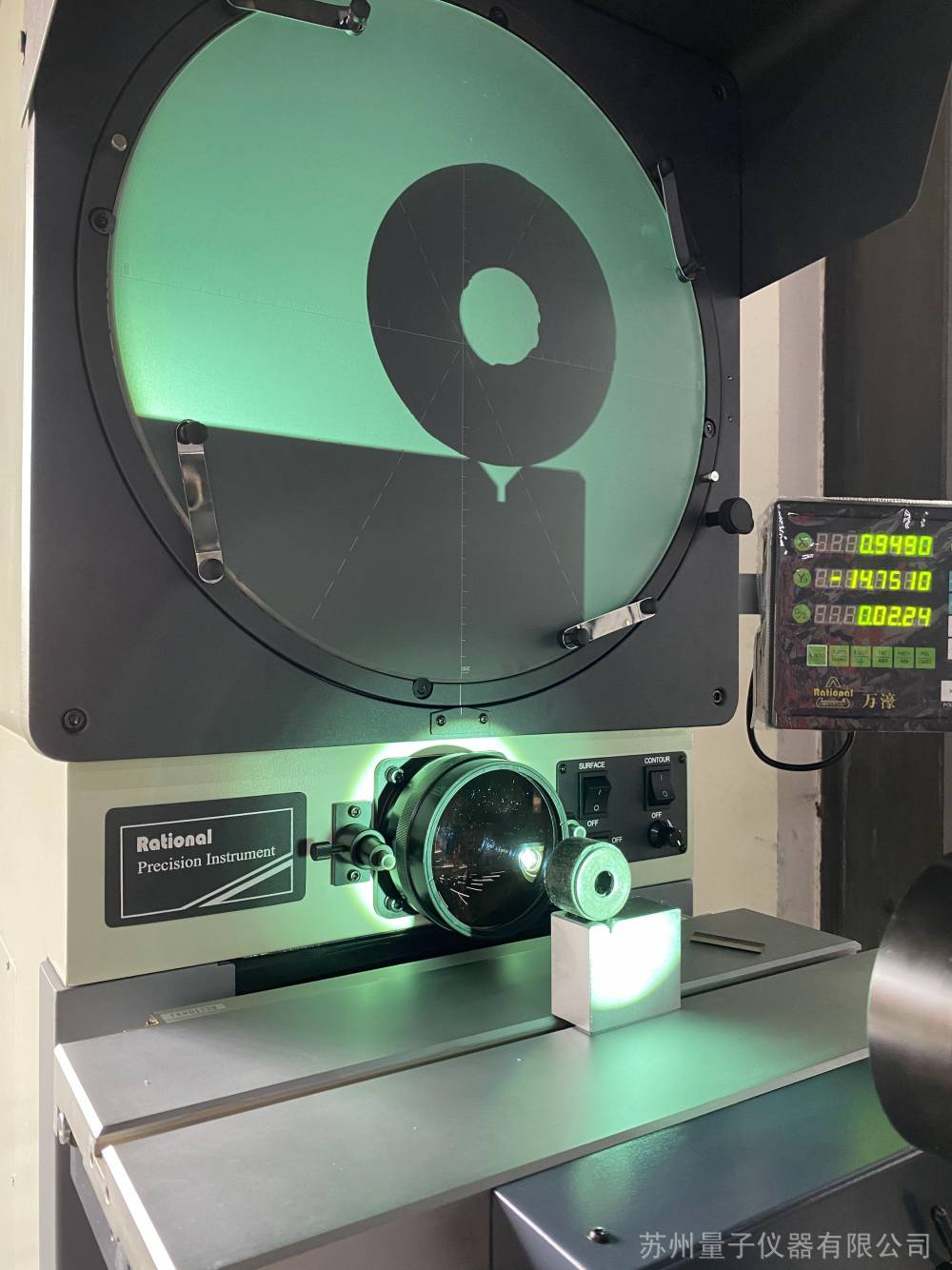

投影屏 | 投影屏尺寸(mm) | Ф 400 | |||
投影旋转范围 | 0~360° | ||||
旋转角度数显解析度 | 1 ′或0.01° | ||||
物镜 | 放大倍数 | 5X(选) | 10X(选) | 20X(选) | 50X(选) |
物方线视场(mm) | Ф80 | Ф40 | Ф20 | Ф8 | |
物方工作距离(mm) | 93.7 | 103.9 | 95.1 | 65.7 | |
建议放置台 | 载重 ≥350kg 尺寸(长*宽*高)1100*550*500(mm) | ||||
数据处理系统 | DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出 | ||||

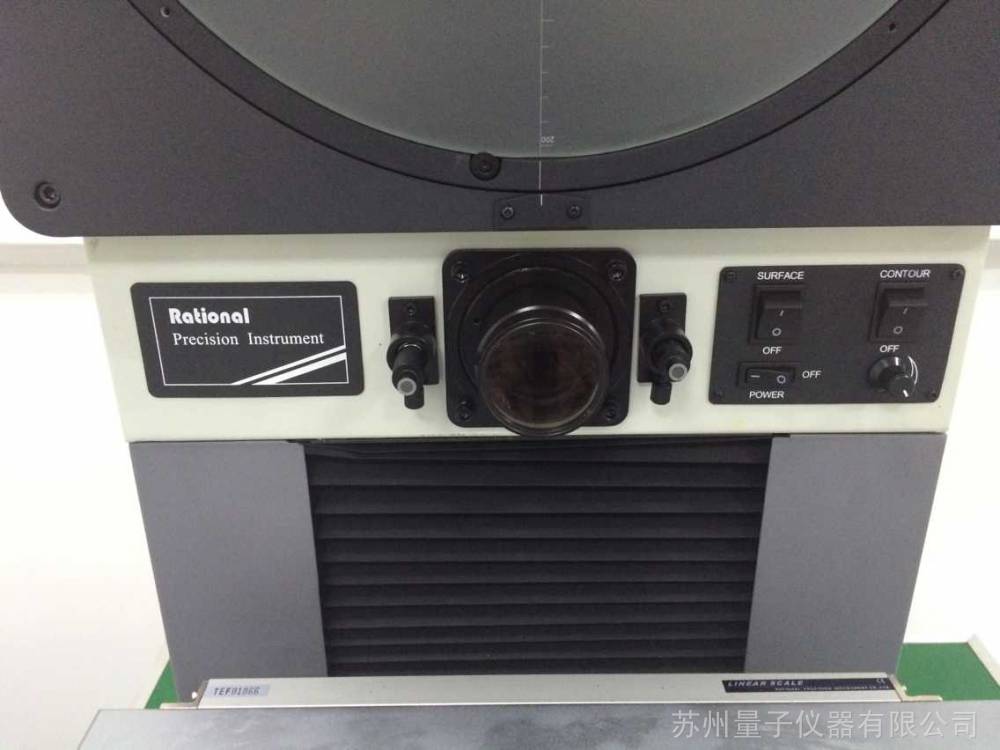

仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 反射照明为21V/150W 卤素灯（双光纤照明） | ||||
仪器电源 | 110V/220V(AC) 50/60Hz 总功率400W | ||||
仪器选配件 | 微型打印机(选)、光学寻边器等(选) QIM-CPJ软件(选)等——详情请见投影仪附件明细 | ||||
