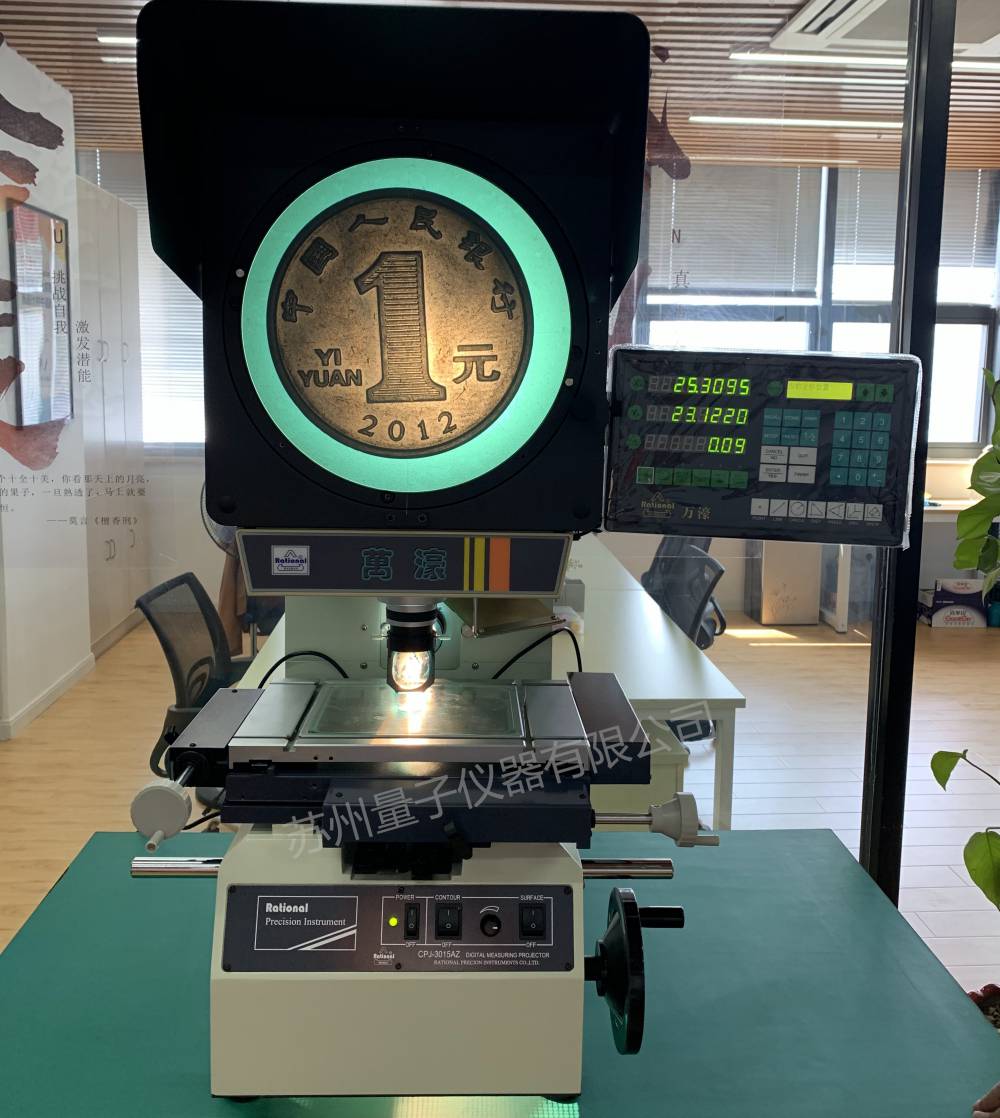

万濠高精度投影仪CPJ-3015AZ
厂家***代理CPJ-3015AZ高精度轮廓投影仪特点:

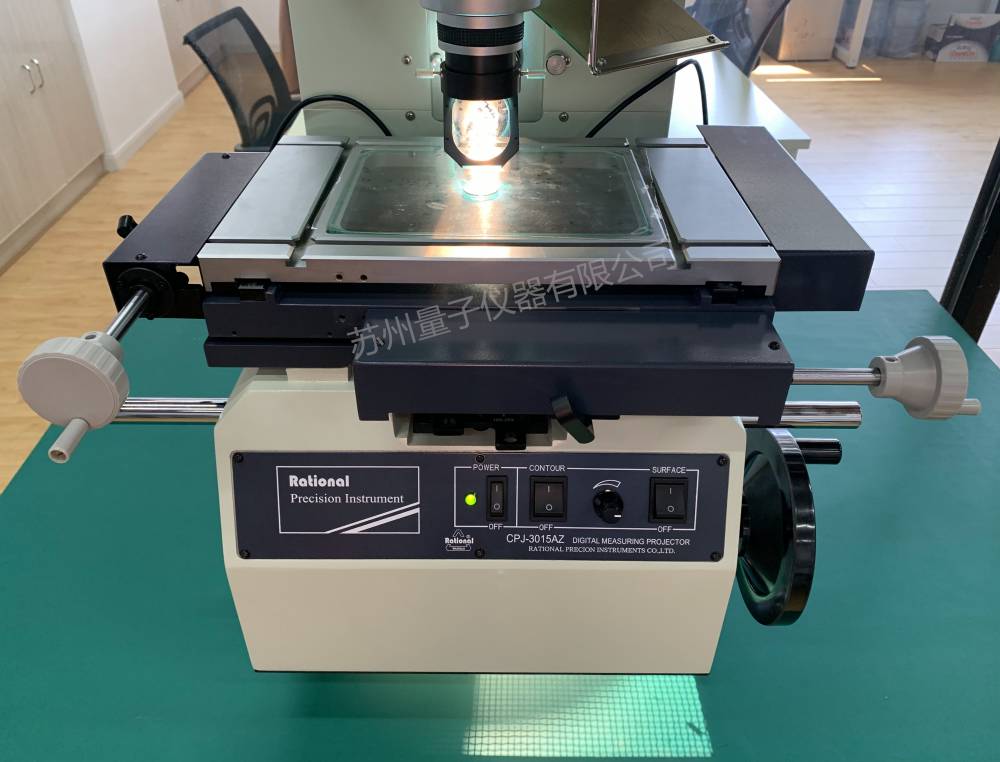

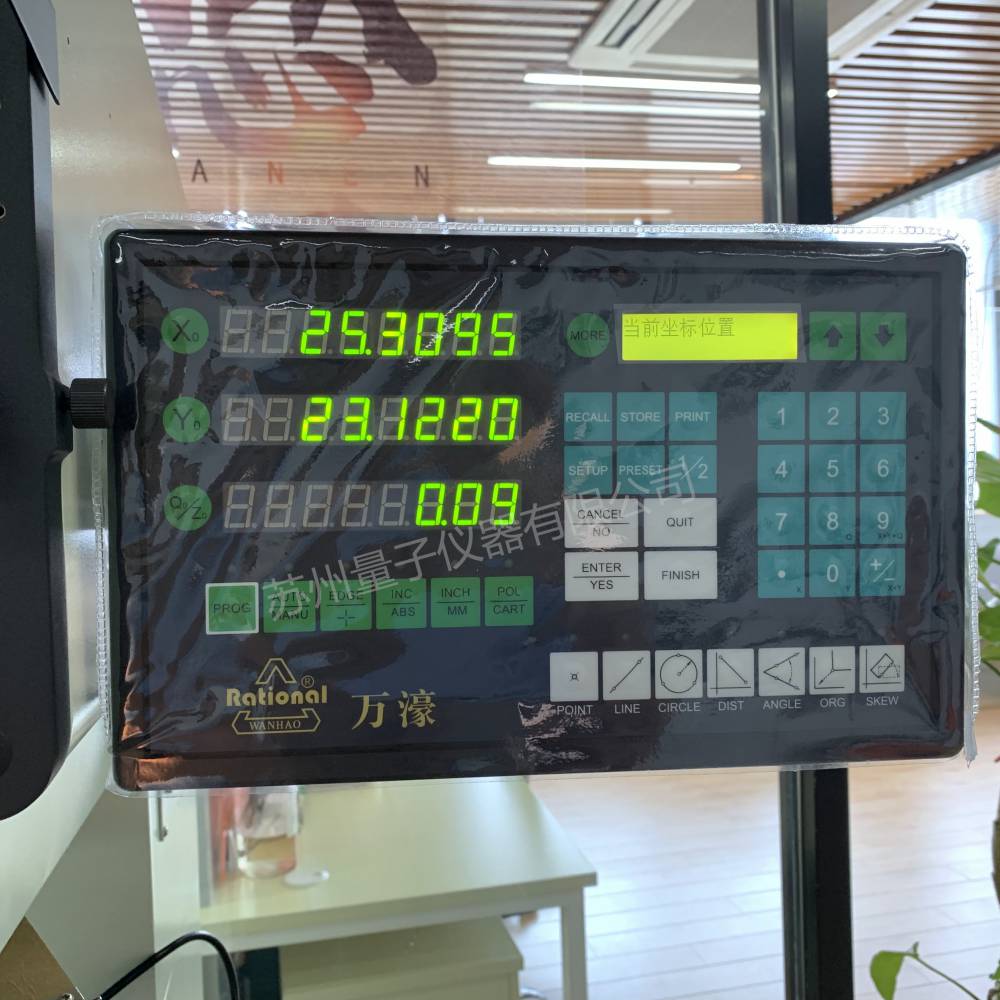

轮廓投影仪CPJ-3000AZ高精度正像型整机质量优良,性能稳定,仪器配有脚踏开关和多功能数据处理表DC-3000,数据输出和采样十分方便,使测量快捷,效率很高。轮廓投影仪调焦由投影筒升降实现,工作台不升降,增强了仪器稳定性,测量精度高。
厂家***代理CPJ-3015AZ高精度轮廓投影仪-用途:
万濠高精度投影仪,轮廓投影仪CPJ-3000AZ高精度正像型是光、机、电一体化的精密***测量仪器。测量简易直观,效率高。轮廓投影仪CPJ-3000AZ高精度正像型光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。轮廓投影仪高精度正像型广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能***检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
厂家***代理CPJ-3015AZ高精度轮廓投影仪-技术参数:
型号 | 正像型 | CPJ-3015AZ | CPJ-3020AZ | CPJ-3025AZ | CPJ-3030AZ | CPJ-3040AZ |
X轴坐标行程 (mm) | 150 | 200 | 250 | 300 | 400 | |
Y轴坐标行程 (mm) | 100 | 100 | 150 | 200 | 300 | |
金属台面尺寸 (mm) | 354×228 | 404×228 | 450×280 | 500×330 | 450×350 | |
玻璃台面尺寸 (mm) | 210×160 | 260×160 | 306×196 | 350×250 | 606×466 | |
X、Y轴坐标分辨力 (μm) | 0.5 | |||||
示值误差(μm) | E1XY=(2.5+L/100) | |||||
Z轴坐标行程 (mm) | 100 (调焦) | |||||
仪器重量(kg) | 160 | 180 | 250 | |||
仪器尺寸 (mm) | 780×780×1100 | 810×780×1120 | 810×780×1120 | 900×780×1020 | 1040×780×1120 | |

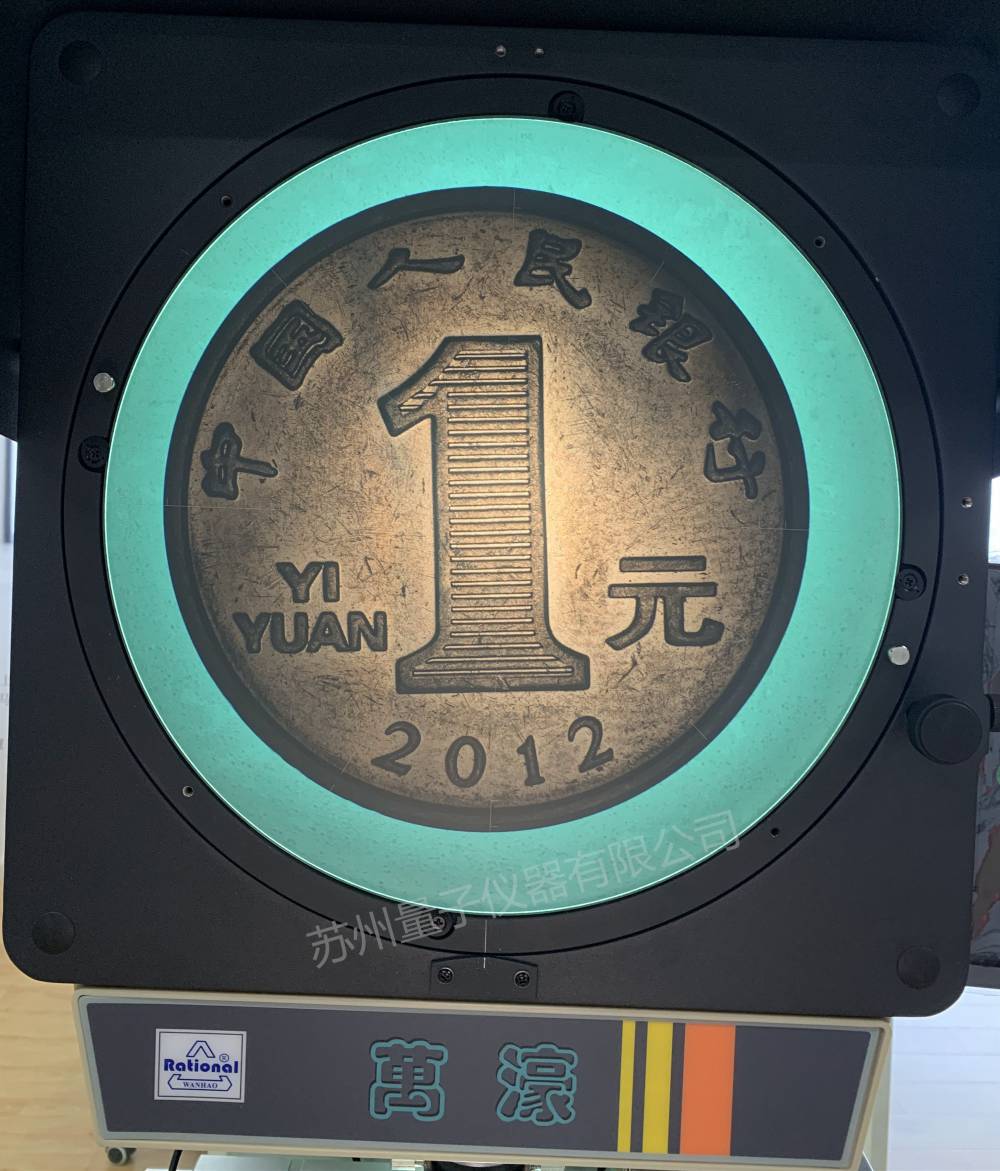

投影屏 | Ф 312,使用范围>Ф300(刻有米字线) | |||||
旋转范围 | 0~360° | |||||
旋转分辨力 | 1&＃39; or 0.01° | |||||
物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
测量高度(mm) | 90 | 90 | 90 | 90 | ||
仪器电源: | AC 100-240V 50/60Hz,总功率: 400W | |||||
万濠高精度投影仪CPJ-3015AZ
