日本Magnescale磁尺GB-035ER 准力磨床专用
产品概述
GB-ER磁栅尺使用磁感应技术的耐环境特性机种，适合使用在铣床、磨床等1.使用磁感应技术长检测可达 100米 .耐油、耐振动、耐污染及耐久性等特性磁尺。适合使用在铣床、磨床、镗床、研磨机，曲线磨床等通用设备上。GB系列:GB-005ER,GB-010ER,GB-015ER,GB-020ER,GB-025ER,GB-030ER,GB-035ER,GB-040ER,GB-045ER,GB-050ER,GB-055ER,GB-060ER,GB-065ER,GB-075ER,GB-085ER,GB-095ER,GB-105ER,GB-125ER,GB-140ER,GB-160ER,GB-185ER,GB-205ER,GB-220ER

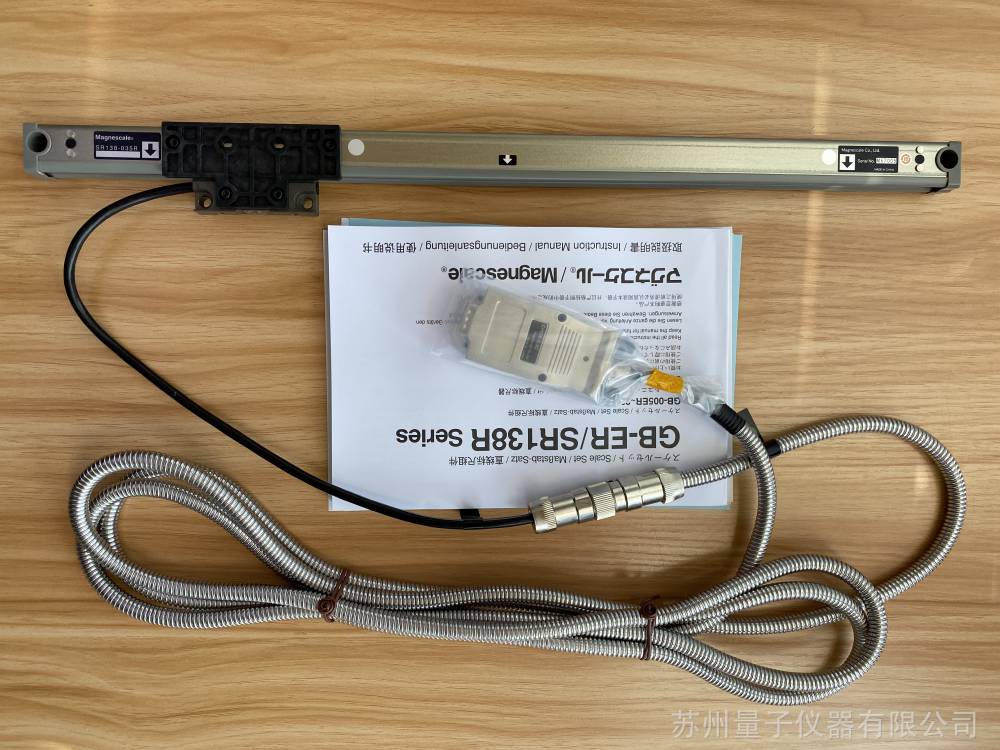

GB-035ER***magnescale磁栅尺 GB-035ER***magnescale磁栅尺
产品特点
·内建原点·使用磁感应技术，耐油、灰尘、振动能力强，环境适应性佳·小型精巧的设计，能省安装的空间·精度（5+ML/1000）μm·解析度：0.5μm·构造简单，寿命长
产品参数
型号 | GB-ER | |
有效测量长度（ML:mm） | 50/100/150/200/250/300/350/400/450/500/550/600/650/750/850/ /1400/1600/1850/2050/2200 mm | |
刻度尺长度 | 刻度尺全长（mm） | ML + 104mm (50 to 200mm) ,ML + 120mm (250 to 2200mm) |
行程（mm） | ML + 14mm (50 to 200mm),ML + 30mm (250 to 2200mm) | |
有无***固定片（mm） | 无 (50 to 950mm)，有(1050 to 2200mm) | |
精度在20 °C的环境下 | (5 + 5L / 1000) μm | |
原点 | 标准：***1处或任意1点（A/B相位同期） | |
安装容许误差 | ± 0.1mm | |
温度膨胀系数 | （11±1）*10-6/°C | |
操作温度 | 0～+40°C | |
储存温度 | -20～+50°C | |
读取头电缆线长度 | 0.5m | |
电缆线长度 | 3m | |
保护设计等级 | 刻度尺：等同IP65,接口单元：等同IP30 | |
输入电源/输出信号 | 输出信号 | A/B/Z相位 |
电源（V） | DC+5V±5% | |
连接器 | D-sub 9 pin | |
解析度 | 0.5μm | |
应答速度 | 刻度尺信号 | 60m/min |
原点信号 | 60m/min | |
消耗电流（mA） | 200mA |
型号 | 有效长度（L） | 中间脚板 | 连接电缆型号 | 电缆长度 |
GB-005ER | 50mm | 无 | CH04-03C | 3m |
GB-010ER | 100mm | |||
GB-015ER | 150mm | |||
GB-020ER | 200mm | |||
GB-025ER | 250mm | |||
GB-030ER | 300mm | |||
GB-035ER | 350mm | |||
GB-040ER | 400mm | |||
GB-045ER | 450mm | |||
GB-050ER | 500mm | |||
GB-055ER | 550mm | |||
GB-060ER | 600mm | |||
GB-065ER | 650mm | |||
GB-075ER | 750mm | |||
GB-085ER | 850mm | |||
GB-095ER | 950mm | |||
GB-105ER | 1050mm | 有 | ||
GB-125ER | 1250mm | |||
GB-140ER | 1400mm | |||
GB-160ER | 1600mm | |||
GB-185ER | 1850mm | |||
GB-205ER | 2050mm | |||
GB-220ER | 2200mm |
