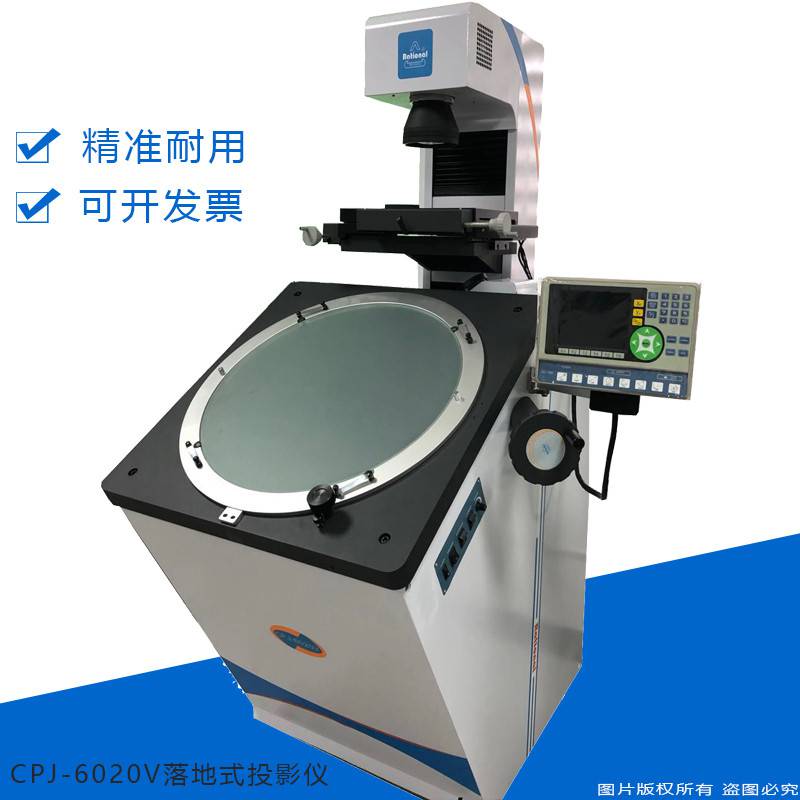

CPJ-6020V大屏落地式比对投影仪 应用于密封件壳体等
产品用途
CPJ-6020V落地式测量投影仪是光、机、电一体化的精密***测量仪器。投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它被广泛用于机械、仪表、电子、轻工等行业以及院校、研究所、计量检定部门。本仪器能***率的检测各种复杂形状工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
产品特点
CPJ-6020V落地式投影仪成像清晰，放大倍率准确。投影屏直径 Φ600mm，MAX物方视场为 Φ120mm，可满足大尺寸零件的轮廓测量和坐标测量，配合寻边器可实现自动寻边采点，消除人眼瞄准的误差。
产品参数
1.产品型号：CPJ-6020V落地式测量投影仪
2.行程XY（mm）：200*100
3.Z轴行程Y（mm）：50
4.工作台承重（kg）：30
5.测量精度（um）：2.5+L/75
6.光栅尺分辨率（mm）：0.0005
7.重复性（mm）：0.002
8.光学物镜：5倍 10倍 20倍 50倍 100倍
9.仪器重量（kg）：360
10.投影屏尺寸（mm）600
11.投影屏旋转范围：0-360
12.外形尺寸（mm）：1200*1140*1940
13.仪器电源：AC 100-240V 50/60HZ 650W
