万濠rational反像投影仪CPJ-3040A 大量程投影机300*400mm
投影仪测量原理
测量投影仪又称为光学投影检量仪或光学投影比较仪，为用光学投射的原理，将被测工件之轮廓或表机投影至观察幕上，作测量或比对的种测量仪器。
应用范围
CPJ-3000A/AZ系列数字式测量投影仪整机质量优良，性能稳定。仪器配有脚踏开关和多功能数据处理表，数据输出和采样方便，使测量更快捷，效率更。例如：冲压件、齿轮、螺纹、刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
投影仪作用
投影仪用途：本仪器能效地各种形状复杂工件的轮廓和表面形状.例如:样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等，该仪器广泛地应用于机械制造业，仪器仪表和钟表行业有关厂矿的计量室和车间。
技术参数：
| 型号 | 反像型 正像型 | CPJ-3015A CPJ-3015AZ | CPJ-3020A CPJ-3020AZ | CPJ-3025A CPJ-3025AZ | CPJ-3030A CPJ-3030AZ | CPJ-3040A CPJ-3040AZ |
| X轴坐标行程 (mm) | 150 | 200 | 250 | 300 | 400 | |
| Y轴坐标行程 (mm) | 100 | 100 | 150 | 200 | 300 | |
| 金属台面尺寸 (mm) | 354×228 | 404×228 | 450×280 | 500×330 | 450×350 | |
| 玻璃台面尺寸 (mm) | 210×160 | 260×160 | 306×196 | 350×250 | 606×466 | |
| X、Y轴坐标分辨力 (μm) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 示值误差(mm) | E1XY=(2.5+L/100) | |||||
| Z轴坐标行程 (mm) | 100 (调焦) | 100 (调焦) | 100 (调焦) | 100 (调焦) | 100 (调焦) | |
| 仪器重量（kg） | 160 | 160 | 180 | 250 | 250 | |
| 仪器尺寸 (mm) | 780×780×1100 | 810×780×1120 | 810×780×1120 | 900×780×1020 | 1040×780×1120 | |
| 投影屏 | 尺寸 (mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1&＃39;; or 0.01° | |||||
| 物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
| 物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 测量高度(mm) | 90 | 90 | 90 | 90 | ||
仪器电源: AC 100-240V 50/60Hz，总功率: 400W | ||||||
万濠rational背投投影仪CPJ-3040A 齿轮测量

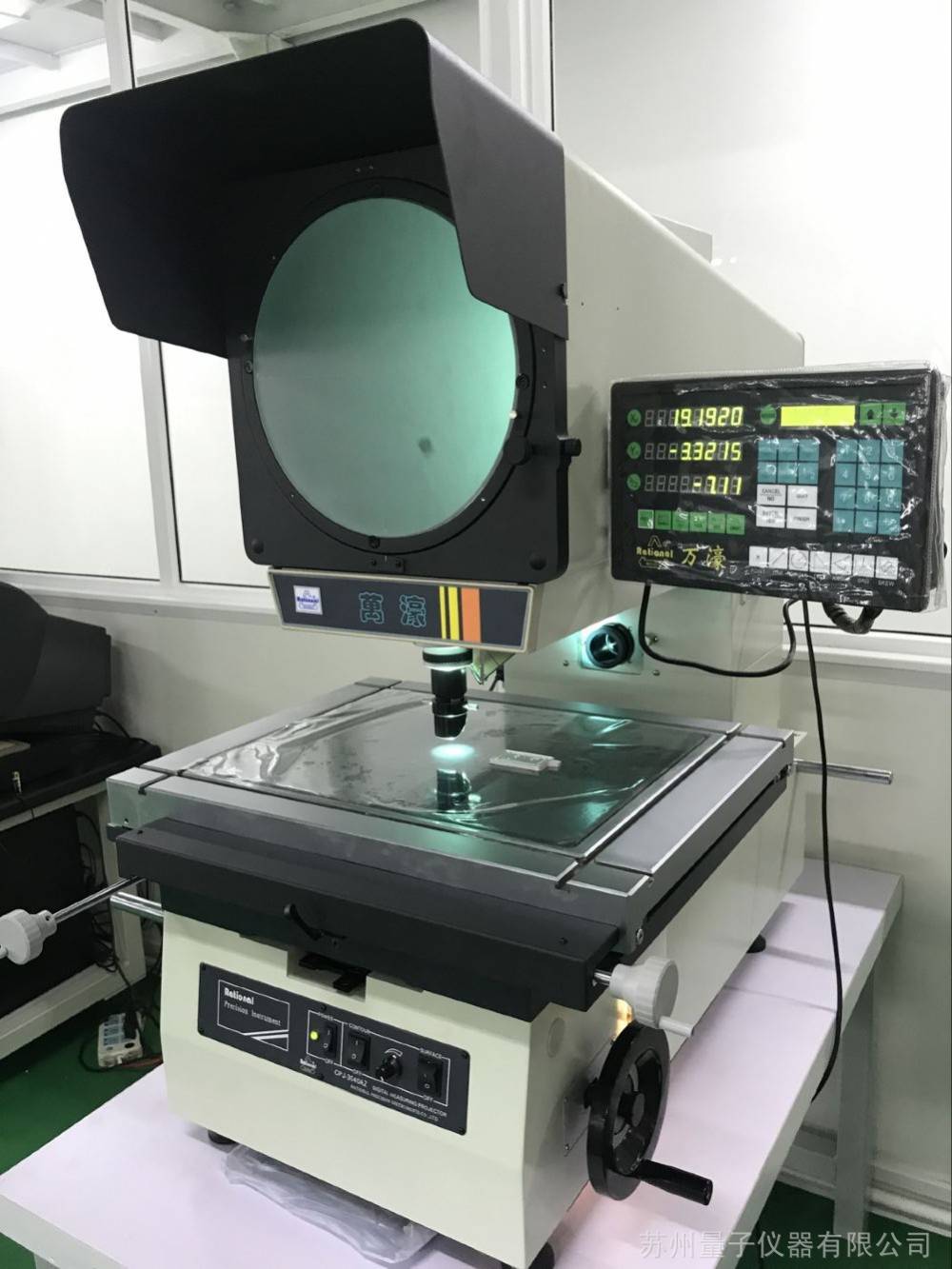

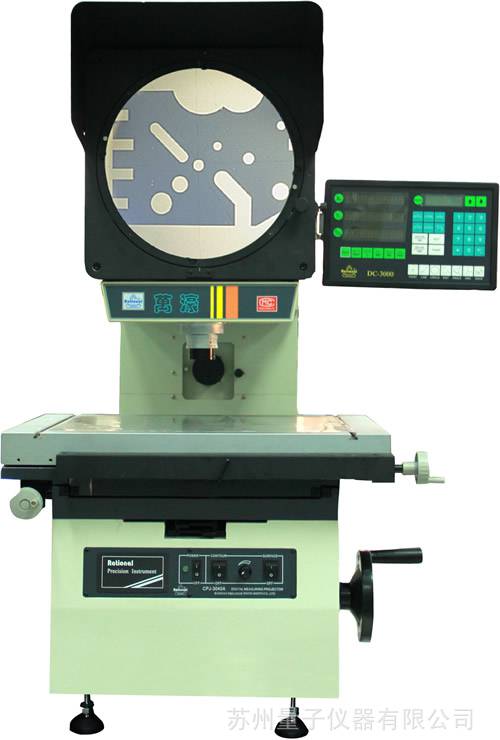

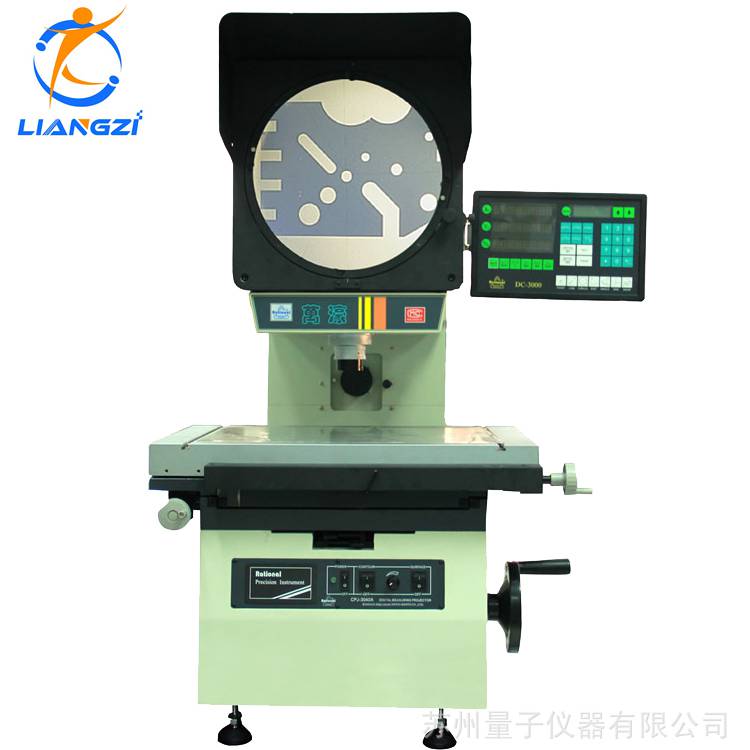

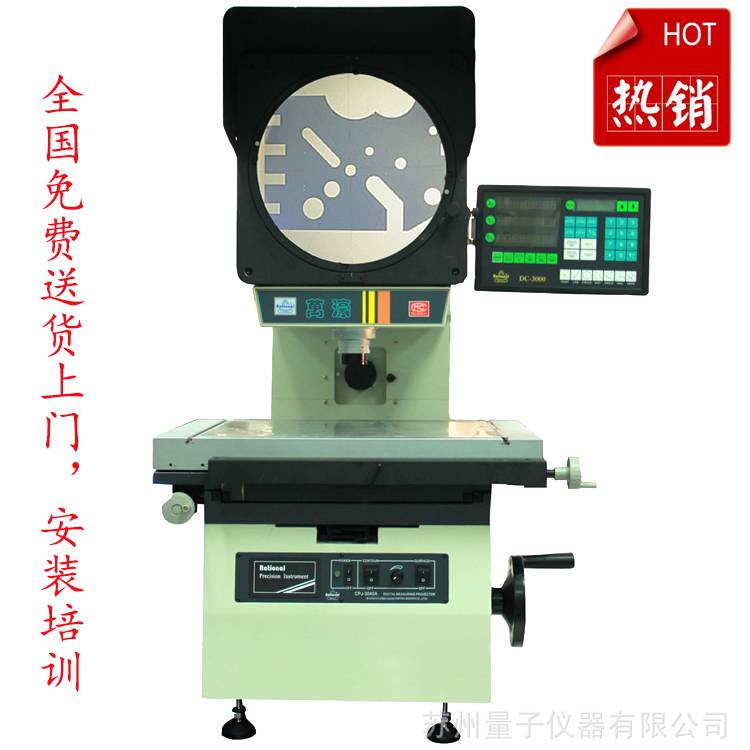

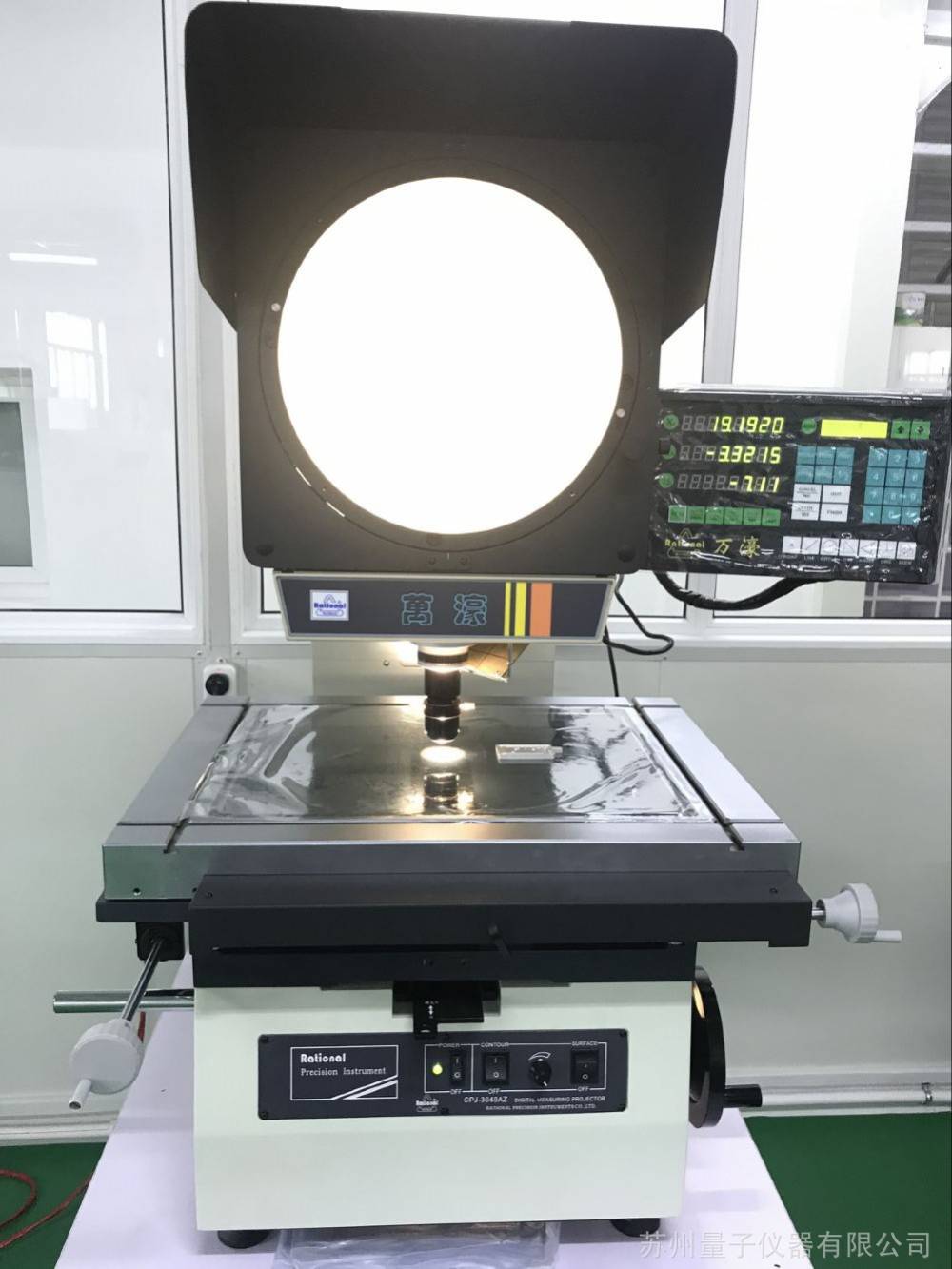

测量投影仪图片
组成结构
1.投影屏2.投影屏快速运动手柄3.弹性压板4.投影箱5.屏框零位标记线6.屏旋转零位标记板7.遮光罩8.物镜9.小门10.工作台11.Y 轴手轮12.打印机13.信号线转接板14.X 轴光栅尺15.Y 轴光栅尺16.机号标牌17.大门18.电源板19.关节底脚20.降手轮21. 主壳体22.搬运手柄23.作面板24.X 轴手轮25. 倍透射照明镜座与滤光片座26.X轴快速运动手柄27.反射照明镜锁紧螺帽28.反射照明聚光镜调节柄29.反射照明聚光镜30. DC-3000 多功能数据处理电箱31.寻边器32. 投影屏转动锁紧手轮 33. 投影屏旋转微调手轮
测量投影仪的选型
应从技术性和经济性出发，使其计量性（如允许误码、稳定性、测量范围、灵敏度、分辨力等）适当地满足顾客预定要求，既够用，又不过。
（）技术性♦允许误差♦测量范围♦灵敏度♦稳定性
（二）经济性♦额定工作条件和限条件♦基本成本：设计制造成本和运行成本♦安装成本：安装过程（还包括***检定及停机损失）♦维护成本：仪器维护（周期检定费应计入）
常见故障及解决办法
1、移动X、Y轴座标，数据处理器显示箱数据不变化
先检查光栅尺是否接触良好（般情况X、Y轴二条光栅尺不会同时损坏），排除光栅问题则是数据处理器有故障，需返厂维修或更换。
2、透射灯不亮
用万用表测量透射灯电源是否正常，电源正常则透射卤钨灯烧坏，反之电源部分有故障，请检查电源板。
3、X、Y轴数据不准确
可通过数据处理器内部参数补偿修正，1）线性补偿，2）非线性补偿。
4、黑屏（数据处理器、灯、风扇都不工作）
检查市电输入***丝是否好，否则开关电源板损坏，需送厂维修或更换。
5、投影轮廓模糊不清
先检查卤钨灯安装位置是否正确（安装不正确，亮度不够），或测量投影仪物镜使用时间过长（超五年），造成光学镜片内部积压油污或老化，更换新物镜即可。
6、工件轮廓影像出现重影
检查透射灯部分位置是否安装正确，透射灯座部分安装不正确就会出现轮廓影像重影现象，调正即可
测量投影仪的维护及***：
1、测量投影仪应放在清洁干燥的室内（室温20℃±2℃，湿度低于60%），避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影响仪器性能。
