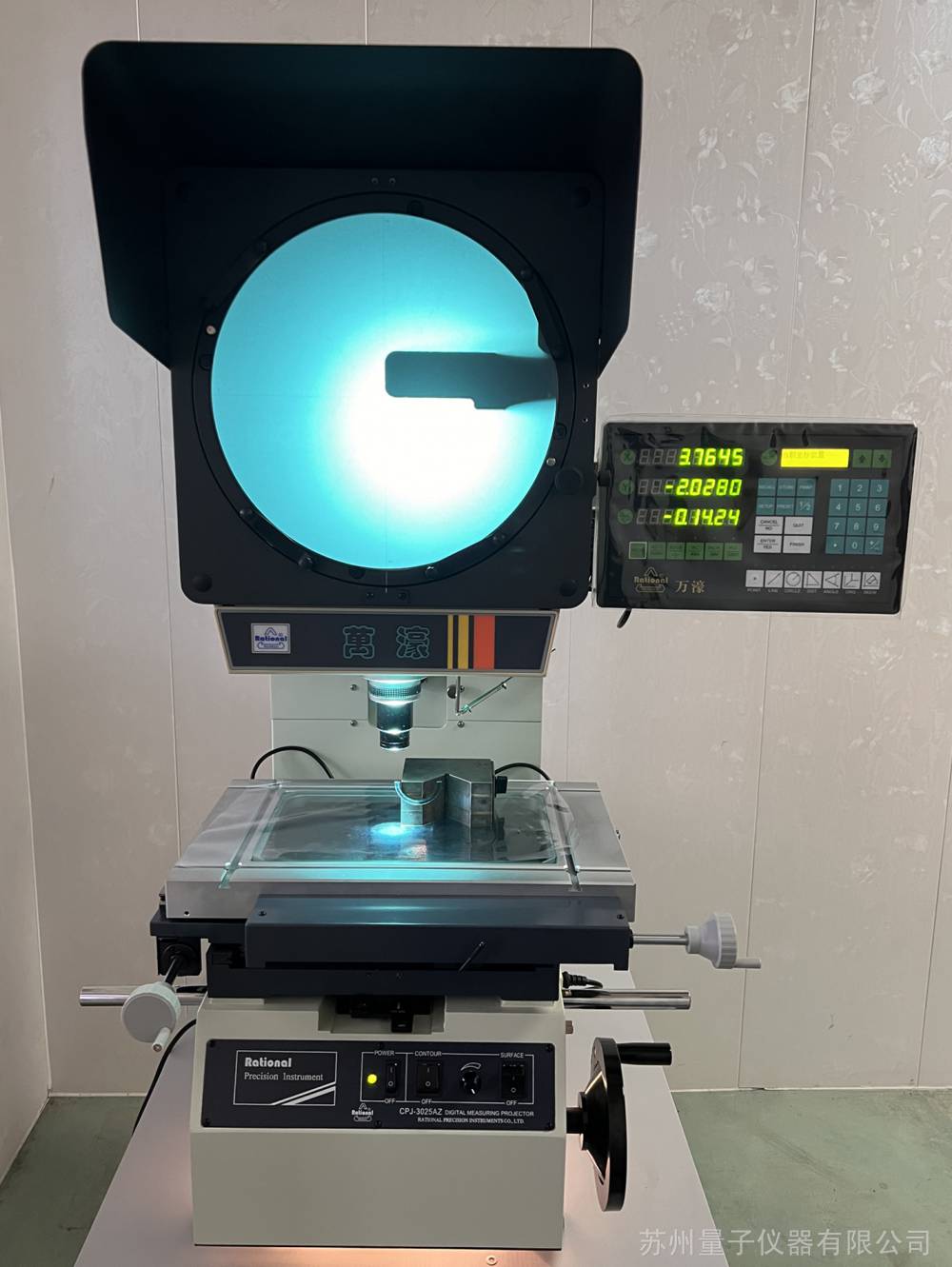

万濠正像投影仪CPJ-3025AZ 量程250*150mm 放大50倍
投影仪测量原理
测量投影仪又称为光学投影检量仪或光学投影比较仪，为用光学投射的原理，将被测工件之轮廓或表机投影至观察幕上，作测量或比对的种测量仪器。
应用范围
CPJ-3000A/AZ系列数字式测量投影仪整机质量优良，性能稳定。仪器配有脚踏开关和多功能数据处理表，数据输出和采样方便，使测量更快捷，效率更。例如：冲压件、齿轮、螺纹、刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
投影仪作用
投影仪用途：本仪器能效地各种形状复杂工件的轮廓和表面形状.例如:样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等，该仪器广泛地应用于机械制造业，仪器仪表和钟表行业有关厂矿的计量室和车间。
技术参数：
| 型号 | 反像型 正像型 | CPJ-3015A CPJ-3015AZ | CPJ-3020A CPJ-3020AZ | CPJ-3025A CPJ-3025AZ | CPJ-3030A CPJ-3030AZ | CPJ-3040A CPJ-3040AZ |
| X轴坐标行程 (mm) | 150 | 200 | 250 | 300 | 400 | |
| Y轴坐标行程 (mm) | 100 | 100 | 150 | 200 | 300 | |
| 金属台面尺寸 (mm) | 354×228 | 404×228 | 450×280 | 500×330 | 450×350 | |
| 玻璃台面尺寸 (mm) | 210×160 | 260×160 | 306×196 | 350×250 | 606×466 | |
| X、Y轴坐标分辨力 (μm) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 示值误差(mm) | E1XY=(2.5+L/100) | |||||
| Z轴坐标行程 (mm) | 100 (调焦) | |||||
| 仪器重量（kg） | 160 | 180 | 250 | |||
| 仪器尺寸 (mm) | 780×780×1100 | 810×780×1120 | 810×780×1120 | 900×780×1020 | 1040×780×1120 | |
| 投影屏 | 尺寸 (mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1&＃39; or 0.01° | |||||
| 物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
| 物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 测量高度(mm) | 90 | |||||
仪器电源: AC 100-240V 50/60Hz，总功率: 400W | ||||||

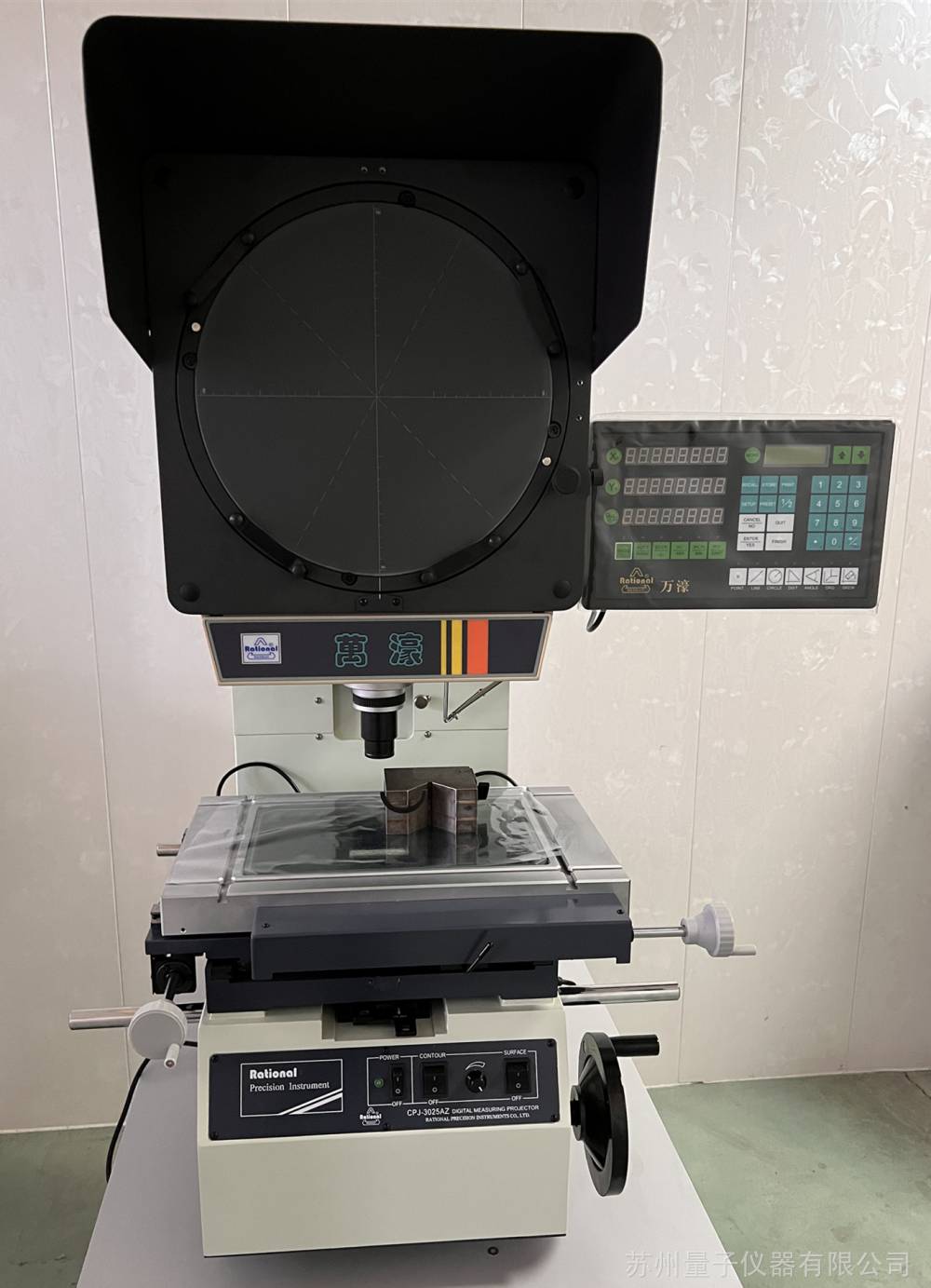

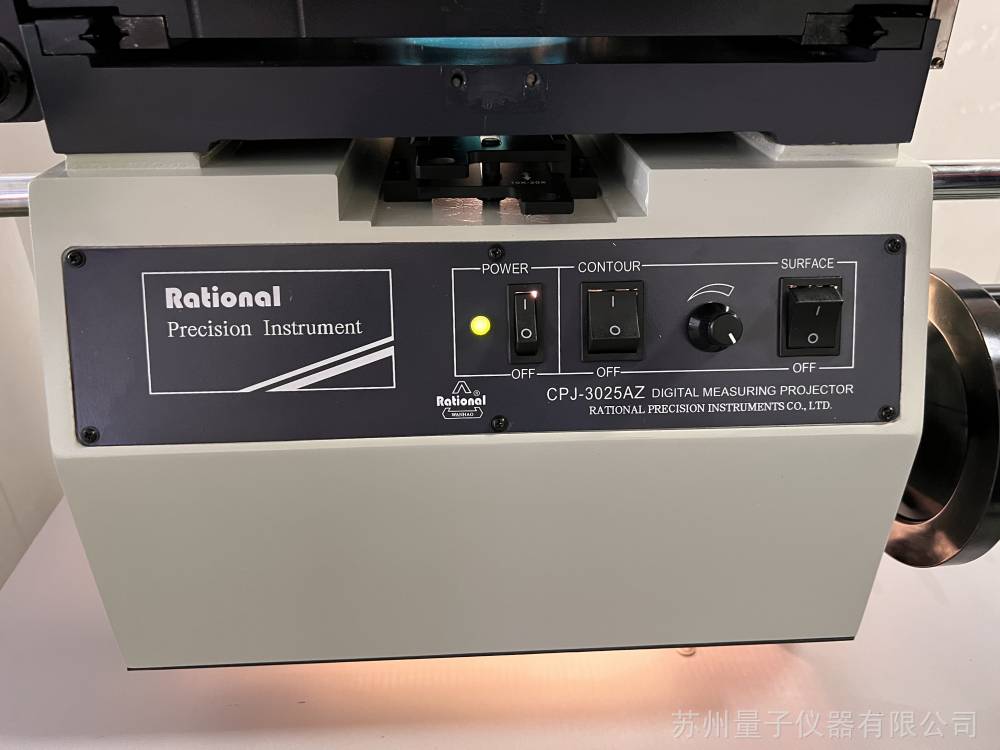

万濠正像投影仪CPJ-3025AZ 电子行业用
组成结构

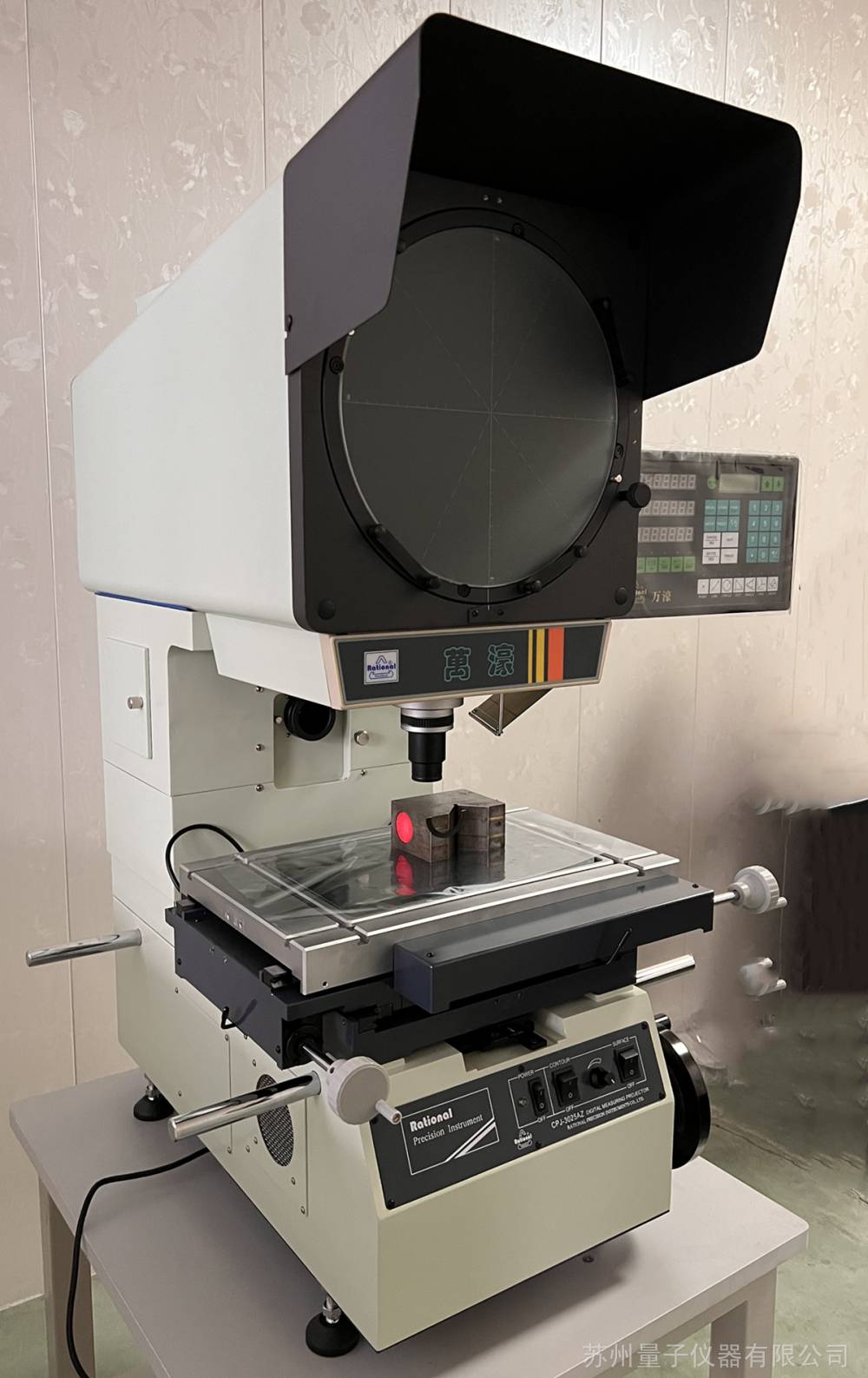

1.投影屏2.投影屏快速运动手柄3.弹性压板4.投影箱5.屏框零位标记线6.屏旋转零位标记板7.遮光罩8.物镜9.小门10.工作台11.Y 轴手轮12.打印机13.信号线转接板14.X 轴光栅尺15.Y 轴光栅尺16.机号标牌17.大门18.电源板19.关节底脚20.降手轮21. 主壳体22.搬运手柄23.作面板24.X 轴手轮25. 倍透射照明镜座与滤光片座26.X轴快速运动手柄27.反射照明镜锁紧螺帽28.反射照明聚光镜调节柄29.反射照明聚光镜30. DC-3000 多功能数据处理电箱31.寻边器32. 投影屏转动锁紧手轮 33. 投影屏旋转微调手轮
测量投影仪的选型
应从技术性和经济性出发，使其计量性（如允许误码、稳定性、测量范围、灵敏度、分辨力等）适当地满足顾客预定要求，既够用，又不过。
