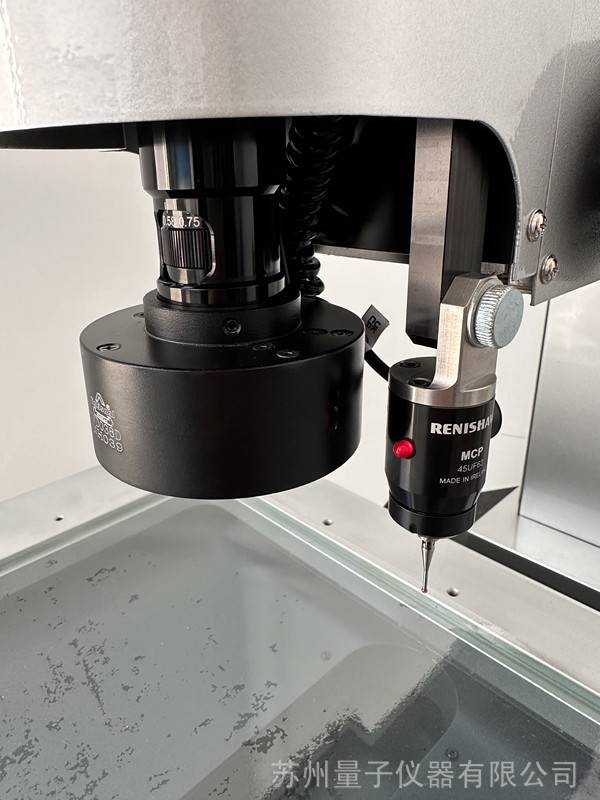

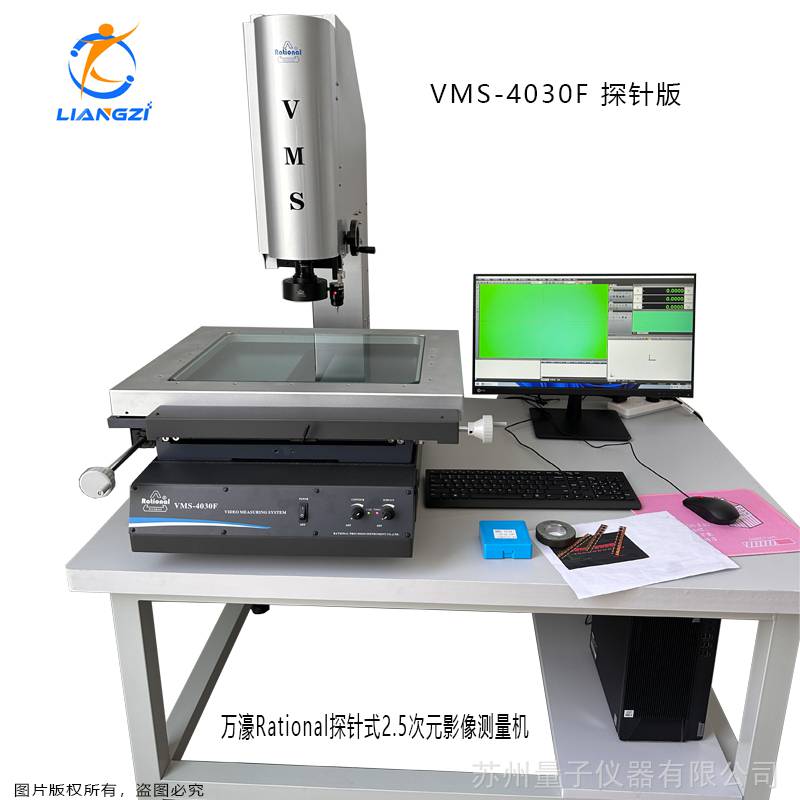

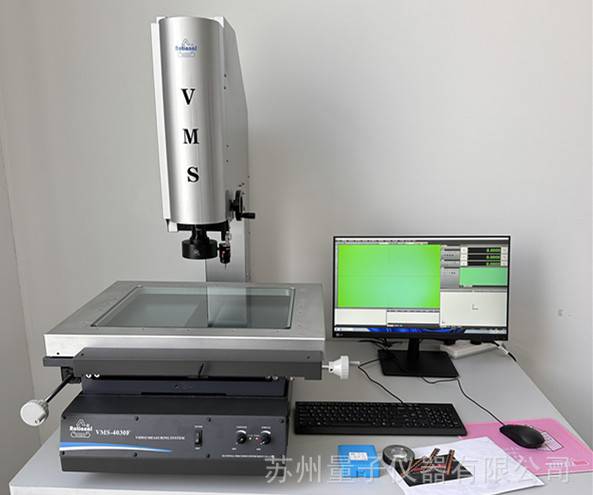

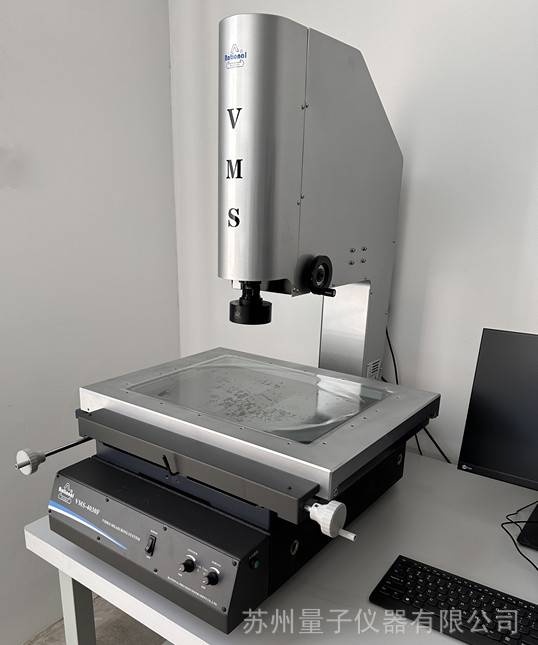

VMS-4030F 万濠增强型2.5次元影像测量机 选配MCP探针版
苏州万濠VMS-4030F增强型影像测量仪适用于以二维坐标测量为目的的一切应用领域,广泛应用于机械、电子、仪表、塑胶等行业。
苏州万濠VMS-4030F增强型影像测量仪特点:
1.自主开发的QMS3D-M软件和高清晰彩色摄像机;
2.软件辅助调光,便于使用者知道光是否过度饱和;
3.可通过激光指示器寻找被测工件的准确位置,可适应复杂的工件测量;
4.可实现高度辅助测量;
5.脚踏开关与软件配合,操作简便。
VMS-4030F技术规格参数
工 作 台 | 型 号 | VMS-4030F |
| 金属台尺寸(mm) | 606×466 | |
| 玻璃台尺寸(mm) | 450*350 | |
| 运动行程(mm) | 400×300 | |
Z轴升降行程（mm） | 175（特殊订购达400） | |
截面原点一致性误差(μm) | F型：E0≤20（Z轴升降行程每100mm） | |
X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm) | ||
影像系统 | F型 | |
彩色千兆网络摄像机 | ||

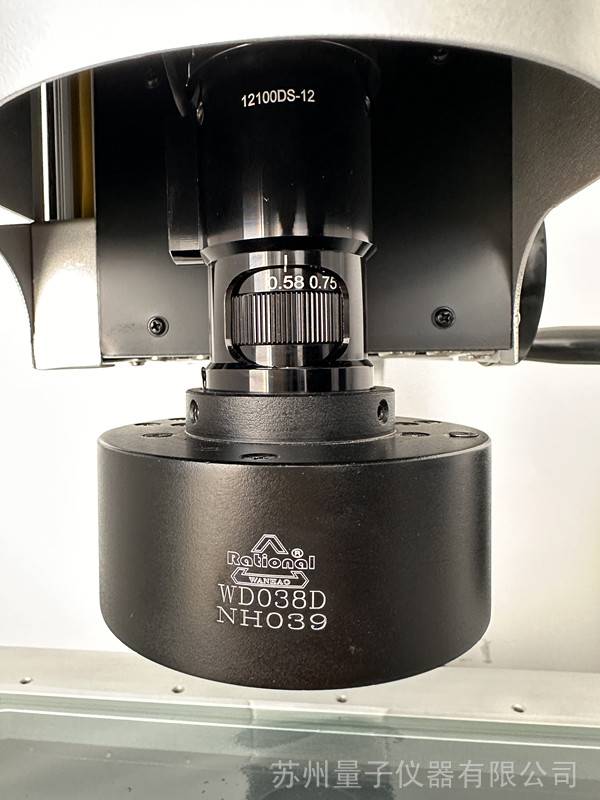

变倍镜头倍率：0.58X~7.5X | ||
视频倍率：27.4~351.3X（24"显示器） | ||
物方视场（对角线）：14mm~1.4mm | ||
表面光源与透射光源均用LED，亮度可调 | ||
测量软件介绍:
| QMS3D-M二维影像自动判别测量软件是我公司开发的WINDOWS二维测量应用软件,可以对二维测量的座标进行视觉化分析处理,应用于各种工、模具的测量向工程。广泛用于具有USB介面和S端子的二维测量仪器仪表。 |
| 软件共同特点: |
☆ 多点测量点、线、圆、弧、椭圆,提高测量精度。 |
| 功 能: |
| ☆ 元素测量:多点测量点、线、圆、弧、角度、椭圆,规定点数测量矩形,自动识别点、线、圆、弧。 ☆ 元素构造:中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。 ☆ 元素预置:点、线、圆、弧。 ☆ 图形处理:座标平移,工件摆正。 ☆ 任意轴摆正,座标系重置。 ☆ 图形放大,图形缩小,图形平移,图形打印图形选中,取消选中,图形删除。 ☆ 设置放大,图形缩小,图形打印圆形选中,取消选中,图形删除。 ☆ 设置影像的灰度,饱和度,对比度,影像保存为BMP格式。 ☆ 多种寻边模式,电脑自动取点,自动识别圆、弧大大提高采点速度。 ☆ 影像支持网口输入;影像大小1152*752mm。 |
| 电脑配置: ☆硬件需求:i3十代 内存:8GB以上; 显存:1GB以上;提供一个串行口;提供4个USB接口; ☆屏蔽分辨率为1600*900(佳);屏幕色彩品质为24位或32位元 ☆操作系统:Windows10 ☆应用软件:建议提供Excel,Auto CAD |
