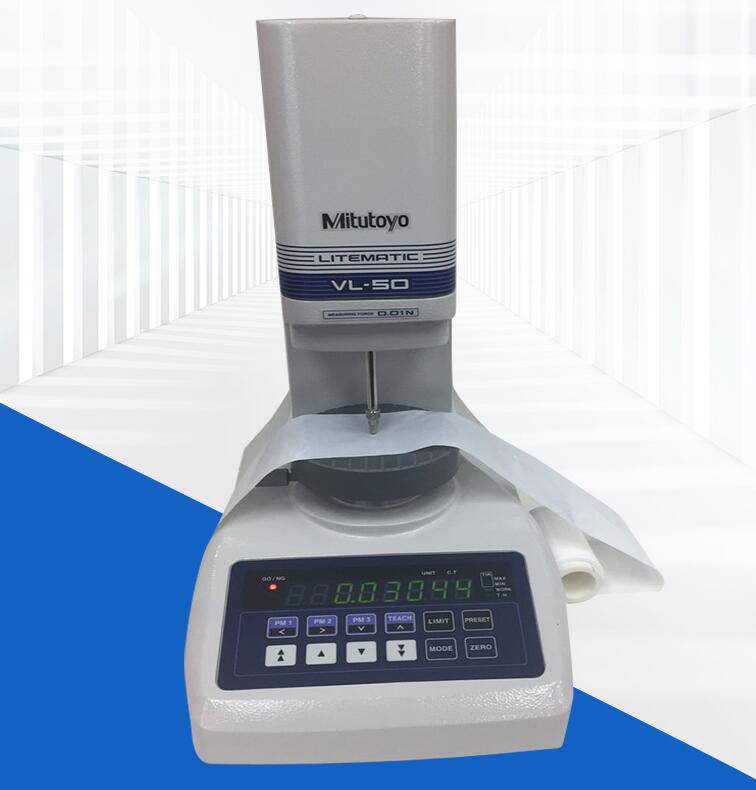

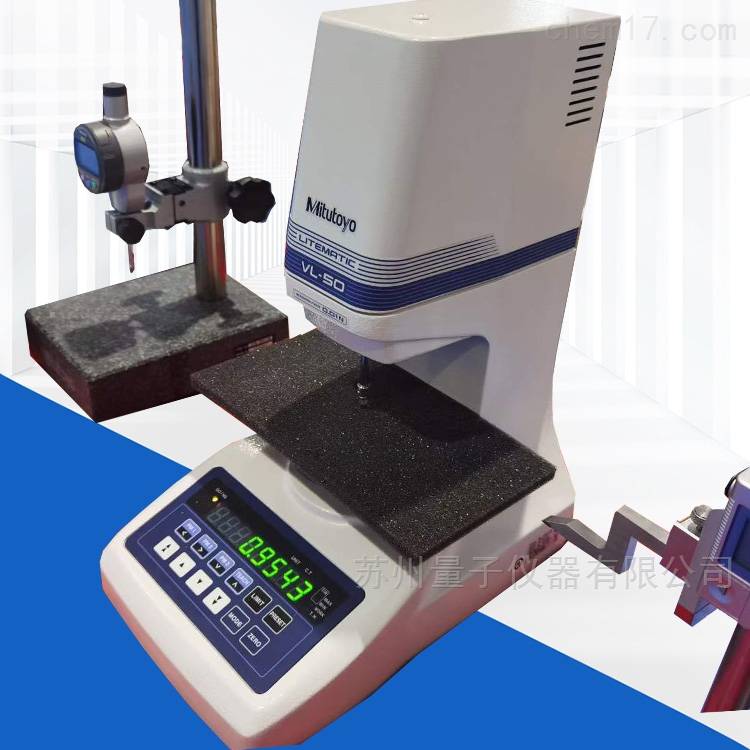

318-221DC三丰mitutoyo低测力高度计VL-50
318 系列Litematic (台式低测力测高仪)
VL-50-B/50S-B
特点
• Litematic (台式低测力测高仪) 的超低测力为0.01N，用于测量易变形工件和高精度零件。
• 通过使用Litematic 特性，0.15N 和1N 型能够以特定测量力进行测量，而0.01N 型适用于测量易损工件。
*1: 0.15N 和1N 型为出厂安装的选件。
• 电动测杆上/ 下运动，并在测针触碰到工件时停下。 然后在恒定测力下测量大值、小值和溢出值。
• 高分辨力： 0.01μm，大测量范围： 50mm。

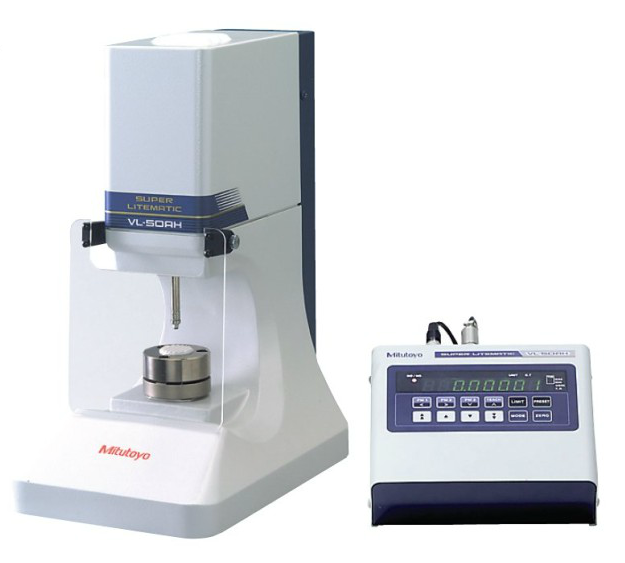

• 测量系统VL-50-B 集成显示型和 VL-50S-B ***显示型，均可用。
• VL-50-B 的测量桌面由陶瓷制成，无腐蚀，更易于维护和储存。
• 测杆由低热膨胀材料制成
规格
货号 | 318-221DC | 318-222DC | 318-223DC | 318-226DC | 318-227DC | 318-228DC |
型号 | VL-50-B | VL-50-15-B | VL-50-100-B | VL-50S-B | VL-50S-15-B | VL-50S-100-B |
测量范围 | 0 - 50mm | |||||
分辨力 | 0.01 / 0.1 / 1.0µm | |||||
显示装置 | 8 位数字 / 14mm 字符高度 (无记录) | |||||
检测方法 | 反射型线性编码器 | |||||
行程 | 51.5mm (使用标准测头) | |||||
精度 (20ºC)*1 | (0.5+L/100)µm L= 任意测量长度 (mm) | |||||
精度保证温度 *2 | 20 ± 1ºC | |||||
重复精度 *1 | =0.05µm | |||||
测力 *1 | 0.01 | 0.15N*3 | 1N*3 | 0.01N | 0.15N*3 | 1N*3 |
测杆进 给速度 | 测量 约 2mm/s 或 4mm/s (参数可变) | |||||
快进 | 约 8mm/s | |||||
标准测头 | ø3mm 硬质合金 (固定螺丝 : M2.5 (P=0.45)×5) No.901312 | |||||
测量工作台 | ø100 (陶瓷、带槽、可移除) — | |||||
输入 | 脚踏开关输入 (当使用可选脚踏开关) 外部控制 | |||||
输出 | Digimatic 输出 /RS-232C 输出 (可变参数) | |||||
额定 功率 | 电源电压 85 - 264V AC (取决于 AC 适配器) | |||||
功耗 | *大 12 W (12V, 1A) | |||||
标准附件 | AC 适配器 : No.357651, 电源线 / 接地 : No.02ZAA040 内六角扳手 (2 个，用于固定测头和移除固定支架) | |||||
*1:使用标准测头进行正常测量。
*2: 应减小温度变化，避免冷、热空气直吹。
*3: 0.15N，1N 为出厂设置。
标准附件
AC 适配器: No.357651, 电源线 / 接地: No.02ZAA000,
AC 电缆 (日本): No.02ZAA000*
AC 电缆 (美国): No.02ZAA010*
AC 电缆 (欧盟): No.02ZAA020*
AC 电缆 (英国): No.02ZAA030*
AC 电缆 (中国): No.02ZAA040*
AC 电缆 (韩国): No.02ZAA050*
内六角扳手 (2 个，用于固定测头和移除固定支架)
