三丰mitutoyo一维气浮测高仪518-244
测量工具行业的标准

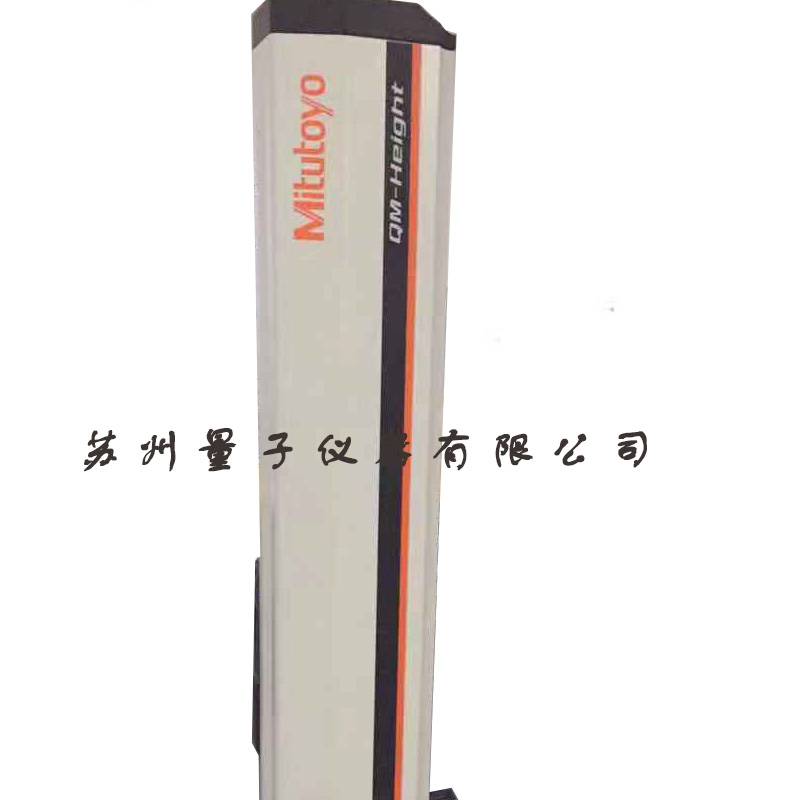

QM-Height
518 系列 — 高精度ABSOLUTE 数显测高仪
特点：
• 通过带背光照明的大型液晶显示屏，进行GO/±NG 判断。高性能测高仪有非常高的的精度和垂直度。
• 新型高精度，高分辨力原点线性编码器进行位置检测，一旦设置好原点，每次启动后，无需再进行原点设置(除非有大的环境温度变化)。
• 通过设置上、下限公差，进行 GO/±NG 判断。判断结果超出公差范围时，显示器背光从绿色变为红色，公差判断一目了然。
• 对于经常要进行的测量，如内径/ 外径，间距测量可以通过图标命令来执行，同时，它也支持一键操作。
• 可以通过*的方法来进行内径/ 外径测量。(通过跟踪方式，检测圆顶端的过程。*)
* 跟踪测量行程大约离测量开始点1mm 上下处。

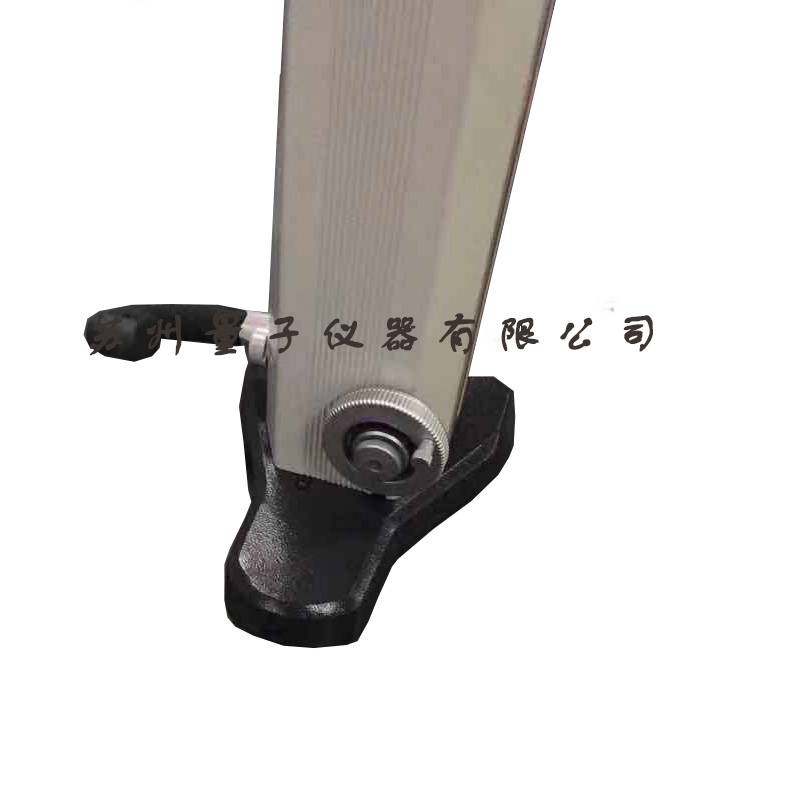

• 尺框提升把手(用于移动) ／手轮(用于测量)可进行微调和粗调。轴向把手(可拆卸标准附件) 轻松移动测高仪对板材表面进行测量。
• 带有SPC 和RS-232C 数据输出。
• 精密黑色花岗岩平台详细信息参见 E-49 页。
标准附件
05HZA148 5 阶差测头
12AAA715 球径校正量块
辅助手柄
规格公制型：
| 订货号 | 518-240 | 518-242 | 518-244 | 518-246 |
| 测量范围 | 0 - 350mm | 0 - 600mm | 0 - 350mm | 0 - 600mm |
| 分辨力(可选择) | 0.001mm/0.005mm | 0.001mm/0.005mm | 0.001mm/0.005mm | 0.001mm/0.005mm |
| 20˚C 精度 | 指示精度 | ± (2.4+2.1L/600) μm | ||
| 重复精度*1 | 2σ≦1.8μm | |||
| 垂直度*2 (20˚C) | 7μm | 12μm | 7μm | 12μm |
| 导向方式 | 滚动轴承 | |||
| 驱动方式 | 手动(手轮) | |||
| 检测原理 | 电磁感应编码器 | |||
| 测力 | 1.5±0.5N | |||
| 数据输出 | Digimatic/USB*3 | |||
| 气浮装置 | 不包括 | 包括(用于移动)*4 | ||
| 电源 | 碱性AA电磁×4(标准附件)/AC适配器(可选配置)/支持镍氢充电电池×4 | |||
| 电池寿命*5 | 约300个小时(连续使用)LED：除了全时照明 约100个小时(持续使用)LED：全时照明 | 约300个小时(连续使用)LED：除了全时照明 | ||
| 约3.3天(正常使用) 当使用5小时/天，240天/年时。 这包括0.5小时/天的空气悬浮使用。 | ||||
| 重量 | 25kg | 29kg | 25kg | 29kg |
| 尺寸 (mm) | 行程350mm型: 280(W)x273(D)x784(H)mm 行程600mm型: 280(W)x273(D)x1016(H)mm | |||
| 运行温度范围 (推荐) | 0 - 40˚C (10 - 30˚C) | |||
| 湿度范围 | 20 - 80%RH (不结露) | |||
| 储存温度范围 | −10 - 50˚C | |||
| 湿度范围 | 5 - 90% RH (不结露) |
*1 精度和重复精度，使用带有ø5球型测头的标准夹具，从平面测量高度获得。不同于高度测量在直径，***小(***大)值 ，圆齿距或位移测量情况下。由于扫描测量中测力的变化，测量误差可能大于精度等级表中列出的值。
*2 垂直度是平面测量通过杠杆表(MLH-321)和Mu-checker (M-411)与基准面测量获得。
*3 需要特殊的通信驱动程序和软件。
*4 当使用气浮装置时，请使用JIS 1级或更***的平台。表面划痕或使用不当可能会阻止系统运行性能。
*5 电池寿命取决于操作方式。
