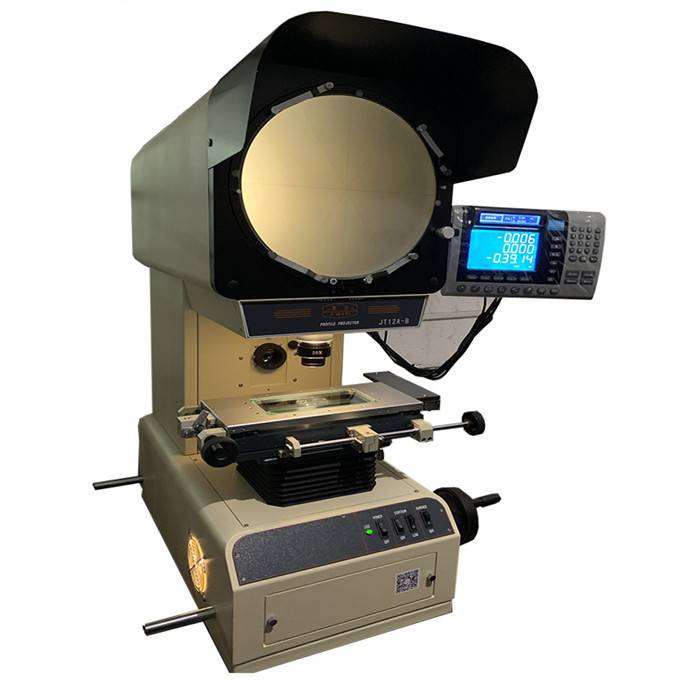

新天测量投影仪JT12A-B
标准配置
序号 | 名 称 | 单位 | 数量 | 备 注 |
1 | 仪器主体 | 台 | 1 | |
2 | 10×物镜及半透半反组 | 件 | 1 | |
3 | 工作台（150×50） | 件 | 1 | 安装在主机上 |
4 | 数显箱 | 只 | 1 | 安装在主机上 |
5 | 投影屏压紧组 | 件 | 4 | |
6 | 水准仪 | 只 | 1 | |
7 | 防尘罩 | 件 | 1 | |
8 | 24V/150W 12V/100W卤钨灯 | 只 | 各1 | 备 用 |
9 | 3A/φ5×20***丝 | 只 | 5 | 备 用 |
10 | 5A/φ5×20***丝 | 只 | 5 | 备 用 |
11 | 数显箱操作手册 | 份 | 1 | |
12 | 产品使用说明书 | 份 | 1 | |
13 | 产品出厂合格证 | 份 | 1 | |
14 | 装箱单 | 份 | 1 | |
选 购 件 | ||||
1 | 20×物镜及半透半反组 | 件 | ||
2 | 50×物镜及半透半反组 | 件 | ||
3 | 100×物镜及半透半反组 | 件 | ||
4 | 二维测试软件 | 件 | ||
5 | JTF1顶针架 | 件 | ||
6 | JTF2 V形架 | 件 | ||
7 | JTF3***压板组 | 套 | ||
8 | JTF4圆工作台 | 件 | ||
9 | 360mm 玻璃尺 | 根 | ||
10 | 50mm 标准玻璃尺 | 根 | ||
11 | 5×放大镜 | 只 | ||
12 | 微型打印机 | 台 |
产品特点及技术参数
产品特点
投影屏成像为正像，符合测量习惯；
高低两档不同的***照明，适应不同工件的测量要求；
非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证；
采用进口飞利浦长寿命卤钨灯，满足长时间使用的需求；
轴流风机双向散热，提供强散热能力；
JT12A-B带有DS401***或DS600多功能数显表；
产品用途
本仪器是光、机、电、算一体化的精密测量仪器，广泛地应用于机械制造业、仪器仪表业、钟表行业和电子工业等有关厂矿的计量室和车间，能***地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。
数显电箱功能介绍
多点采集确定直线和圆各几何元素预置设定
以组合方式确定各几何元素具有坐标旋转、坐标平移功能
Z轴可设定为传感器长度值或编码器角度值极坐标/直角坐标转换功能
具有误差修正功能
RS232输出功能打印页面输出功能停电记忆功能
·各几何元素可存储、调用
技术参数
投影屏尺寸：φ300mm
投影屏旋转范围：0°～360°
旋转角度显示当量：1′
旋转角度准确度：6′
工作台尺寸：340mm×152mm
X坐标行程：0～150（mm），显示当量0.001（mm）
Y坐标行程：0～50（mm），显示当量0.001（mm）
Z坐标行程：0～80（mm）（调焦行程）
仪器准确度： （4+L/25）μm，式中L为测量长度,单位：mm
工作台承重：4kg
照明光源：透射照明12V 100W卤钨灯
反射照明24V 150W卤钨灯
物镜：
物镜放大倍数 | 物方视场（mm） | 物方工作距离（mm） |
10× | φ30 | 75 |
20× | φ15 | 69 |
50× | φ6 | 26 |
100× | φ3 | 26 |
放大倍率误差：0.08％
仪器使用环境：室温20℃±5℃，相对湿度不应超过60%
外形尺寸：480X780X1150（mm）
主机重量：135kg
电源说明：仪器额定电压为220V/110V,频率50HZ/60HZ，额定功率440W
