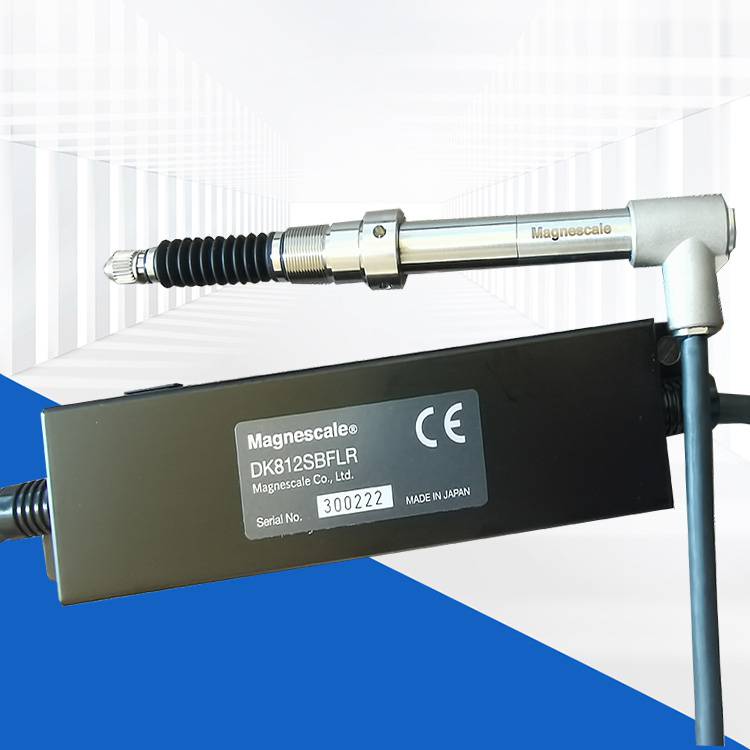

magnescale探规DK812SBFLR位移传感器

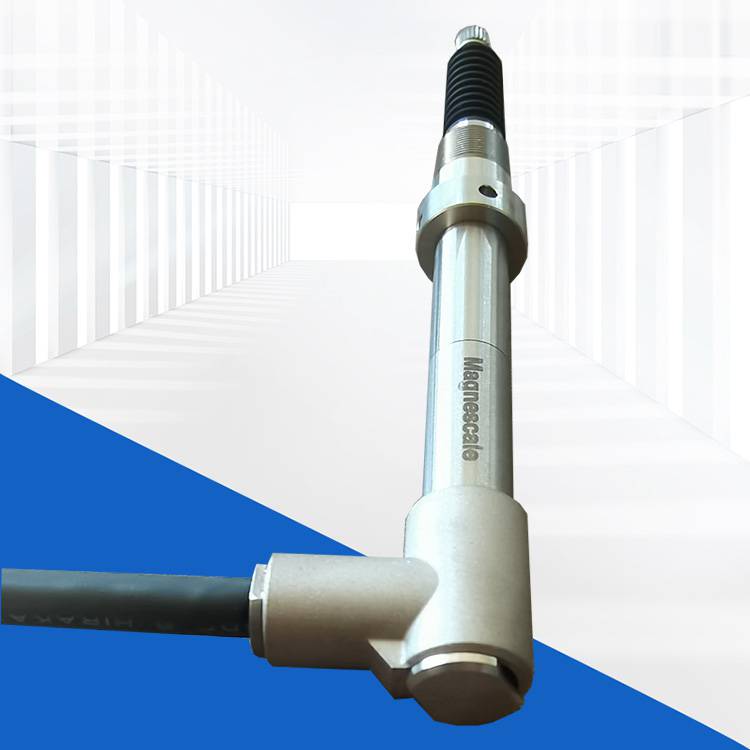

采用高耐用性的滚珠花键轴承，外形细长，阀杆直径为 φ8 mm。
我们信号处理技术使处理需要高精度和实时性能的测量成为可能。
特点
测量范围：5 毫米、12 毫米、30 毫米
大分辨率：0.1 µm、0.5 µm
精度：1 µm pp 至 1.7 µm pp（取决于型号）
大响应速度：0.1 µm分辨率80 m/min，0.5 µm分辨率250 m/min
轴承结构：采用耐久性优异的滚珠花键轴承，提高滑动性能
幻灯片数：3.2亿次以上（持续评价截至2021年1月）
防护等级：符合IP67（直型/直角型，附有空气管）
内置原点
输出信号：A/B相，原点（电压差动线驱动输出）
还有可以牢固固定的法兰型。
主要规格 * 1 不包括插值盒和连接器
* 2 直角型，连接 φ4 mm 管
* 3 不包括电缆段和插线盒
内容如有更改，恕不另行通知。
型号名称 高分辨率型 通用分辨率类型 DK812SAR DK812SALR
DK812SAFR
DK812SAFLR
DK812S***R
DK812SBR DK812SBLR
DK812SBFR
DK812SBFLR
DK812SBVR
DK812SAR5 DK812SALR5
DK812SAFR5
DK812SAFLR5
DK812S***R5
DK812SBR5 DK812SBLR5
DK812SBFR5
DK812SBFLR5
DK812SBVR5
测量范围 12 毫米 精度（20°C） 1 µm pp 1.5 µm pp 测量功率（20°C） 向上：0.4±0.3N 0.6±0.5N（气动挤压型） 水平方向：0.5±0.3N 0.7±0.5N（气动挤压型）
向下：0.6±0.3N 0.8±0.5N（气动挤压型）
气压：在 0.055 兆帕
大响应速度 80米/分钟 42米/分钟 250米/分钟 原点位置 主轴移动 1 mm ± 0.5 mm 位置 原点响应速度 与上述大响应速度相同 输出 A/B/原点电压差分线驱动输出（基于***-422） 主轴驱动系统 弹簧挤压（DK812SAR / SAFR / SBR / SBFR / SAR5 / SAFR5 / SBR5 / SBFR5） 气动挤压（DK812S***R / SBVR / S***R5 / SBVR5）
弹簧挤压/真空拉拔（DK812SALR / SAFLR / SBLR / SBFLR / SALR5 / SALR5 / SAFLR5 / SBLR5 / SBFLR5)

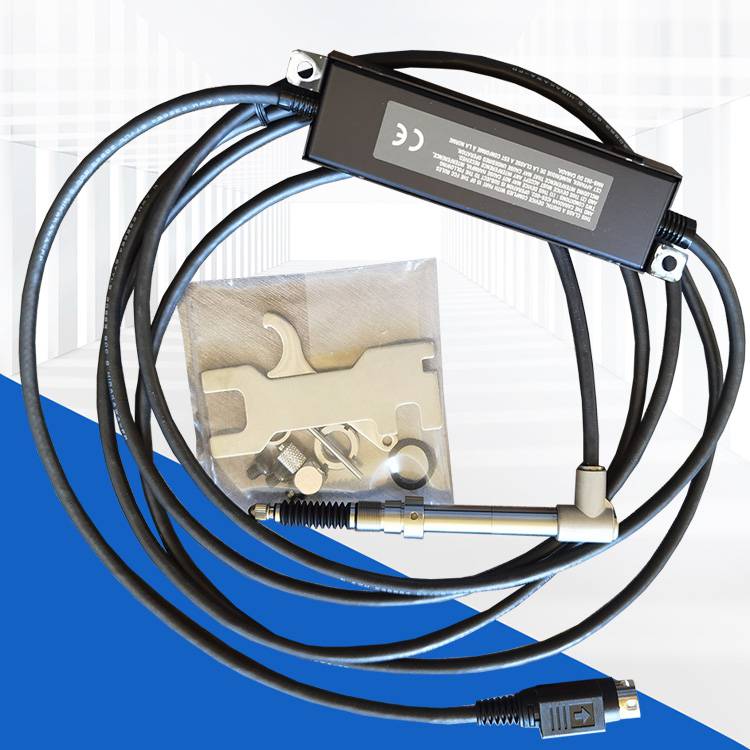

防护等级 * 1 直型：IP67；直角型：IP64（IP67*2） 抗振 100 m / s 2 (20 至 2,000 Hz) 抗冲击性 1000 米/秒2（11 毫秒） 工作温度限制 0至+ 50°C（无冷凝） 储存温度范围 -20 至 + 60°C（90% RH 或更低） 电源电压 直流 5 V ± 5% 能量消耗 1 瓦 质量 * 3 约 30 克 输出电缆长度 2.5米 手写笔 硬质合金球形安装螺钉 M2.5 钢球面安装螺钉 M2.5 配件 使用说明书 + P M4 x 5 2 个螺丝 拧紧螺母、卡箍扳手、波形垫圈、1 个安装销（仅限 DK8 ** S * F **）
1 个软管弯头（仅限 DK8 ** S * L ** ）） 1 个扳手
