QM-Data200 是一种几何解析装置，适于投影仪之类的光学仪器。它具有强大的 2D 测量功能，和及其简单的键操作。 QM-Data200 处理器提高了操作人员的生产效率，减少了误差，节省了总的测量时间和降低了生产成本。
特点
大型液晶显示屏，可显示各种图形方便测量操作。
常用的组合测量 （ 如两圆的间距 ） 具有单键快捷方式。
采用 AI（ 测量项目自动识别 ） 功能，可免除测量指令的重复键入。
具有测量步骤学习功能，重复测量模式下具有测量位置导航功能。
用户菜单功能允许用户注册测量指令或工件测量程序，创建用户自己的菜单。
可进行数据处理结果的公差检验及各个项目的统计处理。
可将测量结果以 （CSV） 格式输出到“ MSExcel ”。
利用软盘驱动器选件可将测量程序和测量结果存到软盘中。
两种型号可供选择：角度可调的***型和可安装于投影仪上的悬臂固定型。
技术参数
分辨率 : 0.0001mm
程序功能 : 工件测量程序生成、执行、编辑
统计处理 : 数据数、大值、小值、平均值、
标准偏差、范围、柱状图
要素记忆 : 多一千个
可调用要素 : 点、线、圆、距离、椭圆、矩形孔、
长圆孔、交点和夹角
可键入要素 : 点、线、圆
显示系统 : 单***像液晶显示 （320x240 点、带 LED 背光 ）
测量结果文件输出 :RS -232C 输出 （CSV 格式、 MUX -10F
格式 ）
显示语言 : 日／英／德／法／意／西／葡 /Cheskey/
汉语 （ 简体／繁体 ）
数据输入 :RS -232C ,X/Y/Z 轴信号、脚踏开关
数据输出 :RS -232C , 打印机、软盘驱动器
电源 :100VAC-240VAC
重量 : 2.2kg （ 直立安装型 ）,
2.1kg （ 卧式安装型 ）
QM-Data200
直立安装型
图形显示
利用图形端口，测量信息和数据可在带背光的液晶显示屏上显示。您选择的几何要素通过检测向导进行显示。测量图和闪烁光标可指示检测点和检测次序。随着光标
的指示，简单地用鼠标点击检测点，即使是一个初学者也能很容易地完成测量，这
种方法提高了操作精度，减少了测量误差和测量时间。

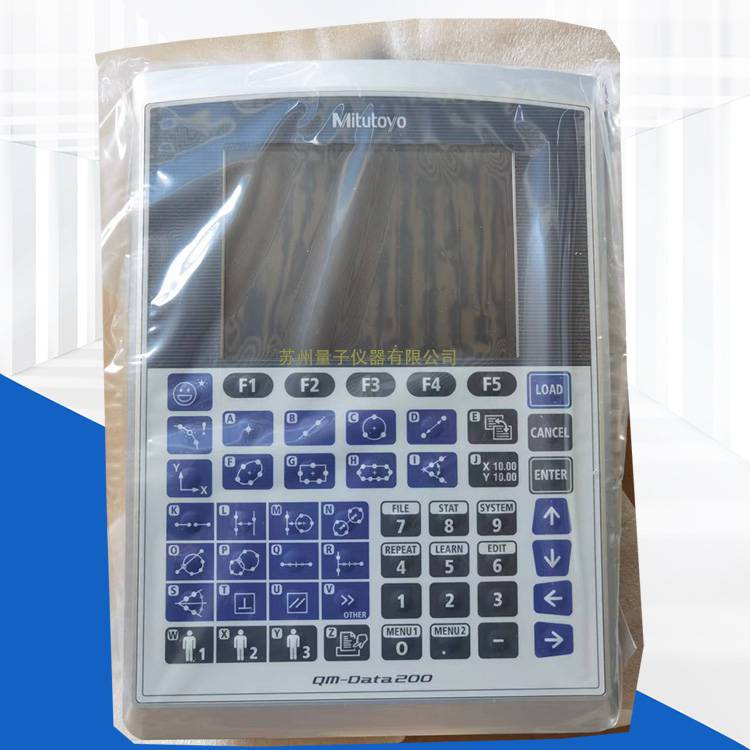

颇有灵感的面板设计
QM-Data200 采用“几何标识键”加速测量过程。对标准几何特性及其组合的常规测
量被设计为前面板的几何键。只要轻点鼠标选择测量项目，即可快速准确地完成测
量。这种方式提高了操作效率，减少了 操作错误，节省了操作时间，降低了成本。
选件
12AAH035 : 软盘驱动器 （USB 型 ）
12AAD033 : 接收打印机 （ 适于 230V）
12AAD034 : 接收打印机 （ 适于 120V）
908353 : 打印纸
12AAA804 : 打印电缆 （ 2m ）
937179T : 脚踏开关
172-270 : 可调支架
12AAD193 : 连接电缆 B
12AAD194 : 连接电缆 C
12AAD195 : 连接电缆 D
12AAD196 : 连接电缆 E
12AAA807 :RS -232C 电缆 （ 2m ）
12AAA920 :RS -232C 电缆 （ 3m ）
性能参数：
货号 | 264-145* | （ 直立安装型 ） |
货号 | 264-146* | （ 卧式安装型 ） |
货号 | 264-149* | （ 适于 HyperMF/MF-U） |
