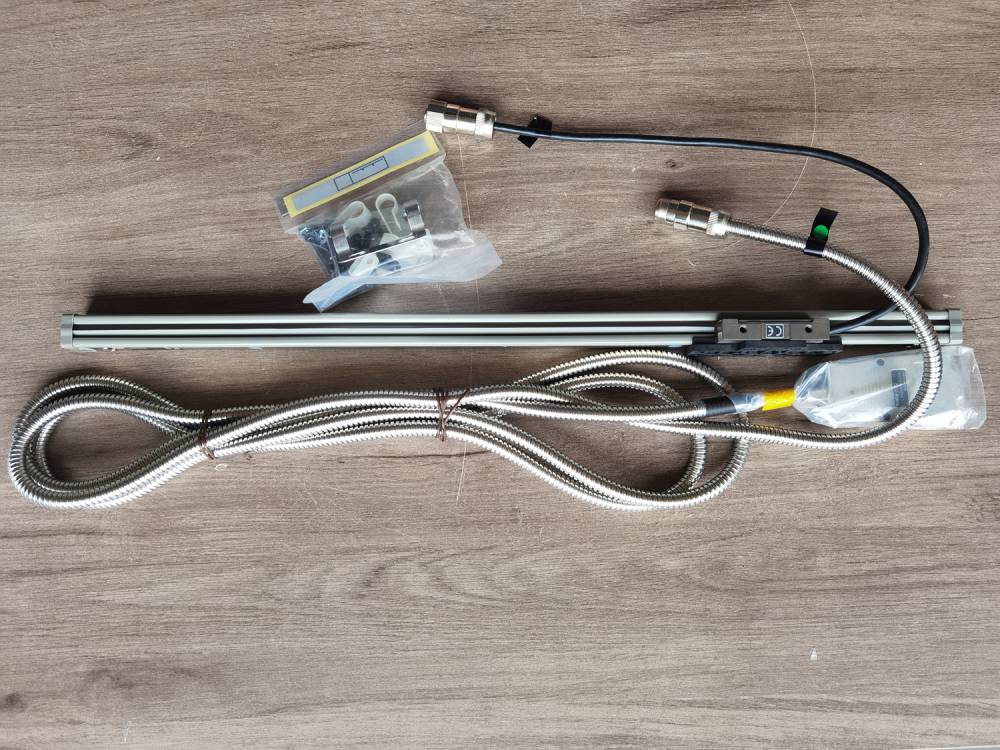

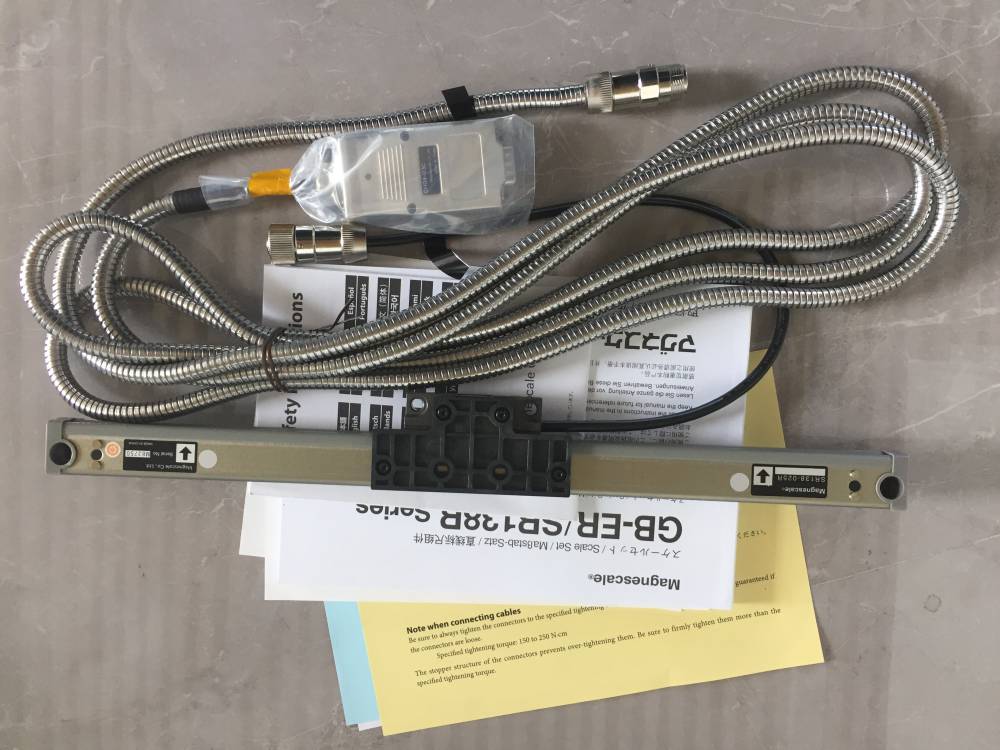

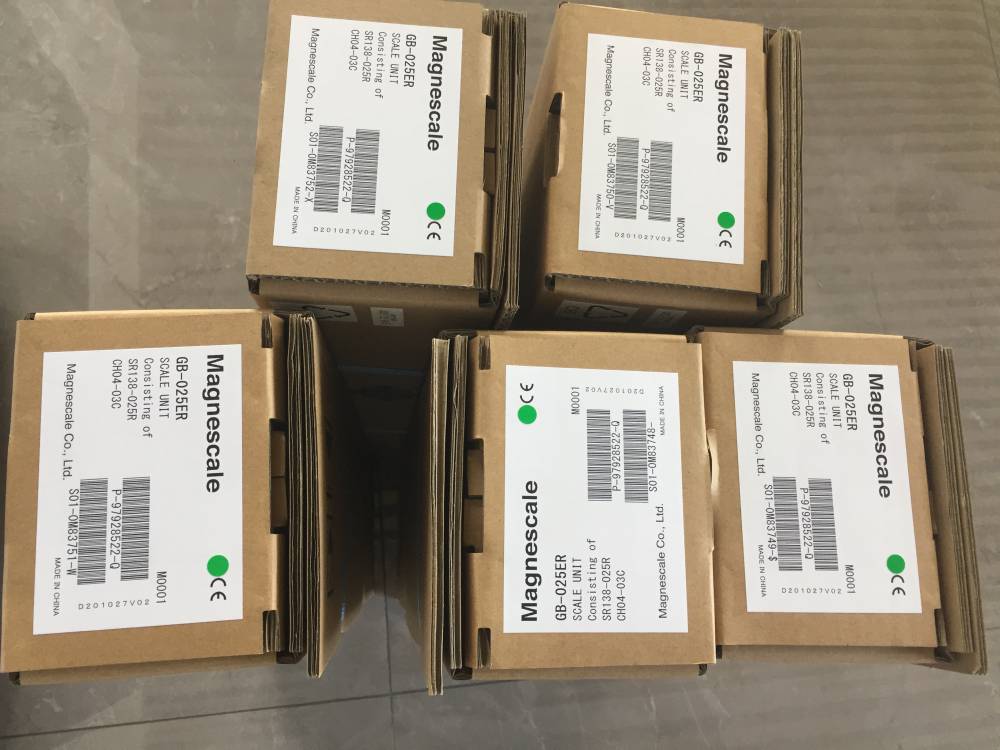

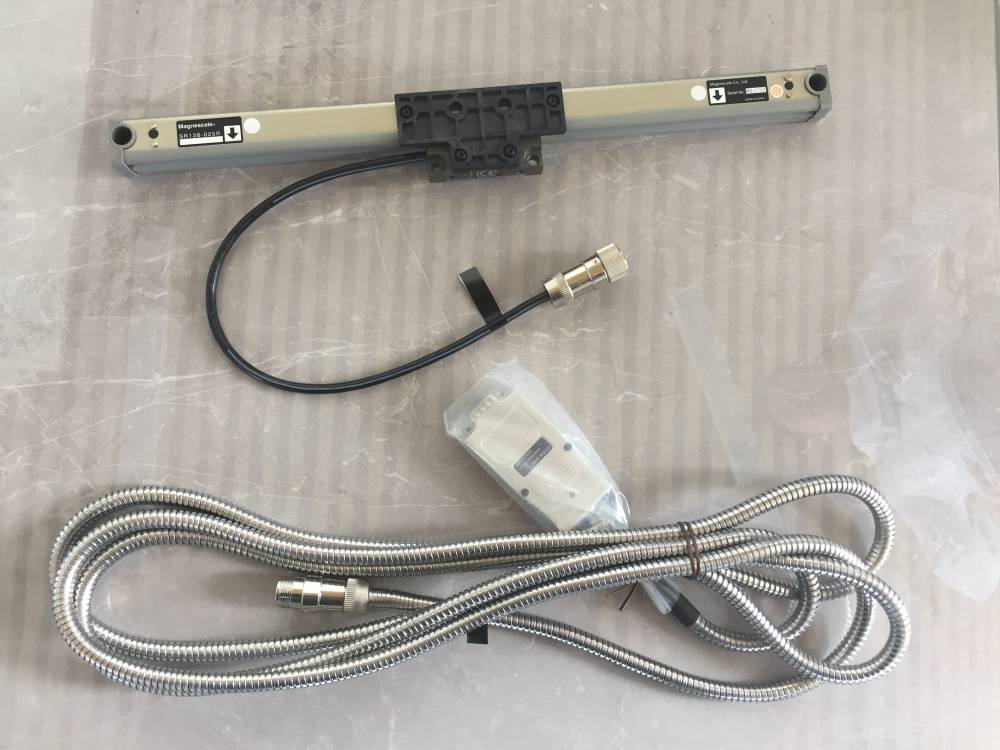

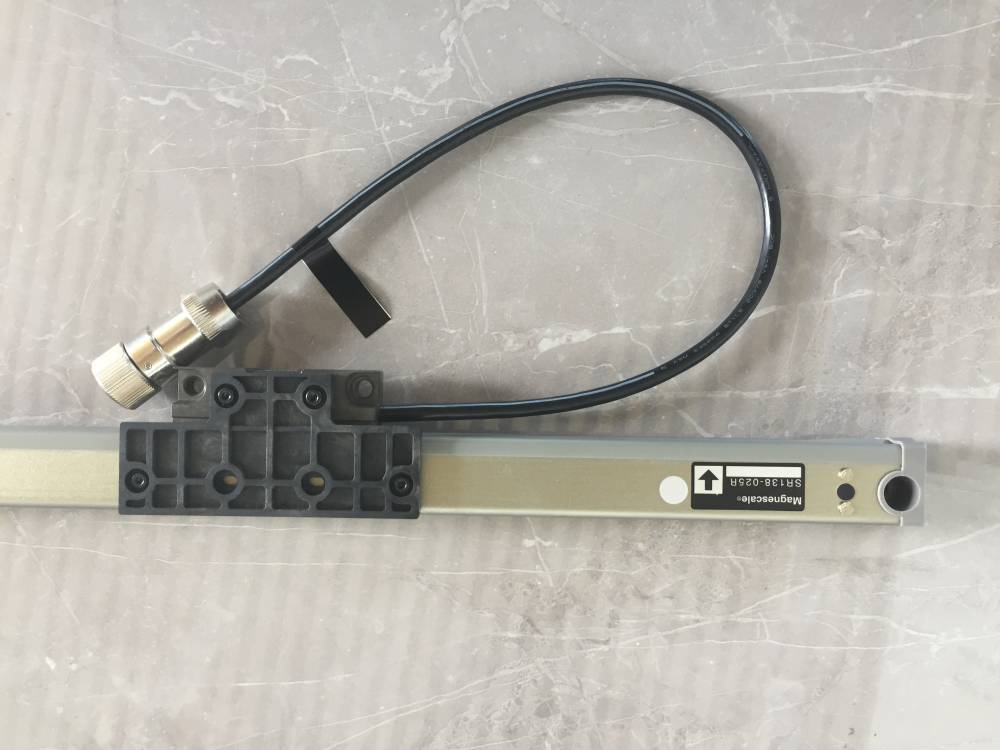

magnescale磁尺GB-025ER
特点：
1.小型、轻量、内置原点
2.安装简便
3.温度膨胀系数与机械相同
4.位置检测，精度（5+5ML/1000)μm.
5.抗油、抗脏污
性能参数：
型号 | GB-ER系列 | |
有效测量长度（ML:mm） | 50/100/150/200/250/300/350/400/450/500/550/600/650/750/850/ 950/1050/1250/1400/1600/1850/2050/2200 mm | |
刻度尺长度 | 刻度尺全长（mm） | ML + 104mm (50 to 200mm) ,ML + 120mm (250 to 2200mm) |
行程（mm） | ML + 14mm (50 to 200mm),ML + 30mm (250 to 2200mm) | |
有无***固定片（mm） | 无 (50 to 950mm)，有(1050 to 2200mm) | |
精度在20℃的环境下 | (5 + 5L / 1000)μm | |
原点 | 标准：***1处或任意1点（A/B相位同期） | |
安装容许误差 | 0.1mm | |
温度膨胀系数 | （11±1）*10-6/℃ | |
操作温度 | 0℃～+40℃ | |
储存温度 | -20℃～+50℃ | |
读取头电缆线长度 | 500mm | |
电缆线长度 | 3米 | |
保护设计等级 | 刻度尺：等同IP65,接口单元：等同IP30 | |
输入电源/输出信号 | 输出信号 | A/B/Z相位 |
电源（V） | DC+5V/±5% | |
连接器 | D-sub 9 pin | |
解析度 | 0.5μm | |
应答速度 | 刻度尺信号 | 60m/min |
原点信号 | 60m/min | |
消耗电流（mA） | 200mA |
