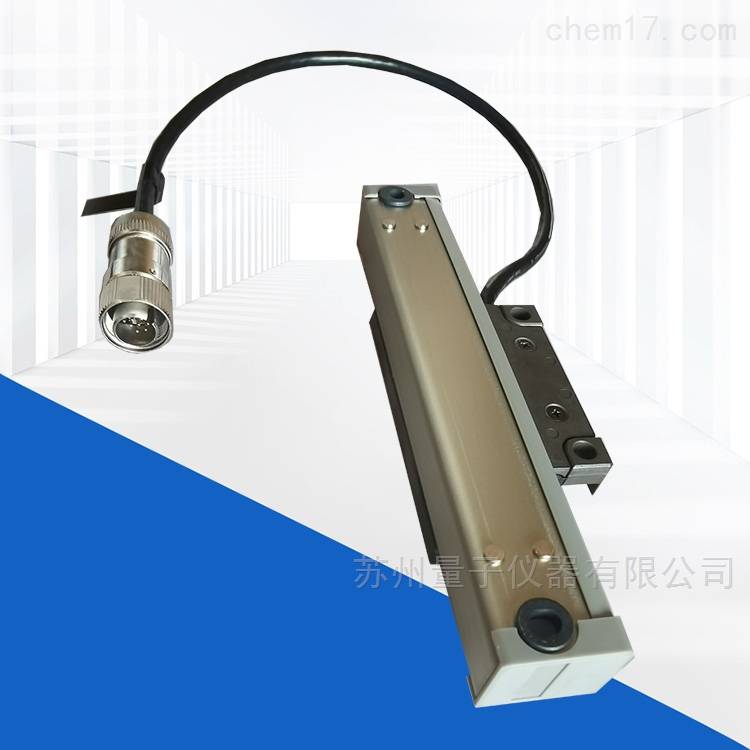

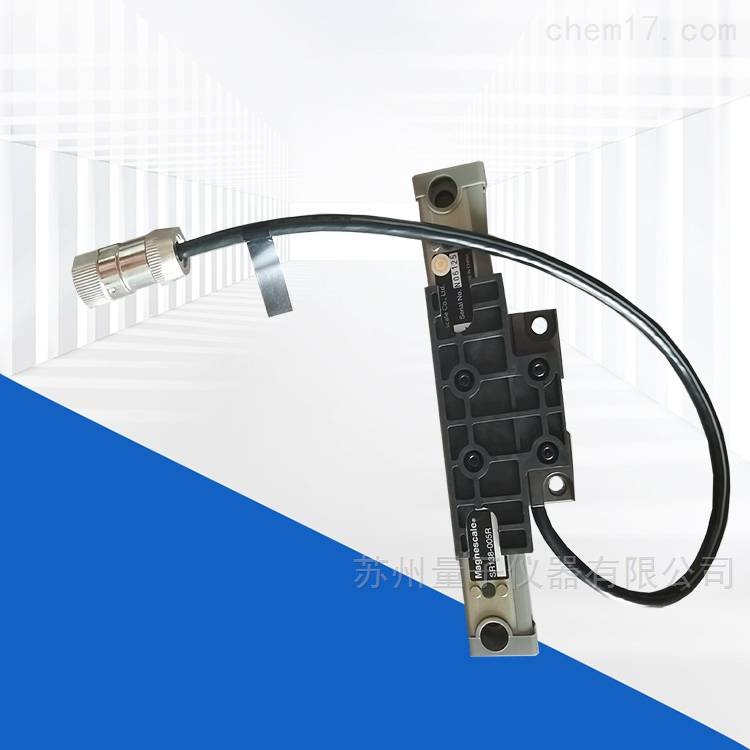

magnescale磁尺SR138-005R磁栅尺
产品特点
1.内置原点。
2.使用磁感应，耐油，防灰尘，抗振动能力强，环境适应性。
3.小型巧的设计，节省安装的空间。
4.度（5+5ml/1000)μm。
5.解析度：0.5μm。
6.构造简单，外壳坚固，寿长。
参数规格：

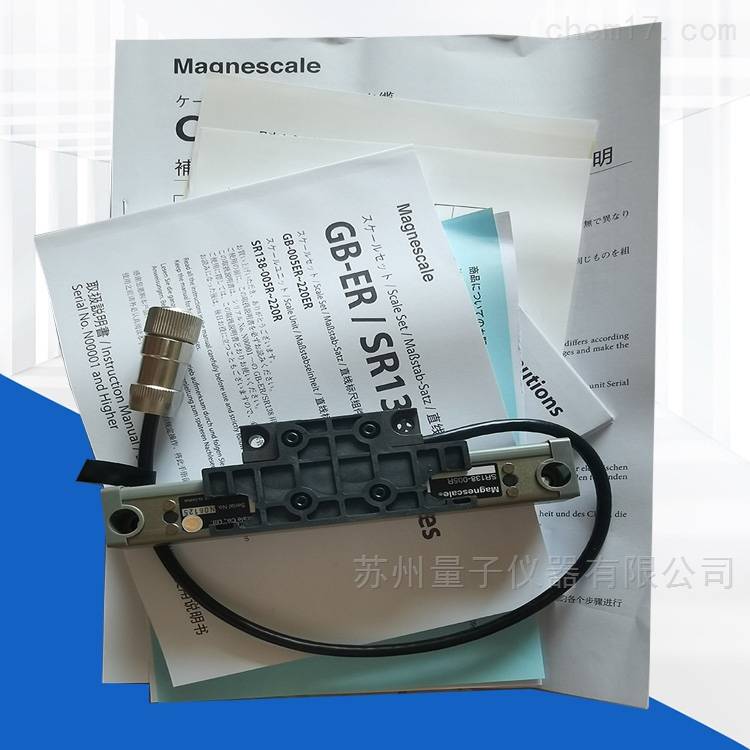

型号 | GB-ER |
有效测量长度（ML:mm） | 50/100/150/200/250/300/350/400/450/500/550/600/650/750/850/ 950/1050/1250/1400/1600/1850/2050/2200 mm |
刻度尺长度 | 刻度尺全长（mm） ML + 104mm (50 to 200mm) ,ML + 120mm (250 to 2200mm) |
大行程（mm） | ML + 14mm (50 to 200mm),ML + 30mm (250 to 2200mm) |
有无***固定片（mm） | 无 (50 to 950mm)，有(1050 to 2200mm) |
精度在20 °C的环境下 | (5 + 5L / 1000) μm |
原点 | 标准：***1处或任意1点（A/B相位同期） |
安装容许误差 | ± 0.1mm |
温度膨胀系数 | （11±1）*10-6 /°C |
操作温度 | 0～+40°C |
储存温度 | -20～+50°C |
读取头电缆线长度 | 0.5m |
电缆线长度 | 3m |
保护设计等级 | 刻度尺：等同IP65,接口单元：等同IP30 |
输入电源/输出信号 | 输出信号A/B/Z相位 |
电源（V） | DC+5V±5% |

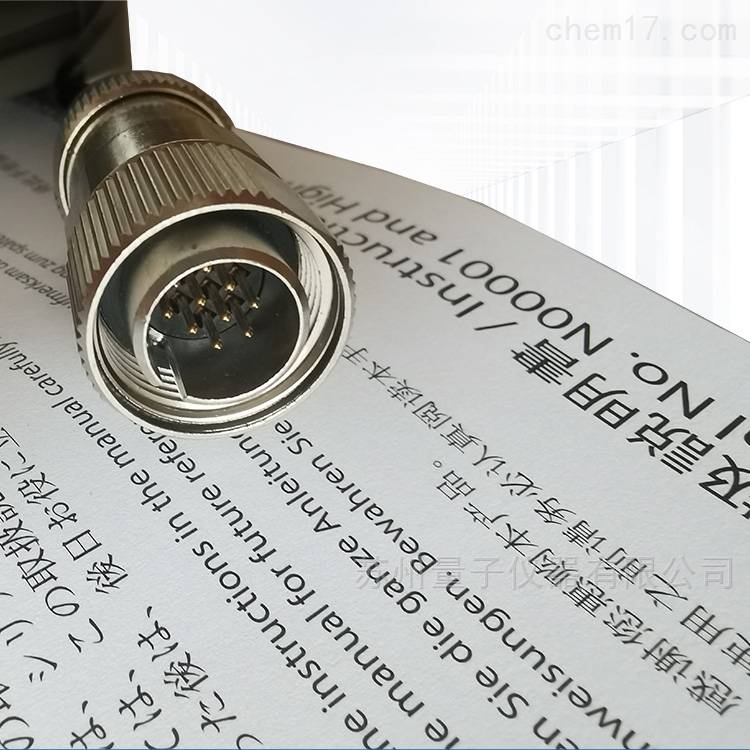

连接器 | D-sub 9 pin |
解析度 | 0.5μm |
应答速度 | 刻度尺信号60m/min |
原点信号 | 60m/min |
消耗电流（mA） | 大200mA |
