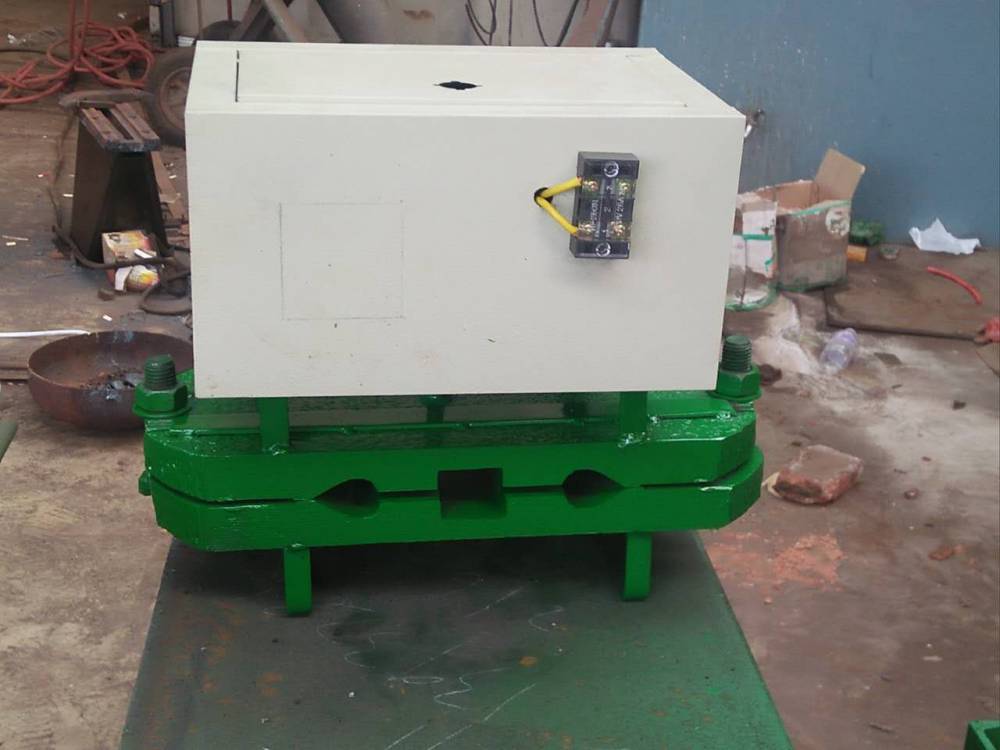

我们首先了解一下橡胶止水带接头热熔焊机的结构。橡胶止水带热熔焊机是由模具和控制箱两部分组成，模具内设有与控制箱相连接的电热元件，模具的界面形状与被加热元件相适应，模具的中间部位设有测温设施，混炼胶片与止水带接头处的硫化胶材料相似，亲和作用大，混炼胶片里的硫化剂扩散至接头界面，与硫化胶剩余的双键发生交联反应，形成共硫化体系，使接头处连为一体，加压硫化过程中需严格控制硫化温度和硫化时间。
钢边橡胶止水带接头焊机操作方法步骤如下：
准备止水带接头热硫化复合式焊接机具：止水带热硫化焊接机、壁纸刀、打磨机、毛刷、钢尺。
（1）将钢边橡胶止水带两头连接端各大约100mm处的橡胶割掉，用工具，如砂轮将钢边打磨光滑。
（2）将橡胶止水带需要熔接的两端头搭接处中间留下长30～40mm的空间用于接头熔接、干净生胶片的连接。如果生胶片占有灰尘须用干净布擦干净灰尘或用打磨机将生胶片表面打磨干净后才能使用。
（3）在已打磨光滑的钢边两面涂刷橡胶与金属粘结剂。
（4）在加工打磨钢板橡胶止水带连接端头的同时预热橡胶止水带的熔接模具好，预热时间按电热丝的发热功率约在30分钟。目的是将模具温度控制在140～150℃度之间。当温度计显示模具温度已到140～150℃即可进行后续步骤。
（5）把需要熔接钢边橡胶止水带两端头按步骤2搭接放入橡胶熔接模具底模的中间，连接处放满生胶片。
（6）按模具的对中孔洞，轻轻放置熔接模具的顶模。在安放模具顶模的过程中要避免生胶片和熔接端头的跑位，如果过程中钢边橡胶止水带需熔接的两端头跑位，需重复此步骤，确保熔接两端头的正确位置。
（7）用千斤顶将安放好的顶模具加压。此步骤注意的是：次千斤顶加压压力不要过大大，加压至模具顶模和底模之间距离在2cm左右。待熔接钢边橡胶止水带的生胶片硫化一段时间，约5～10分钟后再进行千斤顶的二次加压。
（8）千斤顶二次加压是将模具缝隙加压至设计钢边橡胶止水带断面。加压后，保持模具温度在140～150℃之间，时间约20～30分钟即可开模。
（9）开模检查。如检查发现生胶片熔合不饱满，存在缺胶、开裂、分层等现象需返回至步骤1重新开始钢板橡胶止水带的端头热熔接。如检查发现橡胶止水带接头处熔合饱满，不脱胶，可以进行下一步骤。
（10）将已熔接好的橡胶止水带的钢边连接处用钉子或钢丝连接好，或将此接头连接处的钢边焊接牢固。
（11）再次检查接头的熔接质量和钢边的连接质量，质量合格后可将熔接后的橡胶止水带放置至温度降至常温后，开始钢边橡胶止水带在施工缝处的加固安装。
注：硫化温度、硫化压力、硫化时间因止水带材料而异，具体数据可向本公司技术科咨询。
钢边橡胶止水带：必须有生厂厂家出具的出厂合格证，并在进场时取样复检，只有在复检各项性能指标合格后方可使用。聚***硬质泡沫板：选择厚度符合设计变形缝宽度要求的规则聚***硬质泡沫板，方便安装使用。双组份聚硫密封膏：必须有生产厂家出具的出厂合格证，并在进场时取样复检，只有在复检各项性能指标合格后方可使用。
主要机具一览表序号 机具名称 型号 单位 数量 用途
1热熔机 150℃ 台 1 钢边橡胶止水带橡胶热熔连接
2电钻 JPS-15\20 台 1 钢边橡胶止水带钢板钻孔
3铆枪 台 1 钢边橡胶止水带钢板铆钉连接
4电焊机 ZX5-400 台 1 钢板焊接
