桥梁伸缩缝本身是为满足桥面自由伸缩变形而设计的，意在调节由车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和连接。一般被设置在两梁之间，梁端与桥台之间或桥梁的交接位置上，这样伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶通过时就能舒适平稳通过，不会突跳也不会发生噪音。

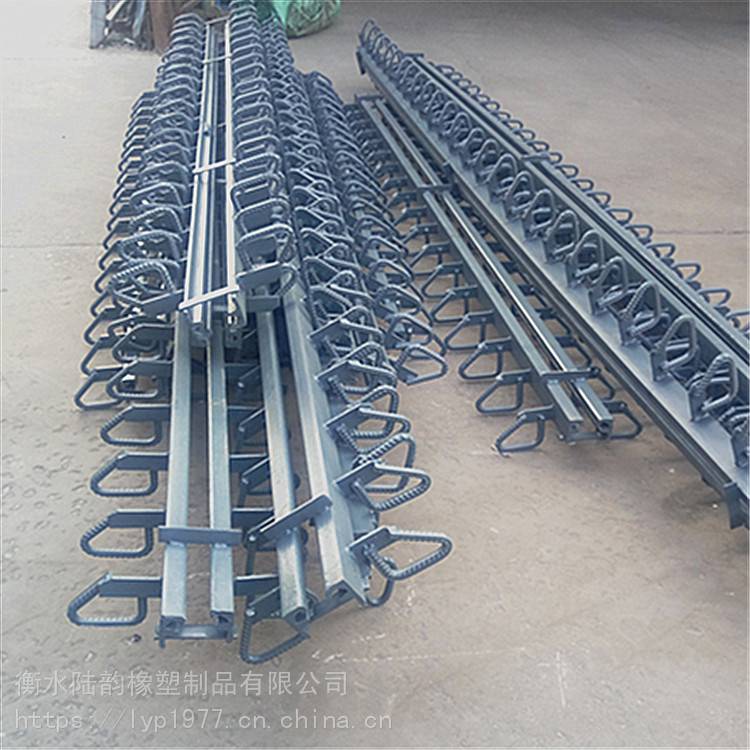

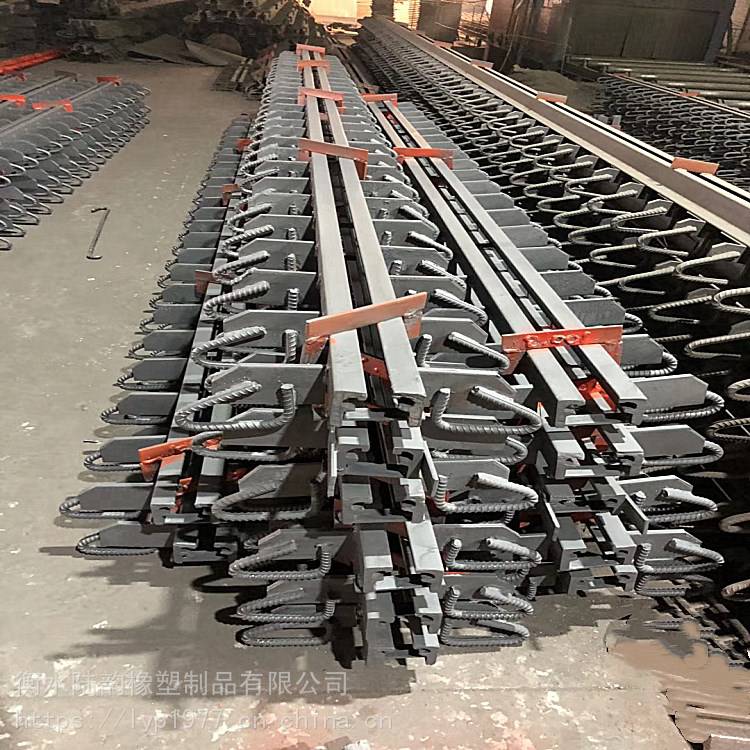

模数式桥梁伸缩缝 对接式桥梁伸缩缝使用部位 伸缩缝的规格有：D型桥梁伸缩缝、RG型钢伸缩缝、XF型伸缩缝、C型钢桥梁伸缩缝、F型钢桥梁伸缩缝、E型钢桥梁伸缩缝、L鸟型伸缩缝、FM型伸缩缝等多种型钢伸缩缝及各种钢板伸缩缝。

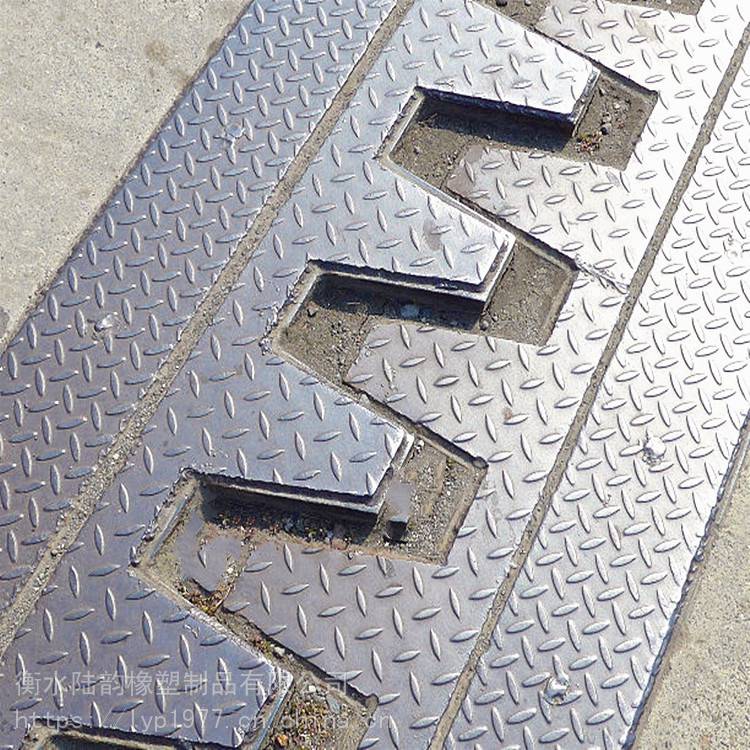

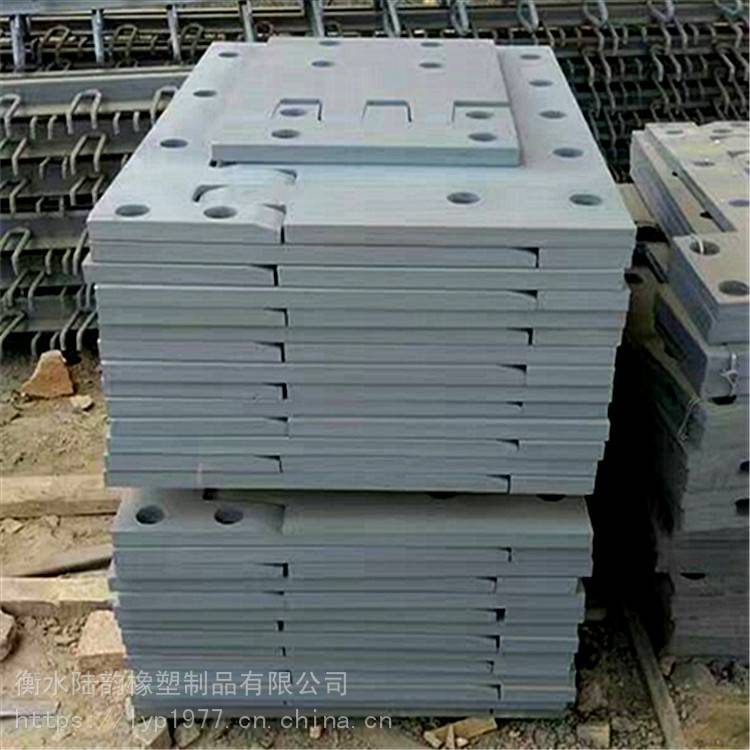

模数式桥梁伸缩缝 对接式桥梁伸缩缝使用部位 桥梁伸缩缝（单组式伸缩缝、多组式伸缩缝、sf梳齿形钢板伸缩缝、RB多向变位钢板伸缩缝、异型钢伸缩缝、TST无缝伸缩缝原料）我公司生产的伸缩缝也可按照图纸加工定做，不限型号
模数式桥梁伸缩缝 对接式桥梁伸缩缝使用部位 伸缩缝其做法为：沿建筑物长度方向每隔一定距离预留缝隙，将建筑物从屋顶、墙体、楼层等地面以上构件全部断开，建筑物基础因其埋在地下受温度变化影响小，不必断开。伸缩缝的宽度一般为2厘米到3厘米，缝内填保温材料，两条伸缩缝的间距在建筑结构规范中有明确规定。 若建筑物平面尺寸过长，因热胀冷缩的缘故，可能导致在结构中产生过大的温度应力，需在结构一定长度位置设缝将建筑分成几部分，该缝即为温度缝。对不同的结构体系，伸缩缝间的距离不同，我国现行规范《混凝土结构设计规范》G***010-2010对此有规定。桥梁伸缩缝指的是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠
工程技术人员在选择了伸缩缝装置后，为了便于工厂加工制造，应向加工厂提供下列文件：桥梁的横断面图：包括横坡、人行道、安全带、栏杆的位置尺寸等详细设计资料。伸缩装置的施工实施时间及安装时温度和变化幅崐度。用户有特殊要求时要明确注明。这便于工厂按用户要求加工制造、组建出厂，避免不必要的返工，达到服务。如不提供安装时值。则工厂一律按横向缝宽压缩一半出厂。
模数式桥梁伸缩缝 对接式桥梁伸缩缝使用部位 桥梁伸缩量计算条件：
1、跨径组合
2、伸缩梁长(1/2桥长)
3、温度变化范围
4、砼线膨胀系数
5、收缩应变
6、徐变系数
7、弹性模量
8、收缩徐变的折减系数
9、预应力截面平均应力
10、伸缩装置的安装温度计算：
梁体因温度变化产生的伸缩量为：△lt=a×(t2-t1)×L×1000=13.8mm
温度升引起的伸长量：△lt+=a×(t2-Test)×L×1000=5
温度降低引起的缩短量：△lt-=a×(Test-t1)×L×1000=8.75mm
砼收缩引起的缩短量：△ls=∈∞×L×β×1000=1.5mm
砼徐变引起的梁体缩短量：△ls=бp/Ec×δc×L×β×1000=R=0.04L=1.0mm 2.0mm
因车辆荷载作用使梁体挠曲使伸缩装置开口产生的位移：mm1×25=25 m°
L=25m-15～+40a=1.0E-05∈∞=2.0E-04δc=2Ec=3.45E+04β=0.3бp=Tset=4.620MPa°CMPaC
总伸长量=△lt+=5mm总缩短量=△lt-+△ls+△ls=12.3mm所以:基本伸缩量=总伸长量+总缩短量=17mm提30%后为22 mm
注:提系数β可取1.2～1.4。
同样梁端设计开口量=总伸长量×1.3=6.5 mm梁端设计闭口量=总缩短量×1.3=15.9mm
1、选用D60伸缩装置变形范围f为50～110则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9所选伸缩缝型号满足要求
2、选用D60伸缩装置变形范围f为50～110
则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9
所选伸缩缝型号满足要求>50<110>50<110
模数式桥梁伸缩缝 对接式桥梁伸缩缝使用部位 存放 安装伸缩缝有哪些注意事项

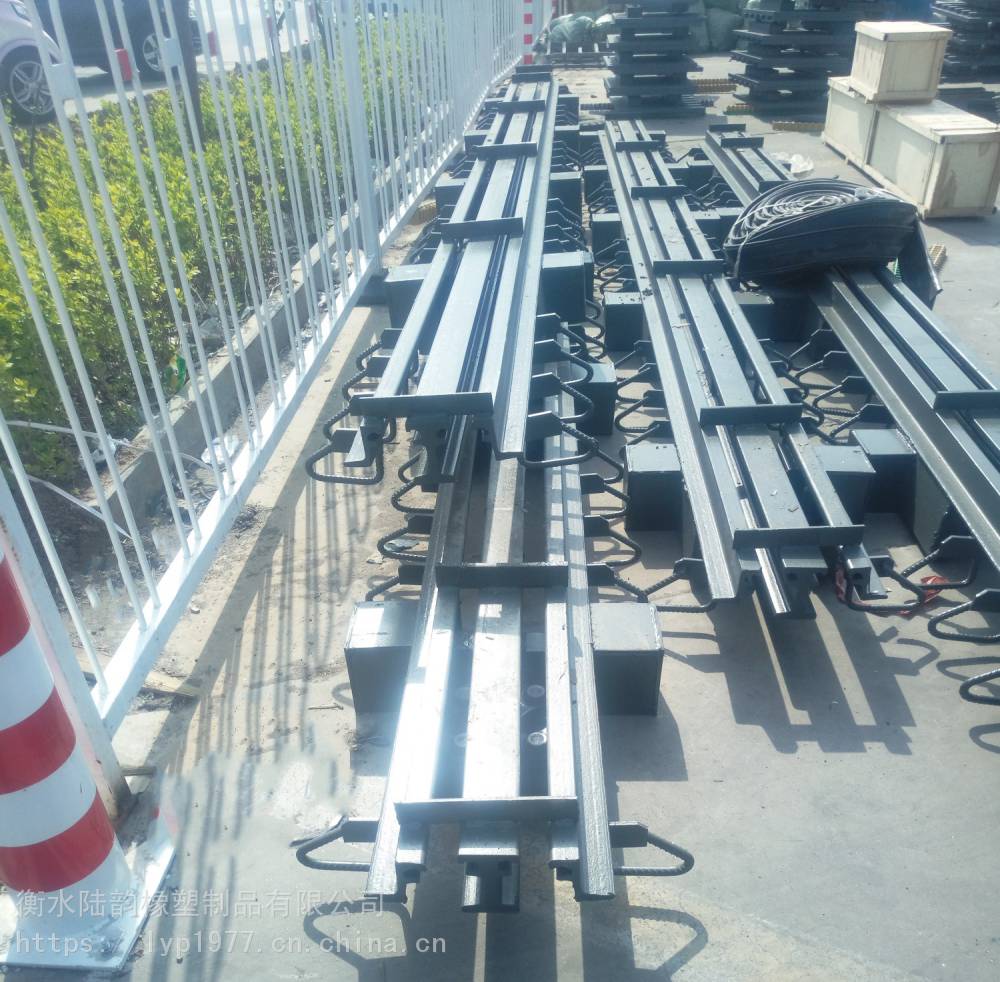

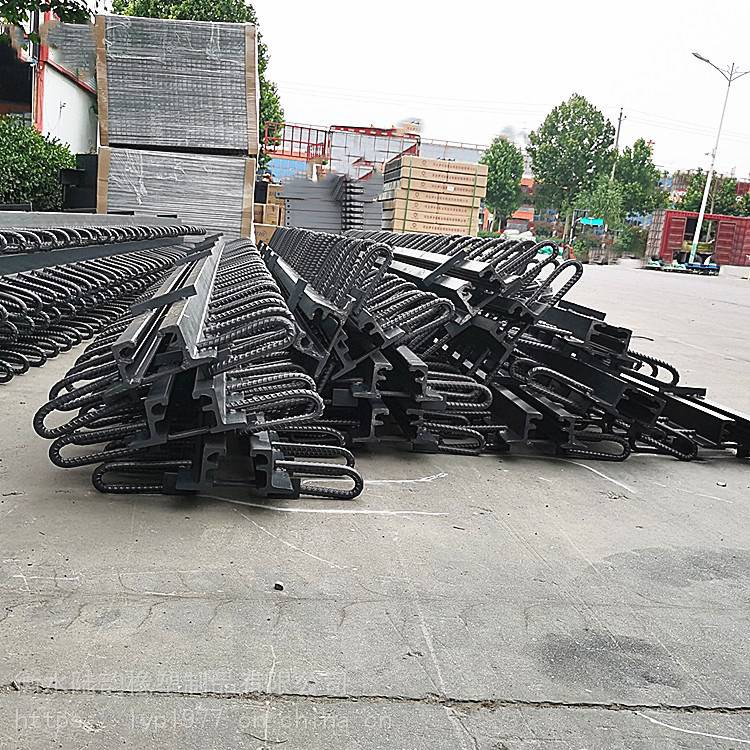

1、伸缩装置因受运输长度限制，可分段制造，现场拼接。存放在工地的伸缩装置应平行放置，不得交叉堆放，以防变形。
2、出厂时，连接卡具仅为运输方便而设，缝隙并不是置。伸缩装置安装时，应在监理工程师的认可下方可进行。如设计文件上有规定，以桥梁设计文件所规定的为依据。
3、伸缩装置吊装位前，应将预留槽内的混凝土打毛，清扫干净。安装时伸缩装置顺桥向的宽度a值，应对称放在伸缩缝的间隙上，并使其顶面标与设计标吻合后垫平，然后穿放衡向的联接水平钢筋，将伸缩装置上的锚固钢筋与梁上预埋钢筋两侧焊牢（尽量增加焊接点与焊接长度，以延长伸缩装置的使用寿命），放松卡具，使其自由伸缩，此时伸缩装置已进入工作状态。
4、完成上述工序后，安装必要模板，以防止沙浆流入伸缩缝内，然后认真用水清洗。在混凝土预留槽内浇筑大于C50的混凝土。浇筑混凝土时应采取必要的措施，振捣密实。
5、砼初凝后，拔掉模板，及时扫除伸缩缝内及异型钢装胶带槽内的***。
