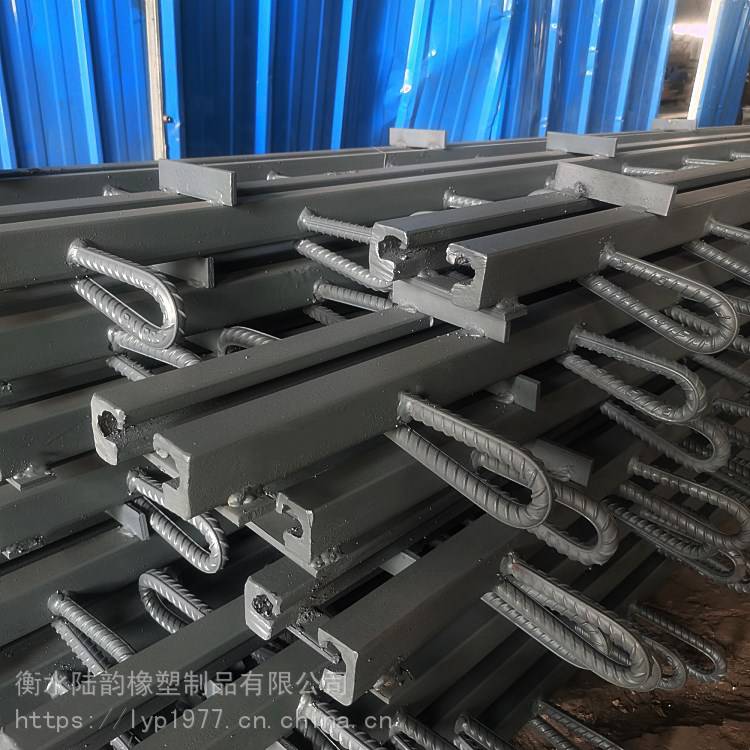

伸缩缝主要型号有：Cd型模数式伸缩缝、Fd型模数式伸缩缝、和Fm型模数式伸缩缝，其痊移量为0-80mm。其中Cd、Fd、Fm型伸缩缝由热轧F、C型钢，橡胶密封带和锚固系统组成。热轧F、C型钢我们采用伸缩缝为Q345(16Mn)，具有良好的综合力学性能，其嵌装橡胶密封带的槽口尺寸稳定，公差符合要求。
成品桥梁伸缩缝 陆韵***0型单组式桥梁伸缩缝加工方式 伸缩缝产品特点：建筑度低,国产热轧整体成型,异型钢材度仅50mm,结构简单,安装方便,具有明显的可靠性,舒适性和耐久性。适用于桥面铺装层厚度等于或大于80mm,伸缩量小于等于80mm的各种桥梁,既方便旧桥梁伸缩缝更换,又可供新桥梁修建选用。由于一些伸缩缝安装不适会产生跳车现象,不但在国内的公路桥梁上存在,在国外也尚未解决,因此,我们为了扫除台阶,防止跳车,保持良好的路况,有关部门及施工单位采用了许多行之措施与办法,在动难逃很大程度上减少了桥梁伸缩缝处跳车病害。其中桥梁伸缩缝的安装施工是公路桥梁建设中一项极为重要的施工项目,安装质量的好坏直接影响到行车的平稳性和舒适性,大型桥梁的服务质量及使用年限。
成品桥梁伸缩缝 陆韵***0型单组式桥梁伸缩缝加工方式 桥梁伸缩量计算条件：
1、跨径组合
2、伸缩梁长(1/2桥长)
3、温度变化范围
4、砼线膨胀系数
5、收缩应变
6、徐变系数
7、弹性模量
8、收缩徐变的折减系数
9、预应力截面平均应力
10、伸缩装置的安装温度计算：
梁体因温度变化产生的伸缩量为：△lt=a×(t2-t1)×L×1000=13.8mm
温度升引起的伸长量：△lt+=a×(t2-Test)×L×1000=5
温度降低引起的缩短量：△lt-=a×(Test-t1)×L×1000=8.75mm
砼收缩引起的缩短量：△ls=∈∞×L×β×1000=1.5mm江都市陆韵***0型单组式桥梁伸缩缝型钢制成
砼徐变引起的梁体缩短量：△ls=бp/Ec×δc×L×β×1000=R=0.04L=1.0mm 2.0mm
因车辆荷载作用使梁体挠曲使伸缩装置开口产生的位移：mm1×25=25 m°
L=25m-15～+40a=1.0E-05∈∞=2.0E-04δc=2Ec=3.45E+04β=0.3бp=Tset=4.620MPa°CMPaC
总伸长量=△lt+=5mm总缩短量=△lt-+△ls+△ls=12.3mm所以:基本伸缩量=总伸长量+总缩短量=17mm提30%后为22 mm
注:提系数β可取1.2～1.4。
同样梁端设计开口量=总伸长量×1.3=6.5 mm梁端设计闭口量=总缩短量×1.3=15.9mm
1、选用D60伸缩装置变形范围f为50～110则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9所选伸缩缝型号满足要求
2、选用D60伸缩装置变形范围f为50～110
则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9
所选伸缩缝型号满足要求>50<110>50<110
成品桥梁伸缩缝 陆韵***0型单组式桥梁伸缩缝加工方式 存放 安装伸缩缝有哪些注意事项

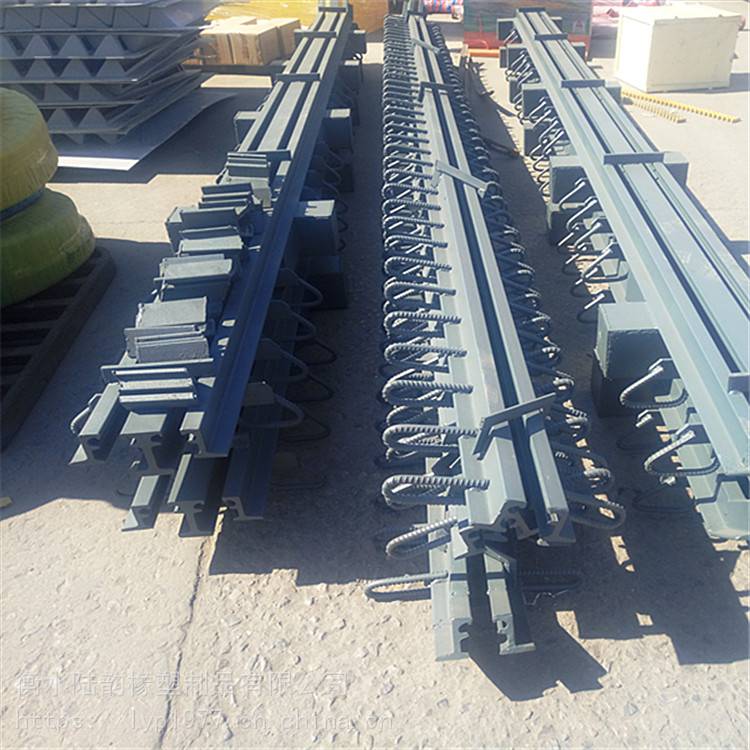

1、伸缩装置因受运输长度限制，可分段制造，现场拼接。存放在工地的伸缩装置应平行放置，不得交叉堆放，以防变形。
2、出厂时，连接卡具仅为运输方便而设，缝隙并不是置。伸缩装置安装时，应在监理工程师的认可下方可进行。如设计文件上有规定，以桥梁设计文件所规定的为依据。
3、伸缩装置吊装位前，应将预留槽内的混凝土打毛，清扫干净。安装时伸缩装置顺桥向的宽度a值，应对称放在伸缩缝的间隙上，并使其顶面标与设计标吻合后垫平，然后穿放衡向的联接水平钢筋，将伸缩装置上的锚固钢筋与梁上预埋钢筋两侧焊牢（尽量增加焊接点与焊接长度，以延长伸缩装置的使用寿命），放松卡具，使其自由伸缩，此时伸缩装置已进入工作状态。
4、完成上述工序后，安装必要模板，以防止沙浆流入伸缩缝内，然后认真用水清洗。在混凝土预留槽内浇筑大于C50的混凝土。浇筑混凝土时应采取必要的措施，振捣密实。
5、砼初凝后，拔掉模板，及时扫除伸缩缝内及异型钢装胶带槽内的***。
