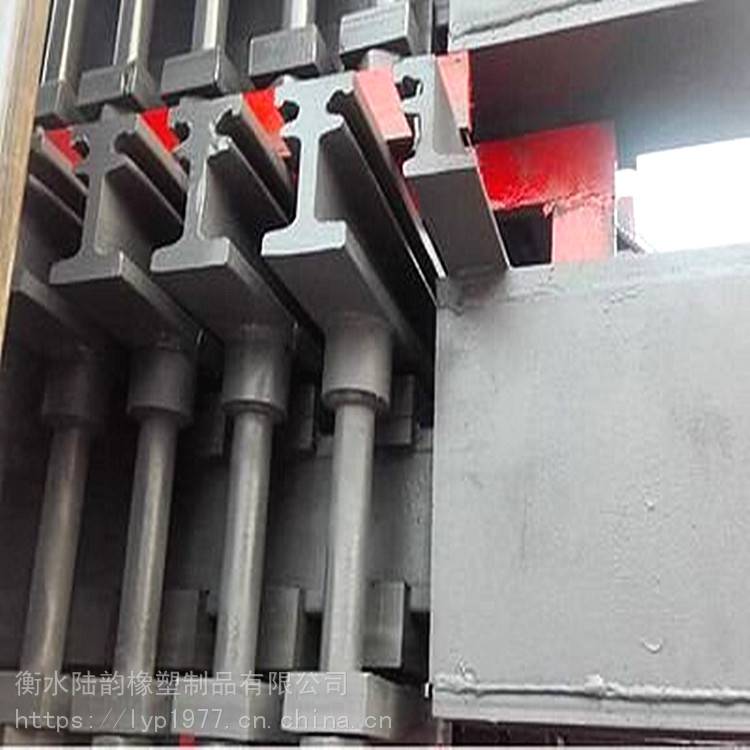

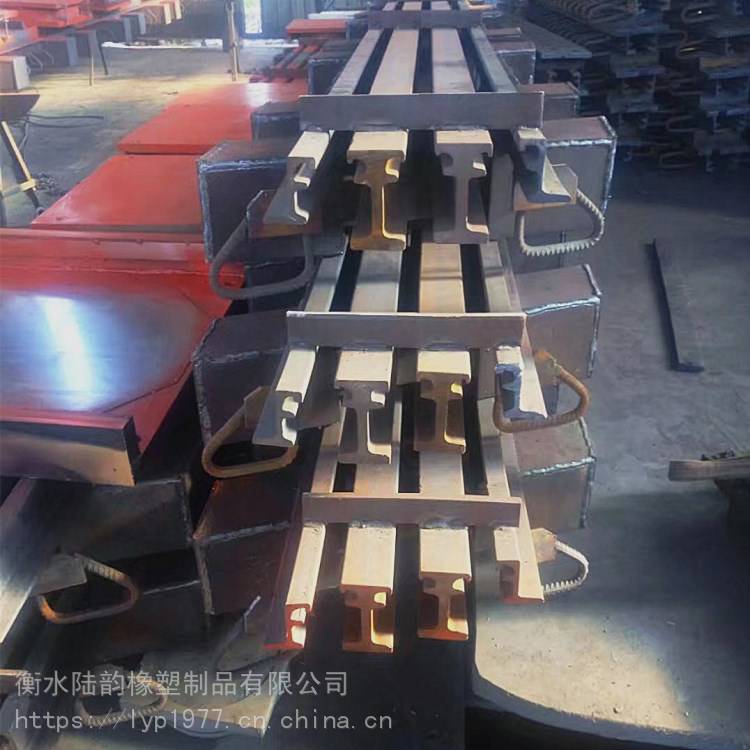

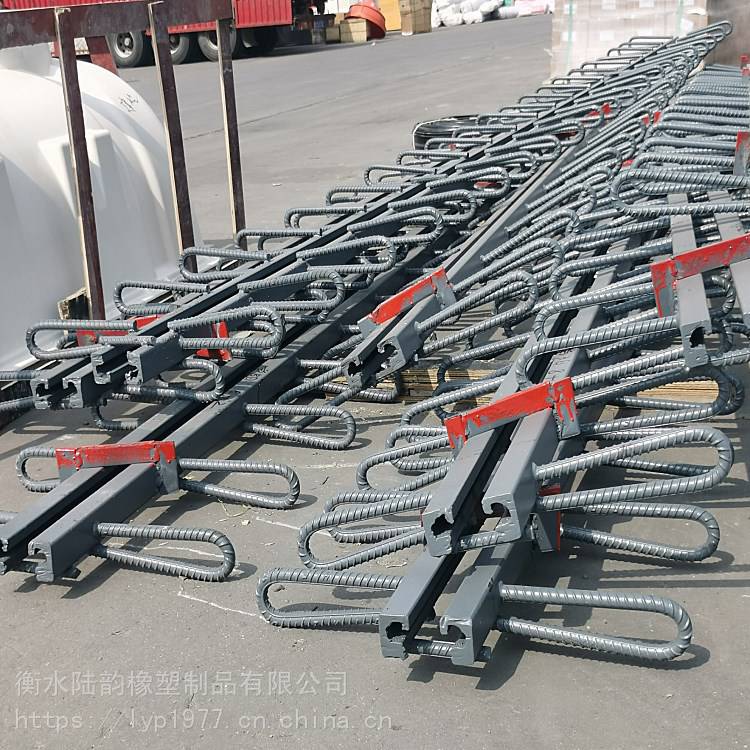

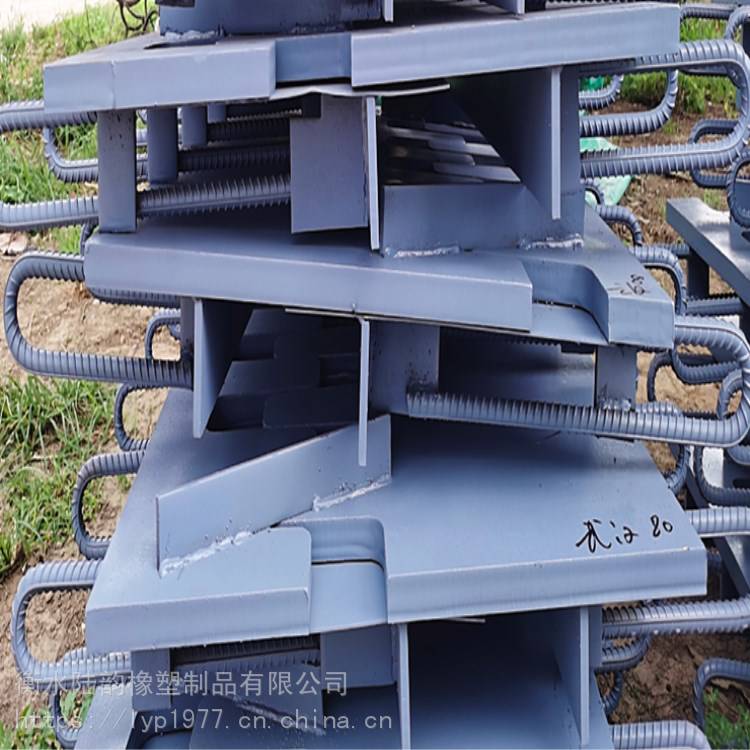

组合式伸缩缝 梳齿型桥梁伸缩缝配件安装简便
桥梁伸缩缝本身是为满足桥面自由伸缩变形而设计的，意在调节由车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和连接。一般被设置在两梁之间，梁端与桥台之间或桥梁的交接位置上，这样伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶通过时就能舒适平稳通过，不会突跳也不会发生噪音。
组合式伸缩缝 梳齿型桥梁伸缩缝配件安装简便 伸缩缝其做法为：沿建筑物长度方向每隔一定距离预留缝隙，将建筑物从屋顶、墙体、楼层等地面以上构件全部断开，建筑物基础因其埋在地下受温度变化影响小，不必断开。伸缩缝的宽度一般为2厘米到3厘米，缝内填保温材料，两条伸缩缝的间距在建筑结构规范中有明确规定。 若建筑物平面尺寸过长，因热胀冷缩的缘故，可能导致在结构中产生过大的温度应力，需在结构一定长度位置设缝将建筑分成几部分，该缝即为温度缝。对不同的结构体系，伸缩缝间的距离不同，桥梁伸缩缝指的是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠
工程技术人员在选择了伸缩缝装置后，为了便于工厂加工制造，应向加工厂提供下列文件：桥梁的横断面图：包括横坡、人行道、安全带、栏杆的位置尺寸等详细设计资料。伸缩装置的施工实施时间及安装时温度和变化幅崐度。用户有特殊要求时要明确注明。这便于工厂按用户要求加工制造、组建出厂，避免不必要的返工，达到服务。如不提供安装时值。则工厂一律按横向缝宽压缩一半出厂。
组合式伸缩缝 梳齿型桥梁伸缩缝配件安装简便 桥梁伸缩量计算条件：
1、跨径组合
2、伸缩梁长(1/2桥长)
3、温度变化范围
4、砼线膨胀系数
5、收缩应变
6、徐变系数
7、弹性模量
8、收缩徐变的折减系数
9、预应力截面平均应力
10、伸缩装置的安装温度计算：
梁体因温度变化产生的伸缩量为：△lt=a×(t2-t1)×L×1000=13.8mm
温度升引起的伸长量：△lt+=a×(t2-Test)×L×1000=5
温度降低引起的缩短量：△lt-=a×(Test-t1)×L×1000=8.75mm
砼收缩引起的缩短量：△ls=∈∞×L×β×1000=1.5mm
砼徐变引起的梁体缩短量：△ls=бp/Ec×δc×L×β×1000=R=0.04L=1.0mm 2.0mm
因车辆荷载作用使梁体挠曲使伸缩装置开口产生的位移：mm1×25=25 m°
L=25m-15～+40a=1.0E-05∈∞=2.0E-04δc=2Ec=3.45E+04β=0.3бp=Tset=4.620MPa°CMPaC
总伸长量=△lt+=5mm总缩短量=△lt-+△ls+△ls=12.3mm所以:基本伸缩量=总伸长量+总缩短量=17mm提30%后为22 mm
注:提系数β可取1.2～1.4。
同样梁端设计开口量=总伸长量×1.3=6.5 mm梁端设计闭口量=总缩短量×1.3=15.9mm
1、选用D60伸缩装置变形范围f为50～110则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9所选伸缩缝型号满足要求
2、选用D60伸缩装置变形范围f为50～110
则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9
所选伸缩缝型号满足要求>50<110>50<110
组合式伸缩缝 梳齿型桥梁伸缩缝配件安装简便 伸缩缝施工工艺
1)桥面沥青砼铺装层施工完毕后，清扫伸缩缝周边的桥面，按设计要求确定的槽口宽度放样、切缝、移走切除掉的路面材料并将槽口清理干净。
2)在距槽口边缘50 nlm，横桥向每间隔250 Film 打人一个膨胀螺栓，度至1/2槽口深，并在螺栓内侧螺帽上顺缝方向通焊一根 12的钢筋，或先钻 12深60 mm 的孔。打人 12×100 mm钢筋，然后在顶端内侧顺缝方向焊一根 12钢筋。
3)压水枪清洗槽口，然后用喷射器烤热、烘干槽口表面。在相邻梁端缝隙内填海绵胶条，尽量填满，不留空隙。
4)在槽口外露面上均匀涂刷TST粘合剂，等待15 min后浇人溶化的TST，并用刮板均匀地涂抹在槽口底面与侧面，厚度1～2 mnl。然后放人跨缝钢板，以钉固定，并注意对中。
5)从槽口一端开始，放人已炒热(130～150℃ )的大石子，均匀摊铺段，摊铺长度2～3 m，厚度以能见到底层的TST为准。然后浇入TST，淹没石子。
6)铺二层石子，厚度以能见到下层的TST为准，再次浇灌TST，淹没石子。本项目因槽口较深，共三铺三浇。
7)铺上炒热的小石料，出桥面10mm，用平板振动器振实，然后用刮板刮平。一般为防止下沉，出桥面l～2 mm ，这时可任意修整，并用铁锨拍平。
8)浇灌上足够的TST，淹没石子，这时为防止TST流到两边桥面上。可在槽口两边用木板挡住，以保持边缘的整齐。
9)按以上方法继续做下一段，直至整幅或半幅做完。从一端开始，用的摊铺器摊铺封面(TST用量根据下渗情况掌握)，用烧热的铁锹刮平，一边浇，一边向后刮，修整表面，整个过程需要用喷射器保温，表面TST不得出石料2 mm。
10)修整边缘，去掉两边挡板，冷却1～2h，开放交通。
