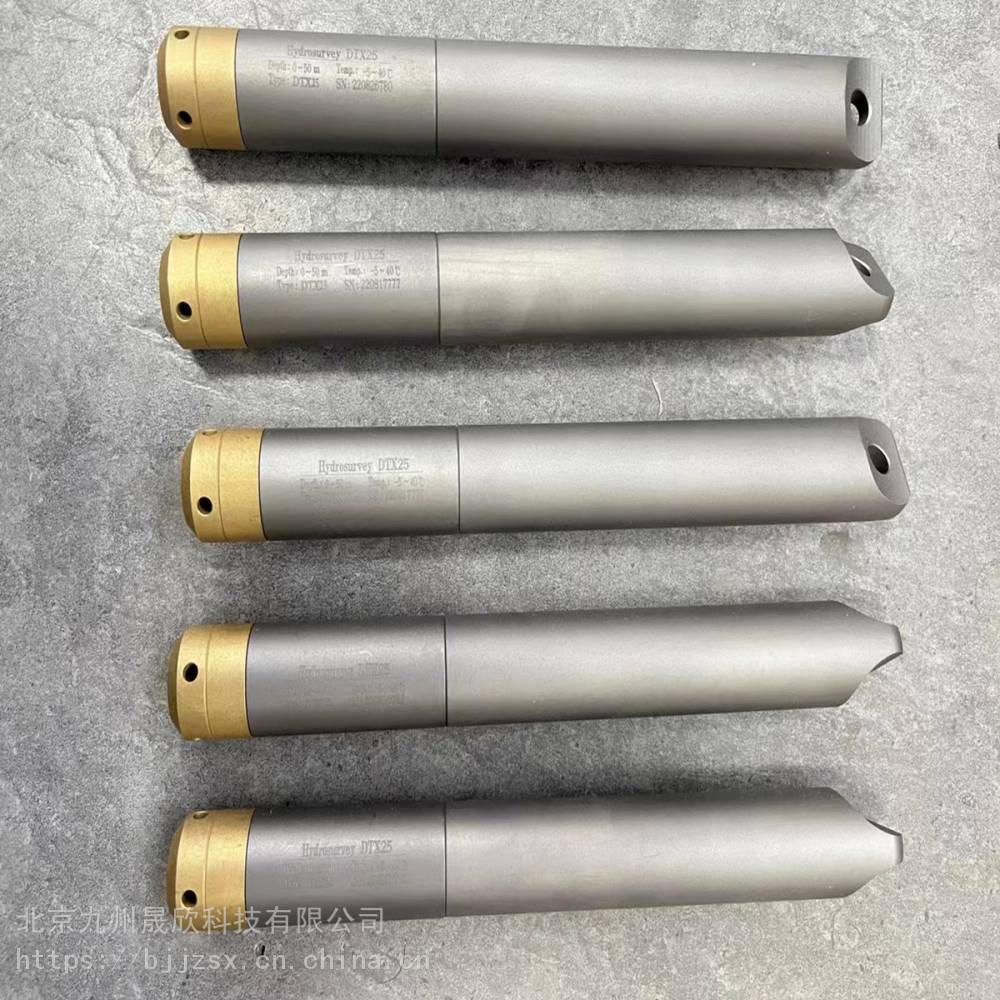

自容水位水温测定仪 地下水水温数据监测仪 九州晟欣品牌是一款自容式内部电池自供电的液位水位监测仪器，可用于长期记录水深(压力)和温度,全不锈钢或钛合金结构,水位记录仪包含了水位及温度传感器、内置大容量FLASH存储器及高容量长寿命锂电池，所有功能都集成在直径26mm的金属外壳的仪器内，适合地表水、地下水及海洋环境的水位、水温测量。
自容水位水温测定仪 地下水水温数据监测仪 九州晟欣品牌特点：
自容式：无电缆线引出，水下密封性强
高稳型：高品质高稳定性压力感测元件
精度高：水位精度0.05%F.S，分辨力1mm；温度 精度±0.5°C,分辨率0.01°C
多功能：内部自带电池和存储器，可定时采集及存储数据
功耗低：智能电源管理设计，采集功耗3-4MA
功能全：水位、水温、水压等要素同时实时监测
气压补偿：采用大气压直接测量补偿方式（可选绝压）
信号标准：RS485接口MODBUS-RTU标准通信协议
防护等级：全不锈钢密封结构，IP68防护
温度补偿：全量程数字化校准，全温区温度误差补偿
传感器电气特性：有过电压保护、浪涌电压保护及电源极性反接保护，避免操作失误引起的电气损坏
1.2应用领域
自容水位水温测定仪 地下水水温数据监测仪 九州晟欣品牌主要应用领域有：
地下水位水温数据监测
海洋潮位液位监测
海绵城市城市防汛液位监测
水库、大坝水位实时监测
湖泊、地表径流水位监测
无人值守水文监测站点
工业控制系统现场液位监测
1.3产品规格
自容水位水温测定仪 地下水水温数据监测仪 九州晟欣品牌基本规格
| 压力式水位计 | 外形尺寸 | φ26mm 长度197mm |
自容水位水温测定仪 地下水水温数据监测仪 九州晟欣品牌基本性能参数
表1-2基本性能参数说明
| 参数项 | 说明 | |
| 主要性能指标 | 敏感元件 | 高稳型 长期使用无漂移 |
| 量程 | 0～10m H₂O…0～200m H₂O | |
| 水位精度 | 0.05%F.S（0～70℃）、1级精度 | |
| 水位分辨力 | 1mm | |
| 稳定性 | 0.05%F.S/年 | |
| 过载 | 2X F·S | |
| 温度精度 | ±0.5℃ | |
| 温度分辨率 | 0.1℃ | |
| 时间漂移 | ≤±1cm/10d(水温变化≤±3℃) | |
| 温度漂移 | ≤±1cm（水温变化4℃～40℃） | |
| 内部电池寿命 | 10年（记录一次/60分钟） | |
| 存储容量 | ＞50000条记录（水位+水温+电压+时间） | |
| 实时时钟 | ＜±5分钟/年 | |
| 电气特性 | 温补范围 | 0～50℃ |
| 工作温度 | -10～80℃ | |
| 供电电压 | DC5～30V （典型24V） | |
| 内部电池：2.7～3.6VDC | ||
| 电源保护 | 防反接、过电压保护 | |
| 输出方式 | RS485数字信号/MODBUS-RTU协议128个变送器节点 | |
| 结构特性 | 壳体材质 | 316L不锈钢 |
| 测量介质 | 流体介质 | |
| 电缆材质 | 聚氨脂或聚*** | |
| 电缆规格 | Φ7.6mm导气屏蔽双钢丝线缆， | |
| 环境特性 | 防护等级 | IP68 |
| 重量 | 约300克（不含线缆） | |
| 环境振动： | 承受GB/T9359所规定振动试验 | |
| 自由跌落 | 承受GB/T9359所规定的跌落试验 | |
| 电磁环境 | 符合GB/T17626.8第3级 | |
| 平均无故障时间 | 不小于30000h |
自容水位水温测定仪 地下水水温数据监测仪 九州晟欣品牌工作原理
利用压力传感器来直接或间接感应水体静水压力从而实现水位测量的仪器。包括压力传感器及有关的引压、信号传输、数据处理（含存贮、编码和记录）等装置。采用静压液位测量原理，***处理单元实时采集压力传感器、温度传感器，并在内部运用复杂算法对压力传感器数据进行线性修正和温度补偿；系统采用传感器全部为高稳定性，高精度传感器，从根本上保证了产品的稳定性和精度；产品为RS485数字输出接口，数据协议为标准MODBUS-RTU协议，支持组网。
2.1现场安装
使用注意
1）产品底部要尽量远离水体底部而且尽量垂直安装，以避免底部污泥和杂物堵塞产品探头入水口，保证测量精度；
2）严禁拆掉导水堵头使用，严禁用硬物碰触产品压力膜片；
3）产品应缓缓放入测井或其他应用现场，严禁随意抛投，避免产生水锤损坏压力传感器；
4）所测水体的变幅建议在产品满量程70%～90%范围内为宜，以确保有足够的分辨力、精度和必要的安全过载能力；
5）产品防水电缆屏蔽层必须和金属接线盒，金属保护套等可靠金属连接在一起，并与就近的大地可靠连接，以保证抗雷击保护能力；
6）导气电缆的双钢丝必须紧固安装到现场紧固装置上（特别是大量程），保证产品工作稳定性和测量结果的准确可靠；
7）使用过程中请严格按照下述建议接线顺序接线，避免线路短接、错接；
8）产品防水导气电缆用户接线端端口导气管处有防水分子塞，应该妥善保护，切勿丢失，特别是在运输和安装过程中避免脱落和损坏，一旦***要及时更换，以避免水和潮气通过电缆进入探头内部，导致损坏；
电气连接

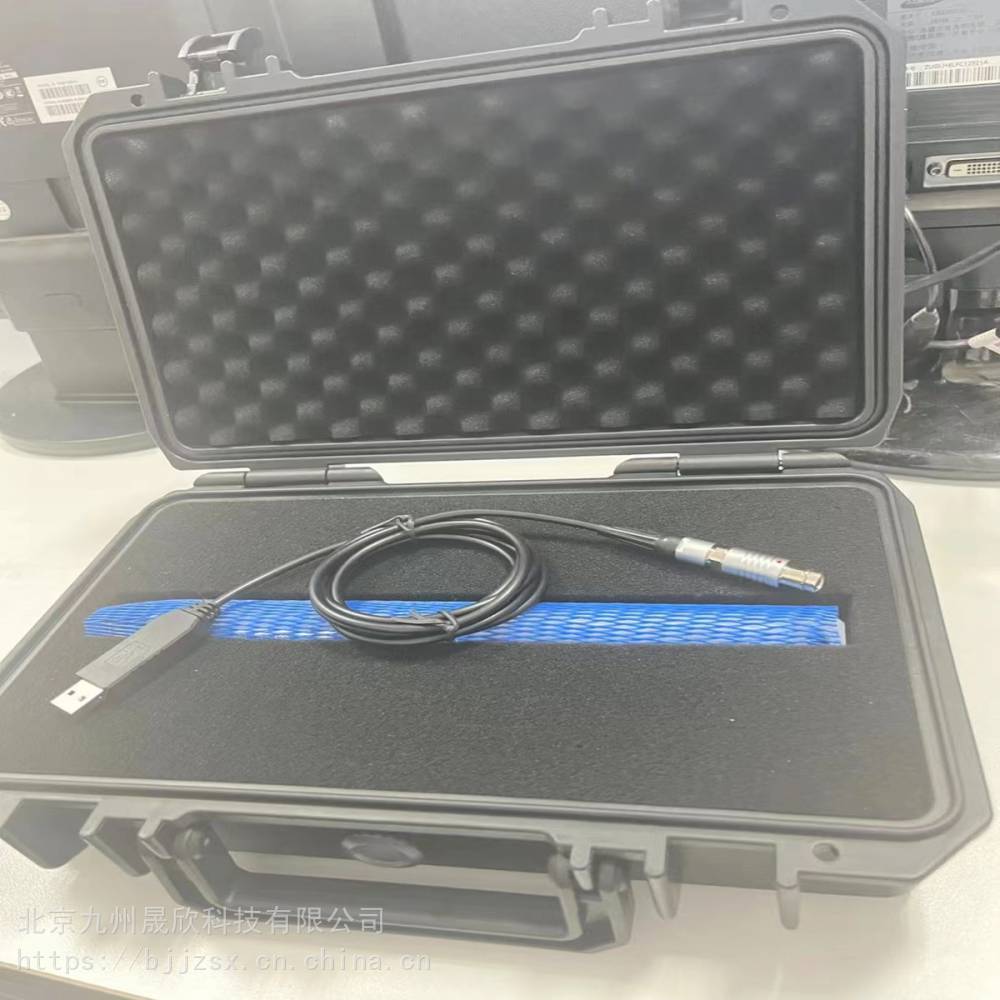

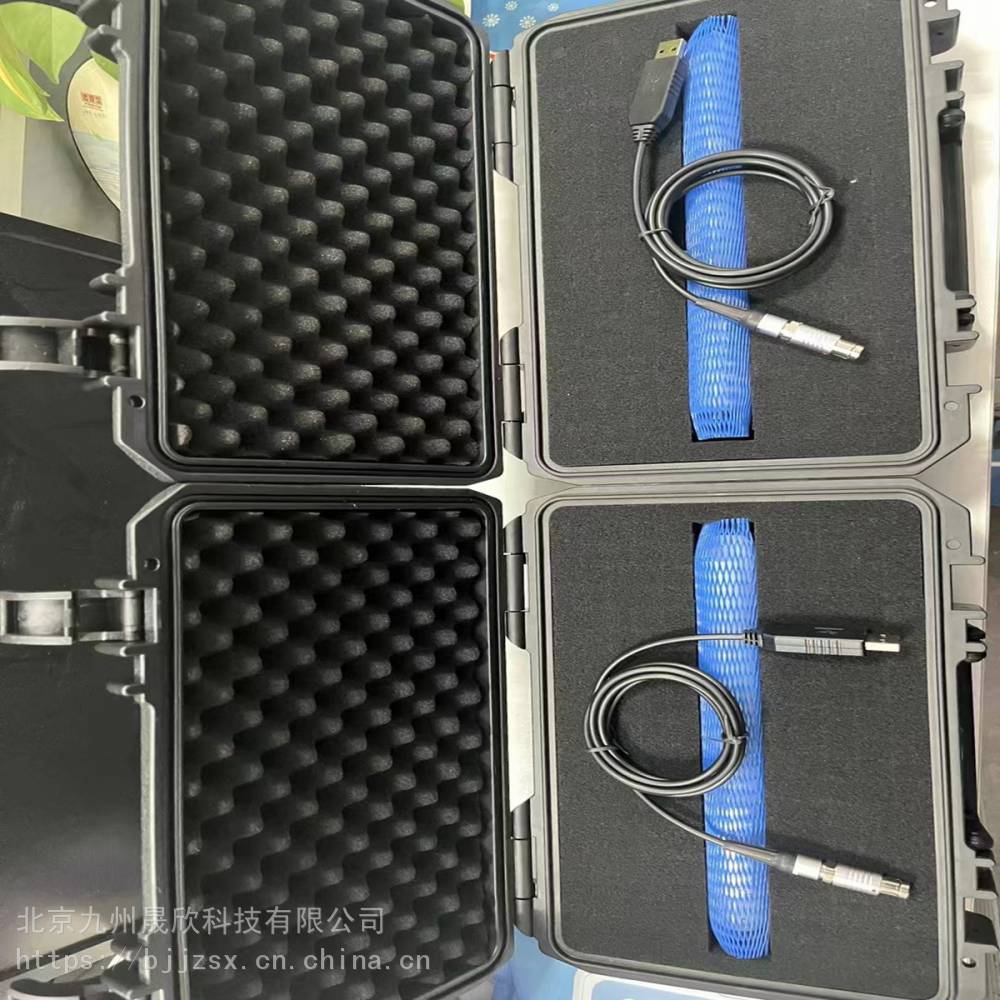

自容式水位水温记录仪/潮位计输出接口为RS485数字输出，产品通过四芯防水连接器与读数器建立连接，如下图所示：
1、本产品运输过程中避免严重磕碰，应有防水防潮措施；
2、产品存储场所应避免腐蚀性气体浸蚀；
3、产品应贮存在0-50℃温度，50%-95%湿度环境下；
4、严禁强烈振动和冲击。

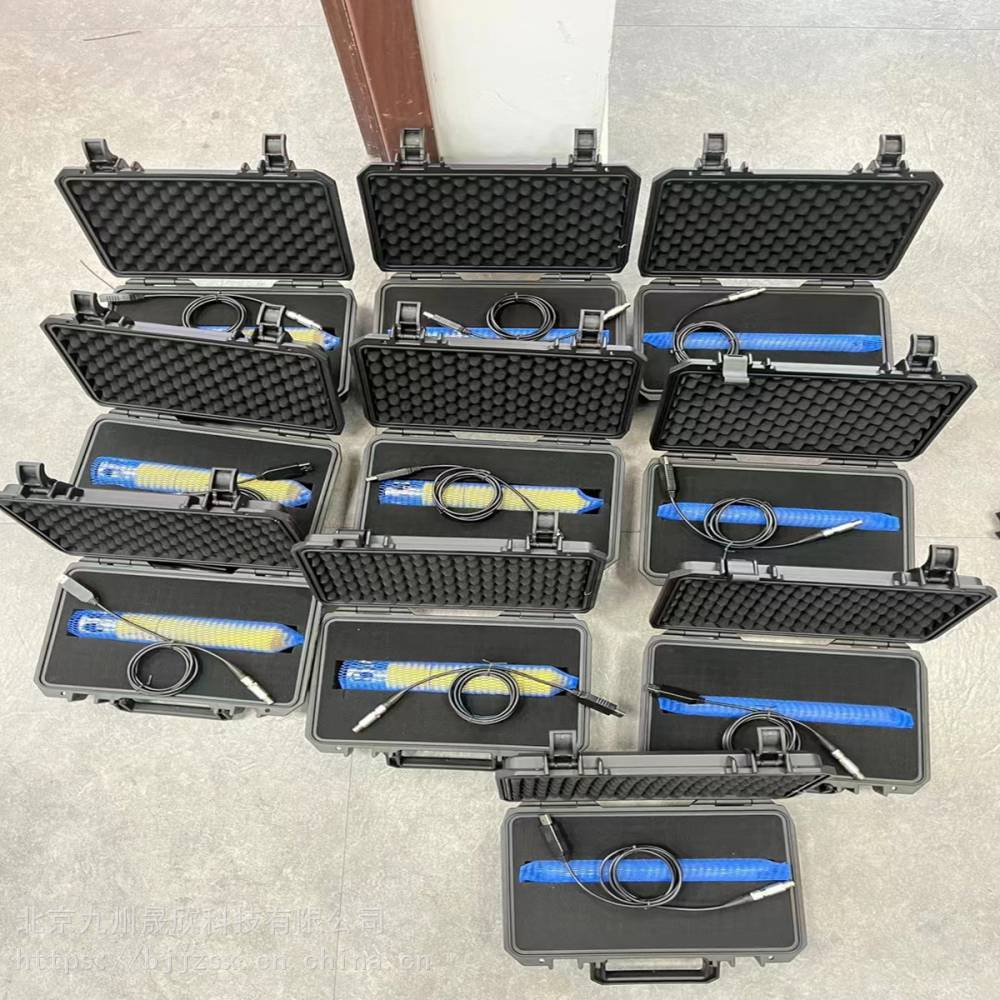

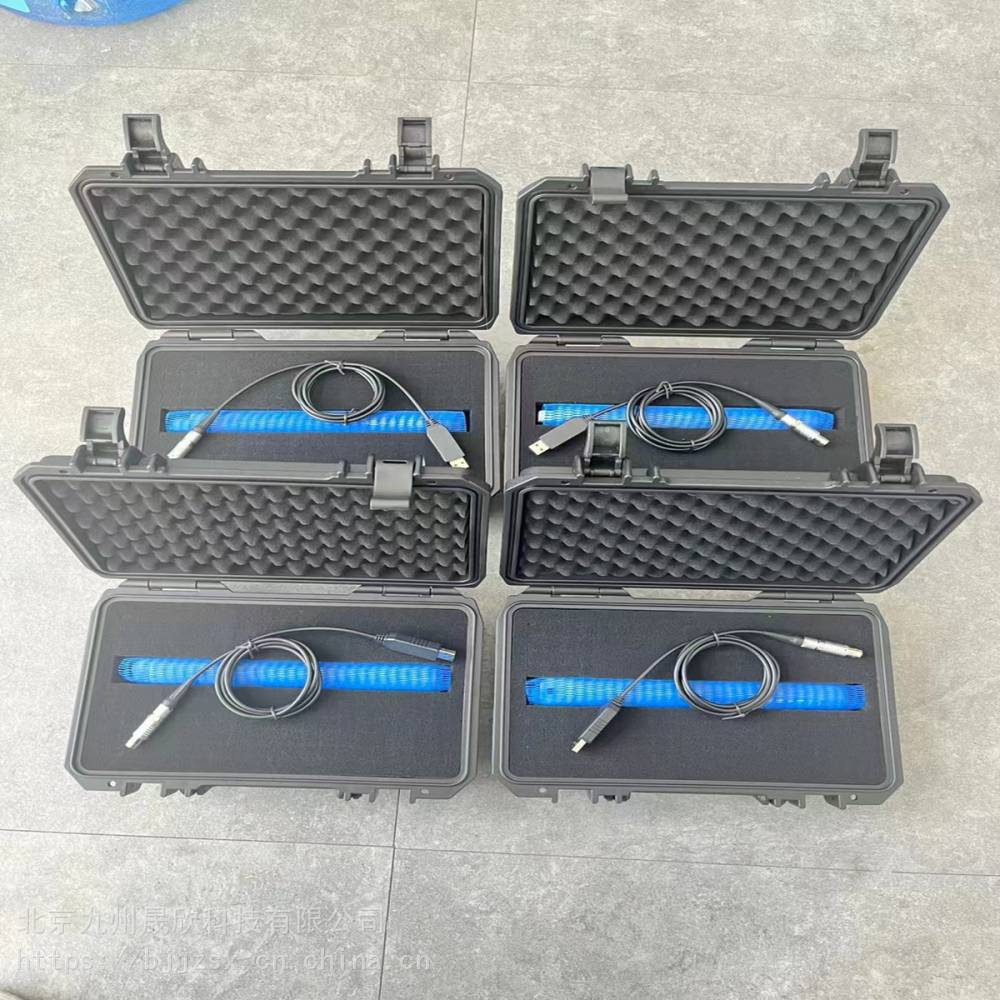

1、开箱后，按装箱单（下表所示）的内容检查文件和附件是否齐全。
2、观察水位计是否因运输而产生损坏等现象，以便妥善处理。
| 序号 | 名称 | 数量 |
| 1 | 装箱单 | 1 |
| 2 | 产品说明书 | 1 |
| 3 | 产品技术手册 | 1 |
| 4 | 产品合格证 | 1 |
| 5 | 自容式水位水温记录仪/潮位计 | 1 |
| 6 | 通信适配器 | 1 |
使用注意事项
l严禁卸下导水堵头使用，严禁拆卸重装
l严禁用硬物碰触压力传感器膜片
l严禁使用时将产品随意抛投至待测液体
l接线时请严格按照推荐接线顺序
l请勿在超量程环境下使用本产品
安全注意事项
l轻拿轻放，严禁***拆卸
l严禁接触强酸、强碱等腐蚀性物质
l严禁超高温使用
