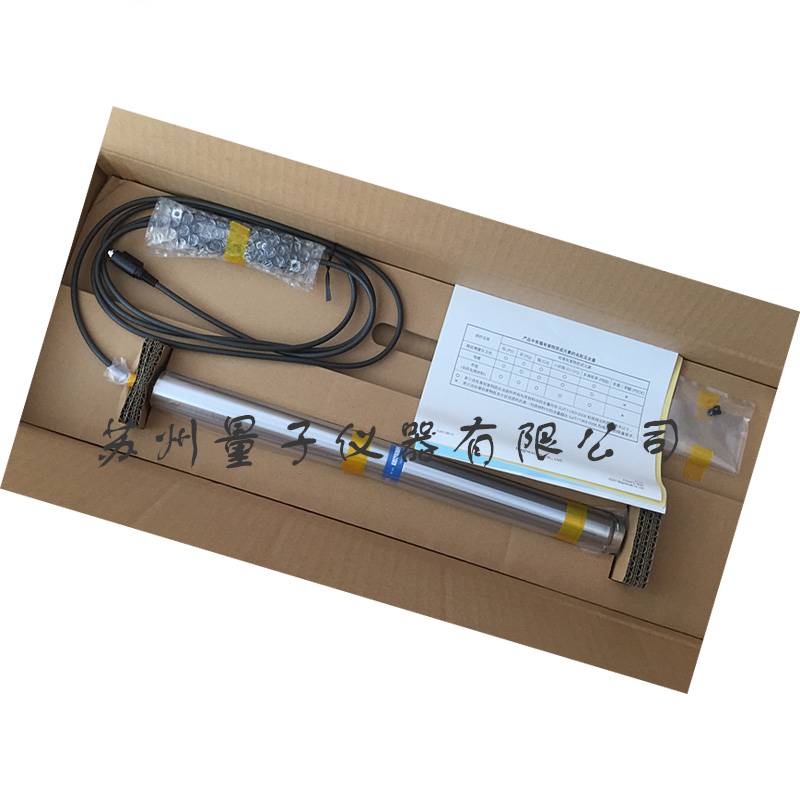

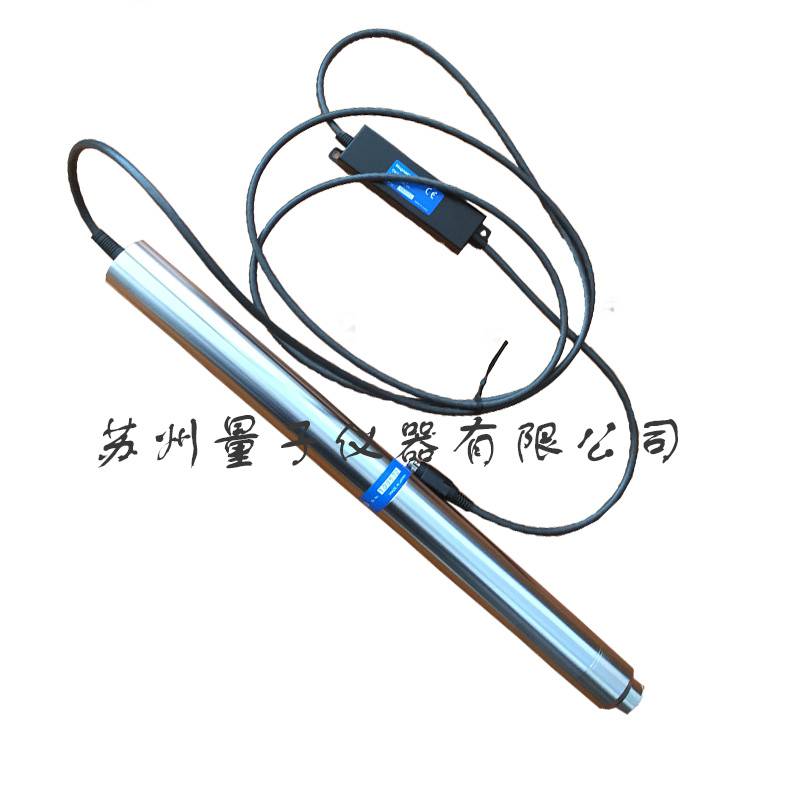

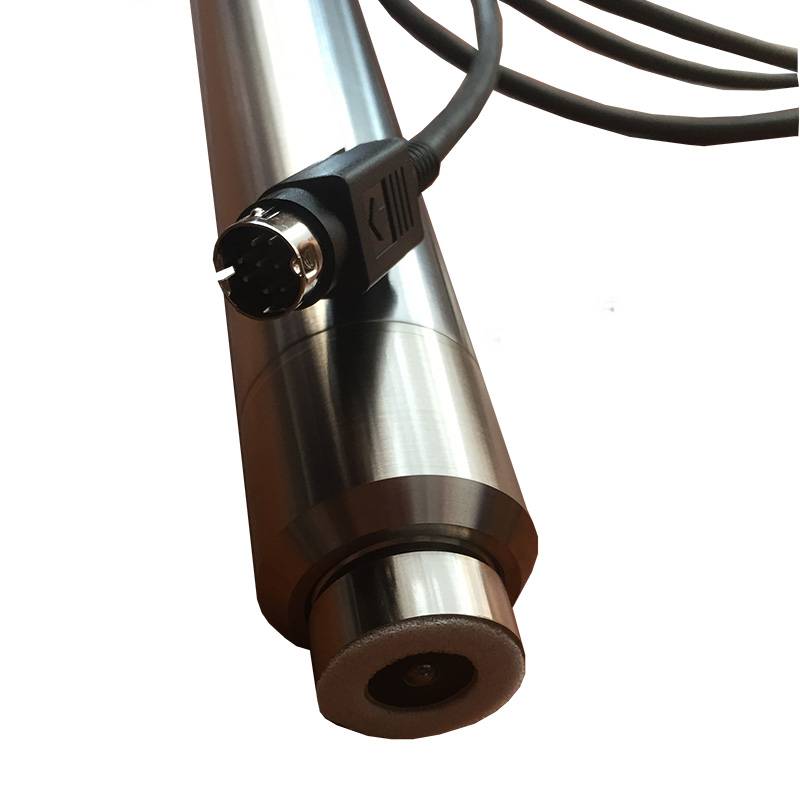

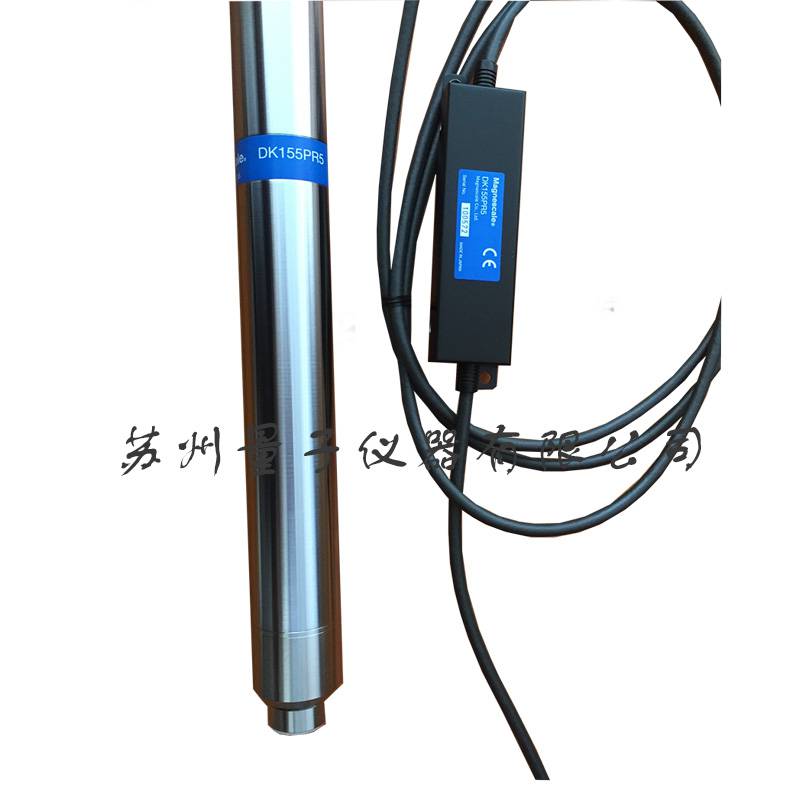

magnescale探规位移传感器DK155PR5
可测量100mm的产品阵容
高刚性，结构坚固，具有出色的耐环境性，可支持各种各样的测量
特点
测量范围：10mm，25mm，50mm，100mm，155mm，205mm
分辨率：0.5μm
精度：2μm p-p ～ 6μm p-p (因机型而异)
防尘，防滴，防油结构。耐环境性良好 (P型)
强测量力 (DK10 / 25 / 50 / 100P型)：4.9 ～ 9.3 N (因机型而异)
低测量力 (DK10 / 25 / 50 / 100N型)：0.3 ～ 2.7 N (因机型而异)
通过附带的磁吸附式测头，可将其吸附在移动台上进行测量 (DK155 / 205)
内置原点
输出信号：A/B相(脉冲)，原点 (输出电压差动型线驱动器信号)
技术参数
| 主要规格 | ||
|---|---|---|
※1 连接到LT30系列、MG系列和LY70系列时需要设定分辨率。详情请参阅各使用说明书 记载内容如有变更，恕不另行通知 | ||
| 型号 | DK155PR5 | DK205PR5 |
| 输出 | 输出A/B/Z相电压差动型线驱动器信号 (符合***-422) | |
| 分辨率※1 | 0.5μm | |
| 测量范围 | 155mm | 205mm |
| 精度 (20°C时) | 5μm p-p | 6μm p-p |
| 原点 | 1处 (在主轴移动5mm ±0.5mm的位置) | |
| 响应速度 | 250m/min | |
| 耐振动 | 150m/s2 (10 ～ 2000Hz) | |
| 耐冲击 | 1500m/s2 (11ms) | |
| 防护等级 | IP64 | |
| 工作温度范围 | 0 ～ 50°C | |
| 保存温度范围 | -20 ～ 60°C | |
| 电源电压 | DC +5V ±5% | |
| 功耗 | 1W 或更低 | |
| 电缆长度 | 约2.5m | |
| 中控管口径 | φ32 (0 ～ 0.05)mm | |
| 质量※2 | 约1100g | 约1300g |
| 被检测面 | 软磁性材料 | |
| 磁吸附式测头 | 吸附力：10N，横向位移力：2.7N 带φ4mm超硬球面端子 | |
| 测量轴※3 | 测量轴 φ8mm，径向摆动：0.04mm | |
| 输出电缆长度 (到后面连接的电子部分为止) | 22m max. | |
| 附属品 | DZ181使用说明书，+PM4 x 5螺钉(2根) |
