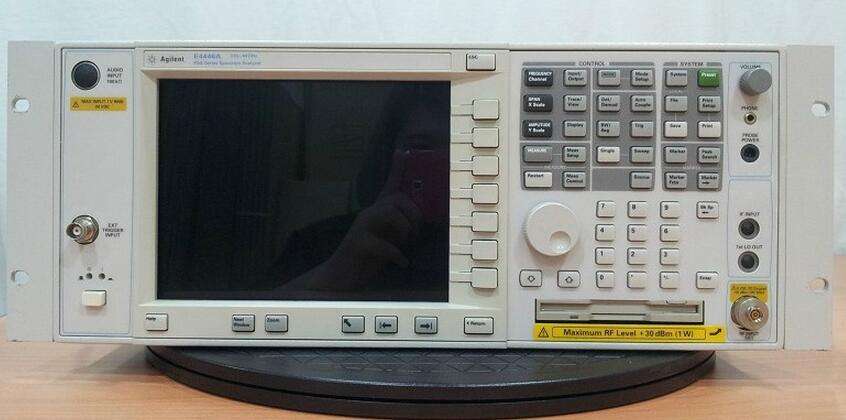

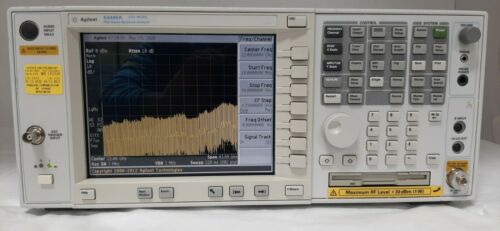

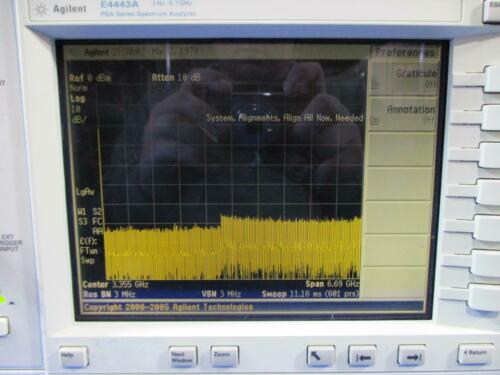

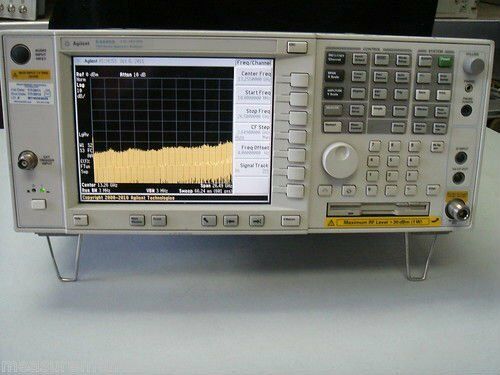

安捷伦频谱仪E4443A,E4445A,E4440A,E4446A,E4447A,E4448A

关于Agilent---PSA频谱分析仪E4440系列相关说明，E4440系列有6个型号分为：E4443A,E4445A,E4440A,E4446A,E4447A,E4448A,jing度高，测试速度快，测试性能稳定，从3Hz能测试达到50Ghz，功能多样性，可选择（226,219选件）噪声系数选件，配合噪声传感器使用测试噪声，也可用于EMC测试（239选件），广受客户一致好评

（售/收/修频谱分析仪/信号分析仪，示波器，矢量网络分析仪，信号源/信号发生器，

蓝牙测试仪，综合测试仪，功率计，功率传感器，EMC电磁兼容测试仪等仪器仪表）

技术员：（曾工-1-3-9-2--3-8-5-0-5--1-5--）给彼此一个了解的机会，感谢您的支持！！！

频率：

E4443A( 3HZ-6.7GHz)               E4445A(3Hz-13.2GHz)

E4440A(3Hz-26.5GHz)               E4446A(3Hz-44GHz)

E4447A(3Hz-42.98GHz)             E4448A(3Hz-50GHz)

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪性能：

• +/-0.24 dB幅度

• -155 dBm/Hz显示的平均噪声电平（DNAL）

• 10 kHz偏置时的相噪：-118 dBc/Hz

• 81 dB W-CDMA ***R 动态范围




E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪分析带宽：

     1，40或80 MHz分析带宽支持捕获和测量复杂的信号。

     2，-78 dB（额定值）三阶互调

     3，0.5 dB IF频率响应

     4，-78 dB（额定值）三阶互调

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪灵活性：

      功率套件能对20多种无线制式进行一键式功率测量 PSA功率套件一键式功率测量

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪描述：

E4440 PSA测量高达50GHz的RF及微波信号及毫米波信号。

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪动态范围：

1，-155dBm 显示平均噪声级（DANL）

2，+17 dBm 三阶互调（TOI）（+19 dBm 典型）

3，-116 dBc/Hz 相位噪声（10 kHz 偏置）（-118dBc/Hz 典型）

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪jing确度：

1， ±0.62 dB振幅(±0.24 dB 典型)

2，±0.38 dB 频率响应 (±0.11 dB 典型)

3，±0.07 dB对数放大线性度

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪速度：

1，快速低电平寄生搜索

2，<30 ms 快速ACP测量

3，50测量/秒本地更新率，45测量/秒远地测量

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪标准特性：

1， 具有自动量程功能的全数字IF

2，相噪优化

3，***检波器套件

4，160个分辨率带宽设置（10%步进)

5，2 dB 步进衰减器

6，FFT 及扫频测量模式

7，门通选扫频

8，套单键功率测量

9，用内置的CISPR和MIL标准预兼容EMI检波器和带宽进行EMI测量

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪可选特性：

1，内置前置放大器(选项 1DS: 100 kHz - 3 GHz； 选项 110: 10 MHz - 26.5 GHz)

2，简便易用的内置 PSA系列测量专用键

3，调制分析及链接到89601A矢量信号分析软件

4，40 MHz 或80 MHz 带宽数字转换器

5，采用 外混频的325 GHz频率范围

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪主要特性和功能：

1，出se的分析功能：高达 80 MHz 分析带宽、+/-0.19 dB 幅度、-155 dBm DANL、10 kHz 偏置时 -118 dBc/Hz 相位噪声和 81 dB W-CDMA ***R 动态范围,

2，16 个测量专用软件等丰富的功能满足特定的应用需求，一键式测量功能可以简化测量设置

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪技术指标:

E4443A,E4445A,E4440A,E4446A,E4447A,E4448A频谱仪选件:
