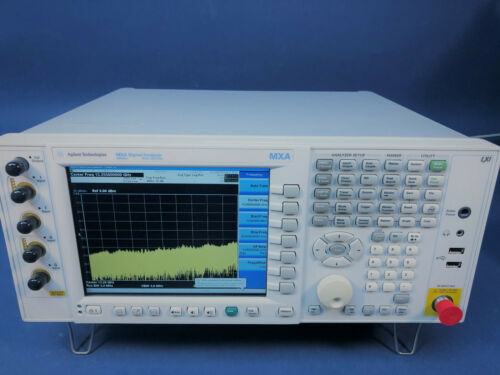

MXA系列N9020A 矢量信号分析仪主要特性和功能：
1，出色的分析速度、***的性能和广泛的应用软件使您能够满足不断变化的测试要求，加速无线器件的开发
2，快速的本地测量、显示更新和游标峰值搜索，以及快速扫描，可以显著缩短测试时间
3，X 系列的应用软件提供快速一键式测量，可以简化测试 LTE、WLAN、MSR 等
4，全频段实时频谱分析能够捕获偶发或瞬态信号
5，89600 VSA 软件可实现更深层次的故障诊断
（售/收/修频谱分析仪/信号分析仪，示波器，矢量网络分析仪 ，信号源/信号发生器，
蓝牙测试仪，综合测试仪，功率计，功率传感器， EMC电磁兼容测试仪等仪器仪表）
技术员：（曾工-1-3-9-2--3-8-5-0-5--1-5--）给彼此一个了 解的机会，感谢您的支持！！！
分辨带宽：
25 MHz分析带宽（B25选件标配）
40 MHz分析带宽（B40选件）
85 MHz分析带宽（B85选件）
125MHz分析带宽（B1A选件）
160 MHz分析带宽（B1X选件）
产品频率：N9020A分4个频段：
N9020A: 10Hz-3.6GHz（503选件）
N9020A: 10Hz-8.4GHz（508选件）
N9020A: 10Hz-13.6GHz（513选件）
N9020A: 10Hz-26.5GHz（526选件）
MXA系列N9020A 矢量信号分析仪技术指标：
| 频率 | 10 Hz 至 26.5 GHz |
|---|---|
| 频率选件 | 3.6、8.4、13.6、26.5 GHz，使用混频器可达 1.1 THz |
| 标准衰减器衰减范围 | 70 dB |
| 标准衰减器步进 | 2 dB |
| 实时带宽选件 | 85, 125, 160 MHz |
| 1 GHz 时的 DANL | -172 dBm |
| ***大分析带宽 | 160 MHz |
| 1 GHz 时，1 MHz 频偏处的相位噪声 | -136 dBc/Hz |
| 1 GHz 时，10 kHz 频偏处的相位噪声 | -114 dBc/Hz |
| 1 GHz 时，30 kHz 频偏处的相位噪声 | -114 dBc/Hz |
| 无杂散动态范围 | 72 dBc |
| 三阶截获（TOI），1 GHz 时 | +20 dBm |
| 可用应用 | 是 |
| ***大实时带宽 | 160 MHz |
| 总体幅度jing度 | ±0.23 dB |
| 带宽选件 | 25 MHz 标配，40、85、125、160 MHz |
| 性能水平 | ◆◆◆◆◇◇ |
应用——蜂窝 | 1，TD-SCDMA（包括 HSDPA/HSUPA/8PSK）。 2，1xEV-DO。 3，G***/EDGE/EDGE Evolution。 4，LTE/LTE-Advanced。 5，W-CDMA/HSPA/HSPA+。 6，cdma2000。 7，cdmaOne。 8，iDEN/WiDEN/MotoTalk。 |
应用——数字视频 | 1，数字有线电视。 2，DTM B。 3，DVB-T/H/T2/T2-Lite。 4，ISDB-T/Tmm |
应用——通用 | 1，89600 VSA 软件。 2，模拟解调。 3，EMI 预先一致性。 4，灵活的数字调制分析。 5，噪声系数。 6，相位噪声。 7，脉冲。 8，实时频谱分析。 9，远程语言兼容性。 10，SCPI 代码兼容性。 11，激励响应。 12，MATLAB。 |
应用——无线连通性 | 1，802.16 OFDMA。 2，Bluetooth? (BR/EDR/LE4.2/5.0)。 3，WLAN (802.11a/b/g/p/j/n/ac/ah/ax)。 |
| 1 GHz 时的***大三阶动态范围 | 116 dB |
| 100% 截获概率的信号持续时间 | 3.57 μs |
| 信掩比 > 60 dB 时的可检测信号持续时间 | 5 ns |
| 多域带宽 | 160 MHz |
显示视图 | 1，密度。 2，频谱图。 3，密度频谱图。 4，PvT（功率随时间的变化）频谱。 5，PvT（功率随时间的变化）频谱图。 6，PvT（功率随时间的变化）。 |
触发 | 1，FMT（频率模板触发）。 2，TQT（时间限定触发）。 3，电平。 4，射频猝发。 5，线路。 6，外置。 7，周期。 |
使用频率模板触发的应用软件 | 1，89600 VSA 软件。 2，实时频谱分析仪。 |
| 2 GHz 时的 DANL，不配备前置放大器 | -154 dBm/Hz |
| 10 GHz 时的 DANL，不配备前置放大器 | -151 dBm/Hz |
| 台式 | 是 |
| 实时数据 | 否 |
MXA系列N9020A 矢量信号分析仪选件配置：
性能选项
N9020A-PFR 的频率参考
N9020A-EA3 电子衰减器，3.6 GHz
N9020A-MPB 微波预选器旁路
N9020A-EDP 增强的显示套件
N9020A-DP2 数字处理器，2 GB 捕获存储器
N9020A-NFE 本底噪声扩展
N9020A-FP2 快速功率，带宽高达 40 MHz
N9020A-TDS 时域
N9020A-扩展RBE分辨率带宽
前置放大器
N9020A-P03 前置放大器，3.6 GHz
N9020A-P08 前置放大器，8.4 GHz
N9020A-P13 前置放大器，13.6 GHz
N9020A-P26 前置放大器，26.5 GHz
源连接
N9020A-ESC 外部信号源控制
PC 功能
N9020A-SSD 额外的可拆卸固态硬盘
N9020A-SF1 安全te性，不包括启动程序
N9020A-SF2 安全te性，不能保存结果
N9020A-PRC 便携配置、缓冲器和把手
校准选项
N9020A-A6J ANSI Z540-1-1994 校准
N9020A-UK6 包含测试数据
N9020A-AMG 校准 + 不确定度 + 保护频段
基带输入
N9020A-BBA 模拟 I/Q 基带输入（BBIQ）
EMC 功能
N9020A-EMC 基本预兼容性 EMI
N9020A-YAS Y 轴输出
N9020A-CRP 连接器，可编程后面板中频输出
N9020A-CR3 连接器，宽带中频输出
外部混合
N9020A-EXM 外混频
操作xi统
N9020A-W7X Operating system, Windows Embedded Standard 7
实时信号分析
N9020A-RT2 Real-time analysis up to maximum ***ailable BW, optimum detection, license
N9020A-RT1 Real-time analysis up to maximum ***ailable BW, basic detection license
N9020A-安捷伦26.5G信号分析仪526，B1X
