mitutoyo三丰信号输出功能型数显千分表543-350
数显指示表
高质量/高精度/高可靠性的比较测量工具
543系列

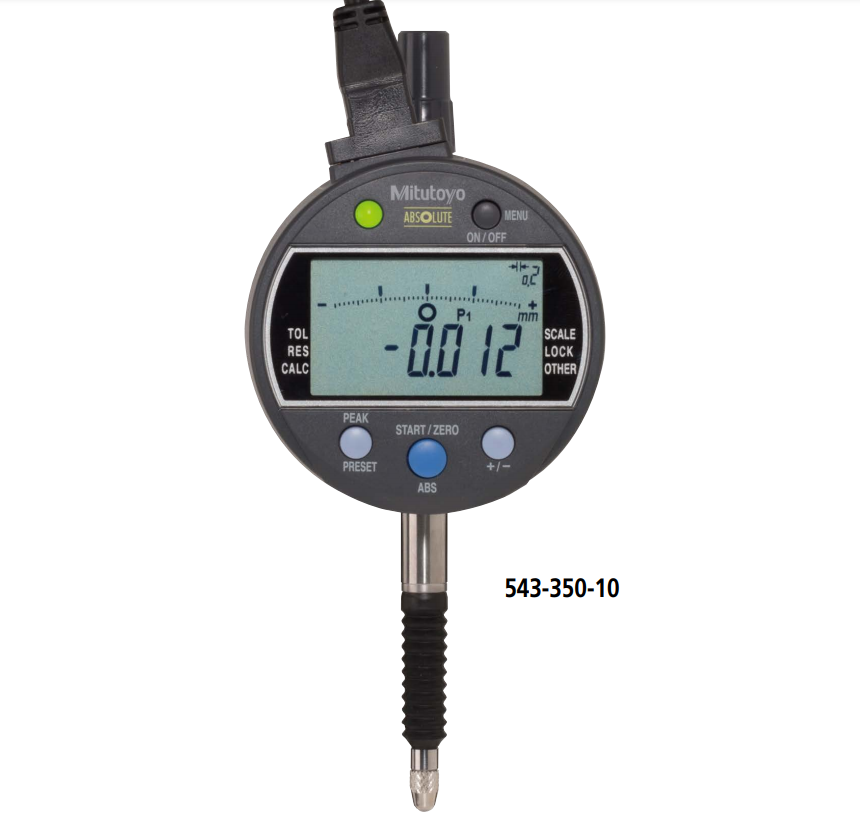

ABSOLUTE数显指示表ID-C112JX信号输出功能型
本型号支持输出检测位置的合否判断结果。与机械式电气接点方法不同，不会发生接点劣化。
可以直接连接到外部设备(序列发生器等)进行输出。(输出逻辑也可以反转)，测量结果也可显示在LCD显示屏和双色LED屏幕上。该测量器具备峰值检测功能,可以对峰值和跳动进行合否判断。
ABS(ABSOLUTE)原点传感器在指示表打开时无需进行原点位置*1，由于消除了***误差从而实现了高可靠性。
提供4m连接线。
外部电源DC5- 24V。
尘/水防护等级:达到IP54防护等级。
*1关于原点设置(详细信息参见F-18页的“数显指示表的原
点设置”.)
功能
●外部输出:-NG/OK/+NG信号N-ch集电极开路
(反转输出逻辑)(无法输出测量数据)●外部控制:峰值启动
预设/置零
峰值检测功能(值/***小值)
振幅检测功能(运动过程中值和***小值差)置零功能(INC测量系统原点设置)
●预设功能(ABS测量系统原点设置)●计数方向转换
●公差判断功能(ABS 3组，INC可以存储)●分辨力切换功能
●计算f(x)=Ax●功能锁
●校准模式(外部输出变为Digimatic输出)●错误警示
选件
测杆提升选件*3
测杆提升杆:No.21EZA198测杆提升线缆: No.21JZA295测杆提升钮:No.21EZA105数显电源单元: No.21EZA345
在使用校准模式,通过i-Checker IC2000进行自动检测时。
在此情况下,请购买连接线连接线: No.21EAA194(1 m)或No.21EAA190(2 m)
在标准模式下使用时,不能作为电源供电器使用。●三丰指针式指示表测头*4
●可更换后盖*5
*3不能保证防尘防水保护。*4详细信息参见F-47-F-51页*5详细信息参见F-52页
