| 品牌 | sungoll尚高检测 | 规格 | 自动滴液接触角 |
| 型号 | SGC-B3 |
SGC-B3自动滴液接触角测量仪 技术资料

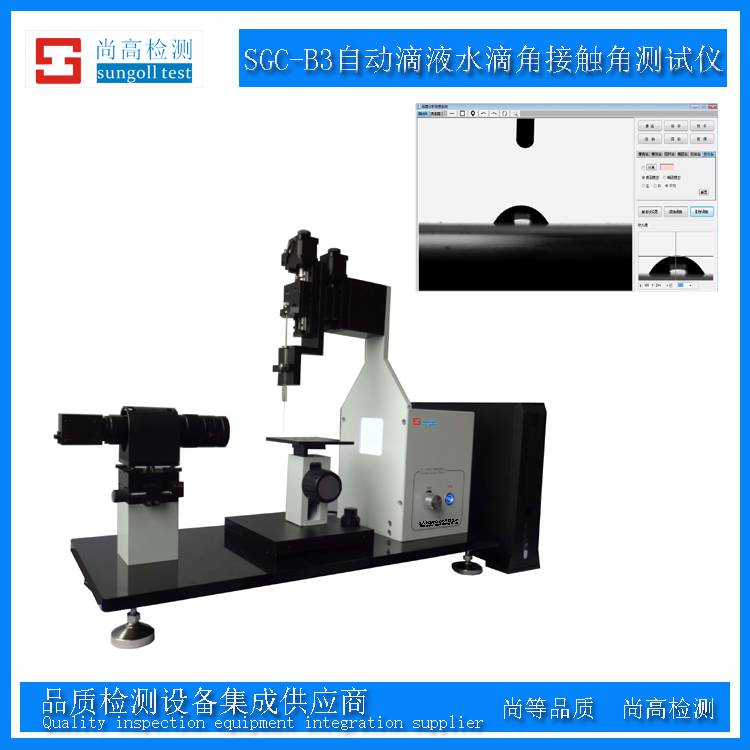

一、主机图：
二．SGC-B3功能概述：
SGC-B3系列用于测试和分析液体在固体表面的接触角、液体的表面张力、固体的表面能等。实现对固体表面的亲/疏水性分析、
润湿性分析、洁净度检测、处理效果评估，以及液体被竞争、吸附、吸收和铺展等过程分析。
广泛应用于化工、医药、食品、电子、印染、喷涂、***和科教等众多领域的测试与研究。
仪器型号 | SGC-B3 | |
接触角测量 | 测量方法 | 停滴法 |
计算方法 | 量高法、量角法、圆环法、椭圆法、拟合法、自动法 | |
测量范围 | 0°～180° | |
测量精度 | ±0.1°（可校准） | |
测量分辨率 | 0.001° | |
表面/界面张力测量 | 测量方法 | 悬滴法 |
计算方法 | 手动法、自动法 | |
测量范围 | 0.01～1000mN/m | |
测量精度 | ±0.1% | |
测量分辨率 | 0.001mN/m | |
表面能估算 | Fowkes、扩展Fowkes、Owens-Wendt、van OSS、Wu调和平均法、状态方程法 | |
润湿性分析 | 粘附功、铺展系数、粘附张力 | |
光学成像系统 | 工业相机 | 300万像素，帧率36fps |
工业镜头 | 0.7～4.5×连续变倍 | |
调焦方式 | 手动调焦，软件检测清晰度 | |
背光源 | LED冷光源，亮度连续可调 | |
加液系统 | 加液方式 | 自动式 |
***小加液量 | 0.1μl/滴 | |
加液精度 | ±0.05μl | |
样品台 | 台面尺寸 | X100×Y110mm |
移动行程 | X86×Y100×Z50mm | |
移动方式 | 手动式 | |
仪器尺寸 | 约W745×D280×H560mm | |
仪器重量 | 约35kg | |
使用电源 | 1∮ AC220V 50HZ |
三．规格参数：
四．仪器构成：
名称 | 参数描述 |
主机架 | AL6061铝合金数控加工而成，表面烤漆处理 |
支撑脚 | 全碳钢材质，表面镀锌处理，可万向和垂直升降调节 |
工业相机 | USB2.0接口，1/2″CCD传感器，分辨率2048×1536，帧率36帧/秒 |
工业镜头 | 对焦距离95mm；0.7×时视场13.71～18.28mm；4.5×时视场2.13～2.84mm |
背光源 | LED冷光源技术，60个密集光源点，亮度连续可调，12V安全电压 |
调焦模块 | 螺纹副控制调焦，调焦范围±12.5mm；螺杆控制水平和俯仰调整，调整范围±2° |
加液模块 | 软件发送指令，单片机控制，双步进电机驱动加液、抽液和进样器升降 |
样品台 | 三维闭合式结构，齿轮齿条控制前后、左右和上下移动 |
测量软件 | CAM 8.2 表面分析测量系统 |
五．随机附件：
随机附件 仪器型号 | SGC-B3 |
加液控制器 | 1套 |
100μl和50μl的微量进样器 | 各1支 |
接触角专用标定块 | 1块 |
移动U盘（内含测量软件安装包） | 1个 |
水平尺 | 1个 |
工具 | 1套 |
台式电脑 | 1套 |
选配附件说明表：
计算机（另购）：元/台
品牌：联想lenovo 类型：商用一体电脑
系统：Windows 10（正版） 屏幕尺寸：19.5″
显卡：集成显卡 处理器：AMD双核
内存：4GB 硬盘：500GB
微量进样器（增购）：元/支
10μl、50μl、100μl、250μl选择
特殊微量进样器（另购）：元/套
用于常变换、难清洗、粘稠型或有腐蚀性的探测液体
也可用于超疏水表面的测试
专用夹具（另购）：￥元/套
用于纤维、织物、薄膜、纸张、植物叶片等样品的辅助测试
室温～100℃温控样品腔（另购）：￥元/套
室温～200℃温控样品腔（另购）：￥元/套
-30～100℃温控样品腔（另购）：元/套
室温～200℃温控滴液腔（另购）：元/套
用于需要控制环境温度的样品测试，包括样品腔、温控器、
低温恒温槽（室温以下专配）和高温手套等
温度波动度：1%
温度解析度：0.1℃
可放样品尺寸：W80×D90×H20mm
气泡俘获法配件（另购）：元/套
用于液—液—固接触角的测试和液—液界面张力的测试
压片制样装置（另购）：元/套
用于粉末样品的压片成形
60帧、300万像素高速相机（升级）：元/个
100帧、300万像素高速相机（升级）：￥元/个
200帧、300万像素高速相机（升级）：元/个
替换原有相机，提高相机性能，用于高速连拍
硬件特点
采用强度高、重量轻的铝合金底板搭配设计的多维精密机械***滑台，协调控制成像系统、加液系统和样品台，随意调整，平稳性高、水平性好；
采用高分辨率、高帧率的数字相机，搭配齐焦性能优越、可连续变倍的显微镜头，以及发光均匀的LED背光源，使拍摄的图像轮廓清晰、不失真；
特别采用可平移、倾斜和俯仰的精密组合模块，用于镜头部分的聚焦、水平和俯仰调整。功能***、调节方便，满足特殊和高标准的测试需求；（行业***）
采用微分头控制进样器加液，微距离移动灵活，液滴转移方便。可选配特殊液体进样器，适用于常变换、难清洗、粘稠型或有腐蚀性的液体介质；
采用具有专利技术的升降平移三维组合样品台，可轻松实现大范围的移动而不产生丝毫的晃动和倾斜，保证移动的平稳性和***的准确性；（行业***）
可选购接触角专用标定块，可随时自行对仪器进行校验。多个标准液滴图形，满足接触角测量范围的全量程校验，软件可自动识别、自动测量。
软件特点
具有自主知识产权的测量软件不仅功能***、操作稳定，而且布局清晰、界面友好，拥有良好的用户体验；
多种图像拍摄方式，可选择单张拍摄、间隔拍摄、帧率高速拍摄、以及视频录制等，满足各种测试需求；（行业***）
接触角计算方法可选择手动或自动，可分析标准平面、凹面、凸面、球面、超亲水、超疏水等产品表面的接触角；（行业***）
可实现图像自动连拍、连续回放、基准线自动***、接触角自动计算的批处理测试方式，整个过程无人为干预；（行业***）
接触角结果可在显示框右键标注于所对应的图片上，保存后可直接查看图片上已标注的测试结果，直观明了；
具有清晰度自动检测、影像调试、阈值调整、基准线***、测试区域框选、图片修正和局部放大等辅助功能；（行业）
多种表面能估算模型分别应用于极性、非极性、低能和高能等固体表面的分析，轻松得到固体表面能及其分量；
软件预置多种液体的表面张力及其分量数据，可直接用于固体表面能估算。也可自行添加、删除和修改液体数据。（行业***）
软件界面（中文简体或英文）
软件测试界面
