SGC-QH6 自动加液水滴角接触角测量仪
| 品牌 | sungoll尚高检测 | 规格 | 前进角 后退角 |
| 型号 | SGC-QH6 |
（动态 整体倾斜型前进接触角、后退接触角和滚动角）

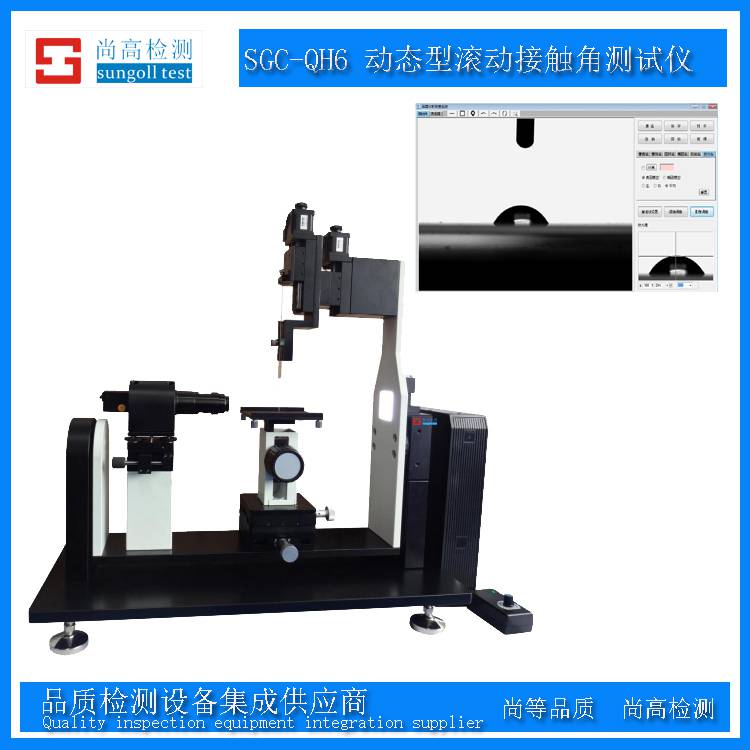

一．主机图片：
二．功能概述：
本机除了利用停滴法测试静态接触角外，更侧重于利用倾斜板法测试和分析动态接触角
（包括前进接触角、后退接触角和滚动角）；同时也可以测试液体表面张力、估算固体
表面能和分析润湿性。广泛应用于生***工、纳米技术、涂层工艺、耐水材料、科教
***等***领域的测试与研究。
三．技术指标：
技术项目 | 功能指标 |
1．动/静态接触角测量 | 1-1．分析算法：量高法、量角法、圆环法、椭圆法、拟合法、Y-L法 1-2．具有左接触角、右接触角和平均接触角分开测试和比较功能 1-3．具有凹面、凸面、弧面、超亲水、超疏水等特殊表面分析功能 1-4．具有不规则形、非轴对称本征接触角的分析功能 1-5．具有前进接触角、后退接触角及滚动角的分析功能 1-6．具有自动分析接触角变化过程的批处理测试功能 |
1-7．测量范围：0°～180° 1-8．测量精度：±0.1° 1-9．提供标定块，可随时对测量精度进行校准 1-10．测量分辨率：0.001° | |
2．表面/界面张力测量 | 2-1．分析算法：手动法、自动法 2-2．测量范围：0.01～1000mN/m 2-3．测量精度：±0.1% 2-4．测量分辨率：0.001mN/m |
3．表面能估算 | 3-1．估算模型：Fowkes、扩展Fowkes、Owens-Wendt、van OSS、 Wu调和平均法、状态方程法 3-2．可分别得到固体表面能、色散力、极性力、氢键力、范德华分量、 路易斯酸分量、路易斯碱分量等 |
3-3．液体数据库：预置37种常用液体表面张力及其分量数据， 数据可直接调入用于表面能估算 3-4．液体库数据可自行添加、删除和修改 | |
4．润湿性分析 | 4-1．通过液体的表面张力和对固体的接触角可分析该固体的润湿程度， 包括粘附功、铺展系数和粘附张力 |
5．数据管理 | 5-1．通过试验模板保存试验信息、试验数据和图片 5-2．新建的试验模板保存后可重复调入使用 5-3．可对试验数据进行修改、删除和调入再分析等 5-4．试验数据可标注于图片上，并随图片一起保存 5-5．试验结果可导出至Word、Excel和PDF |
6．图像拍摄 | 6-1．单张拍摄、连续拍摄、视频录制和图片回放 6-2．可选择采用相机外觖发功能自动拍摄 |
7．光学成像系统 | 7-1．相机：300万像素、帧率36帧/秒 7-2．镜头：0.6～4.0×连续变倍、对焦距离82mm 7-3．调焦范围：±12.5mm；调焦精度：0.25mm 7-4．调焦时软件自动检测清晰度，消除人为误差 7-5．水平和俯仰调整范围：±2° 7-6．背光源：LED冷光源+遮光板，亮度无极调节 |
8．滴液系统 | 8-1．滴液方式：软件控制进样器自动滴液和自动升降 8-2．***小滴液量：0.1μl/滴 8-3．滴液精度：±0.05μl |
9．倾斜样品台 | 9-1．台面尺寸：X100×Y90mm 9-2．移动行程：X50×Y50×Z50mm 9-3．移动方式：手动旋钮控制三维移动*** |
9-4．倾斜方式：软件控制样品台、成像系统和滴液系统同轴整体倾斜 9-5．倾斜过程中液滴始终位于视窗中心，无需人为调整样品台位置 9-6．倾斜范围：0°～±90° 9-7．倾斜精度：±0.01° | |
10．主机参数 | 10-1．尺寸：约W585×D280×H650mm 10-2．重量：约25kg 10-3．电源：1∮ AC220V 50HZ |
软件界面：
五、图像连拍：
七、随机附件：
控制器：1套
光源控制器：1套
100μl和50μl的微量进样器：各1支
接触角标定块（用于仪器校准）：1块
移动U盘（内含测量软件安装包）：1个
水平尺：1个
工具：1套
防尘罩：1个
计算机一套
八：选配附件说明表：
计算机（另购）：元/台
品牌：联想lenovo 类型：商用一体电脑
系统：Windows 10（正版） 屏幕尺寸：19.5″
显卡：集成显卡 处理器：AMD双核
内存：4GB 硬盘：500GB
微量进样器（增购）：元/支
10μl、50μl、100μl、250μl选择
特殊微量进样器（另购）：元/套
用于常变换、难清洗、粘稠型或有腐蚀性的探测液体
也可用于超疏水表面的测试
专用夹具（另购）：￥元/套
用于纤维、织物、薄膜、纸张、植物叶片等样品的辅助测试
室温～100℃温控样品腔（另购）：￥元/套
室温～200℃温控样品腔（另购）：￥元/套
-30～100℃温控样品腔（另购）：元/套
室温～200℃温控滴液腔（另购）：元/套
用于需要控制环境温度的样品测试，包括样品腔、温控器、
低温恒温槽（室温以下专配）和高温手套等
温度波动度：1%
温度解析度：0.1℃
可放样品尺寸：W80×D90×H20mm
气泡俘获法配件（另购）：元/套
用于液—液—固接触角的测试和液—液界面张力的测试
压片制样装置（另购）：元/套
用于粉末样品的压片成形
60帧、300万像素高速相机（升级）：元/个
100帧、300万像素高速相机（升级）：￥元/个
200帧、300万像素高速相机（升级）：元/个
替换原有相机，提高相机性能，用于高速连拍
