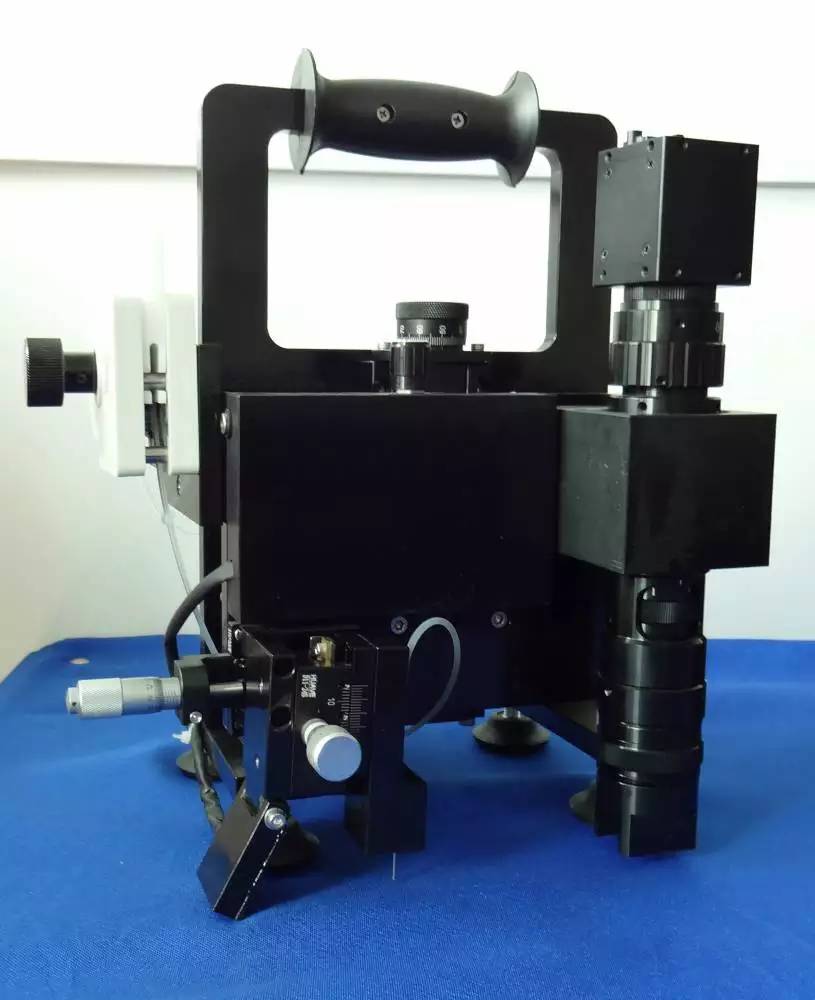

SGC-BX 手持式接触角测量仪
| 品牌 | SUNGOLL | 规格 | 便携式 |
| 型号 | SGC-BX |
■ 仪器概述
本机采用轻便携带型设计，可直接置于待测样品表面上测试液滴在其表面形成接触角的大小，进而检测表面的洁净度和处理效果。
■ 仪器应用
特大尺寸样品测试，如液晶屏、太阳能基板等
特殊面或无法切割样品测试，如墙壁、浴缸、汽车车身等
野外环境或流水线作业测试，如油田采油、公路施工、印刷、晶圆等
■ 仪器特点
可直接放置于样品表面上测量，不受样品尺寸限制，无需切割产品，无需单独样品台
独特设计的调整架和精密加样系统，使整机平稳性更高、操作更方便、测值更准确
高帧频摄像头和连续变倍镜头搭配亮度连续可调的背景光，使拍摄的图像清晰无畸变
采用专利技术的直立图像拍摄系统，结合CAM7.1TM***分析软件，接触角自动补偿
电源采用可反复充电的大容量锂电池，可连续使用超过80小时以上而不用充电
软件可多种方式求取接触角值，左右接触角值可分别求取，可自动获取平均接触角值
软件可单张拍摄、间隔拍摄和连续拍摄图片，亦可拍摄液滴变化过程的视频影像
软件提供坐标指示、明暗度调整、基准线辅助和快存自动触发等功能
具有强大的数据库管理功能，保存、打印、原始数据查询和调入再分析等均可实现
型号 | SGC-BX | |
接触角 | 测量方法 | 静滴法 |
计算方法 | 量角法、量高法、拟合法、自动法 | |
测量结果 | 左接触角、右接触角、平均接触角、液滴接触点坐标显示 | |
测量范围 | 3°～180° | |
测量误差 | ±0.1°(θ/2 法) | |
测量分辨率 | 0.01° | |
固体表面能 | 估算方法 | Fowkes一液法、OWRK二液法、Wu调和平均二液法、LW-AB三液法 |
估算结果 | 固体表面自由能及其色散力、极性力、范德华分量、路易斯酸/碱分量 | |
拍摄方式 | 单张拍摄 | ***图像后，可保存为bmp格式的图片 |
间隔拍摄 | 1～3600秒间隔时间内任意设置图片帧数 | |
连续抓拍 | 25帧/秒的速度连续拍摄 | |
视频拍摄 | 拍摄保存为可播放的***I格式的视频文件 | |
光学成像系统 | 摄像头 | 1/1.8″CMOS传感器，分辨率800×600，帧率25fps |
镜头 | 0.7～4.5×连续变倍，手动调焦，调焦范围±6.5mm | |
背光源 | LED冷光源，亮度连续可调 | |
加样方式 | 手动蠕动泵加液 | |
测试样品大小 | 长≤∞，宽≤∞，高度差=0mm | |
数据库管理 | 录入试验信息建立索引，保存、查询、调入和打印图文报告等均可 | |
仪器尺寸 | 约W260×D210×H280mm | |
仪器重量 | 约2Kg | |
使用电源 | 锂电池+电源适配器 |
名称
参数
主机架
AL6061铝合金数控加工而成，表面喷塑处理
摄像头
USB2.0接口，1/1.8″CMOS传感器，48万像素，800H×600V有效分辨率，采集速率25帧/秒
镜头
光路90°转向，0.7～4.5×连续变倍，600～800piexl/mm图像放大率
背光源
高亮度LED单色冷光源，亮度连续可调，12V安全电压
调焦装置
调焦范围±6.5mm
加样装置
手动蠕动泵驱动加液。配***瓶、硅胶管和针头共1套
电源
12V、6800mAh锂电池+12V、350mA充电器
测量分析软件
CAM7.1TM版接触角测量分析软件
专用计算机(可自配)
联想品牌一体机，当前主流配置
