微小推力试验机
| 品牌 | SUNGOLL | 规格 | 电脑式 |
| 型号 | WT-20 |
 |
SGL-WT-20微小推力试验机 技术规格书

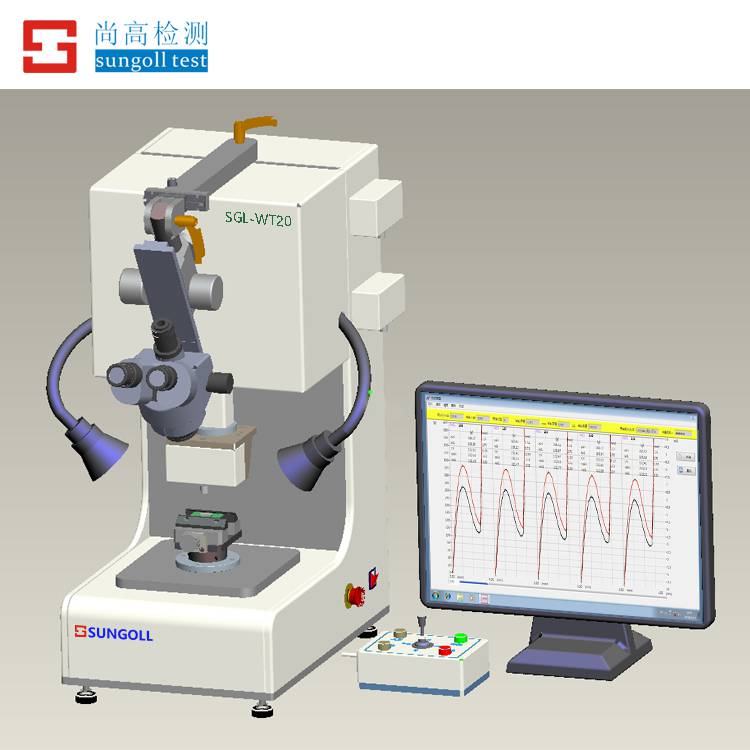

一、设备展示：
|
二、设备应用：
广泛应用于半导体封装、光通讯器材件封装、LED封装、COB/COG工艺测试、***研究所材料力学研究、材料可靠性测试等应用领域，是Bond工艺、***T工艺、键合工艺等不可缺少的动态力学检测仪器，能满足包含有：金属、铜线、合金线、铝线、铝带等拉力测试、金球、铜球、锡球、晶圆、芯片、贴片元件等推力测试、锡球、BumpPin等拉拔测试等等具体应用需求，功能可扩张性强、操控便捷、测试高校精准。
三、测试项目：
1.内引线拉力测试；
2.微焊点推力测试；
3.芯片剪切力测试；
4.***T焊接元件推力测试
5.BGA矩阵整体推力测试
以上所有测试均经过***测试，设备总体系统精准度达到0.1%以下（公开标称0.25%），完全满足任何苛刻要求的ic制造工艺要求。包括国内目前兴起的LED封装业和国内传统的半导体制造业及***科技行业和大专院校研究所。
三、机器规格：
测试荷重种类：200g、500g、1kg、2kg、5kg、10kg、20kg、50kg可选
***小显示荷重：0.01gf
测试行程：80mm
***小显示行程：0.001mm
XY移动范围：80mm
XY移动精度：0.01mm
CCD放大镜：大华相机（倍数可指定）
测定速度范围：1-500mm/min
传 动 机 构：滚珠螺杆C5级研磨
驱 动 马 达：伺服马达日本松下三套
外 观 尺 寸：550*370*800mm（W*D*H）
重 量：51Kg（机台）
电 源：AC220V
四、机器特点：
利用软件计算力、平均力、波峰波谷、变形、屈服等。
量测曲线图由电脑记忆，可随时放大、缩小，一张A4纸可任意指定放置N个曲线图。
测定项目可输入上、下限规格值，测定结果可自动判定OK或NG。
可输入测定行程及荷重，电脑自动控制。
荷重单位显示N、Ib、gf、kgf可自由切换。
电脑直接列印及储存荷重-行程曲线图、检查报表。
测试资料储存于硬碟（每一笔资料皆可储存，不限次数）。
测试条件皆由电脑画面设定（含测试行程、速度、次数、空压、暂停时间等等）
检验报表抬头内容可随时修改
检验报表可自动产生，不须再作输入。
检验报表可转换为Excel等文书报表格式。
接触阻抗测试导通短开测试等。
波形图重叠、十字游标***等工具方便分析曲线
增加12项荷重计算行程或行程计算荷重，自动抓取
软件自动生成报告及存储功能，支持MES上传
通过坐标设定自动移位进行压缩
五、配置清单：
编号 | 名称 | 规格 | 数量 |
1 | 工业计算机 | 研为工控 | 1 |
2 | 运动控制与采集 | 自主 | 1 |
3 | 控制软件 | 自主 | 1 |
4 | 压力传感器 | 德国HBM | 1 |
5 | 伺服电机 | 日本松下 | 3 |
6 | 减速机 | 台湾新宝 | 1:20 |
7 | 滚珠丝杆 | TBIC5级研磨 | 3条 |
8 | 导轨 | 日本THK20 | 6条 |
9 | 机构配件 | 自主 | |
10 | 光栅尺 | 雷尼绍0.0005 | 3个 |
11 | 相机 | 1000w大华 | 1个 |

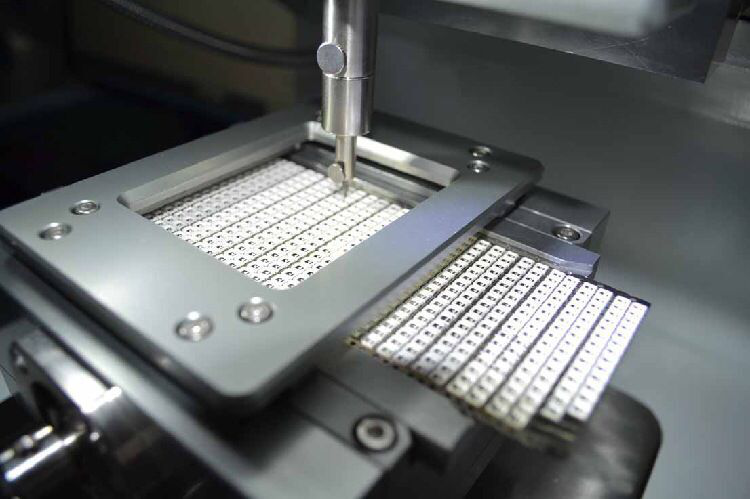

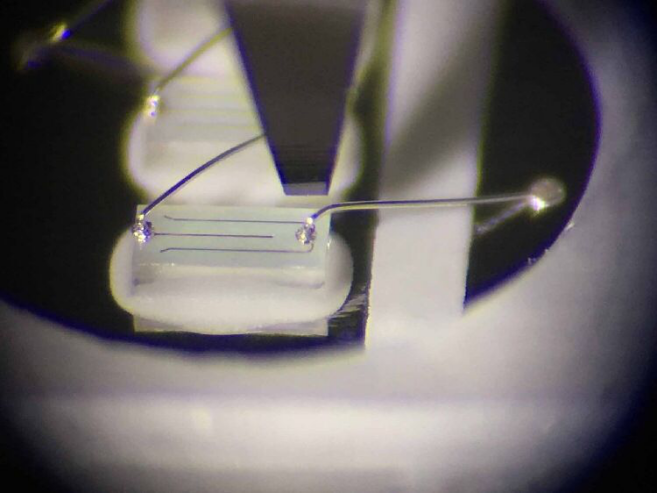

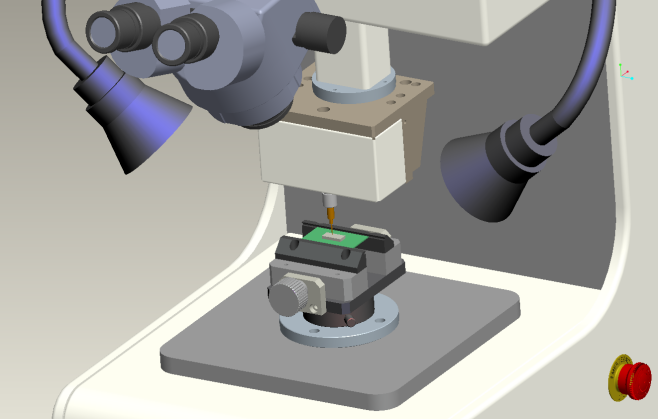

实际应用展示：
