SG-5020ZS折叠屏手机翻折扭力寿命试验机
| 品牌 | SUNGOLL/尚高检测 | 规格 | 定制 |
| 型号 | SG-5020ZS |
SG-5020ZS折叠屏手机翻折扭力寿命试验机
设备方案规格书

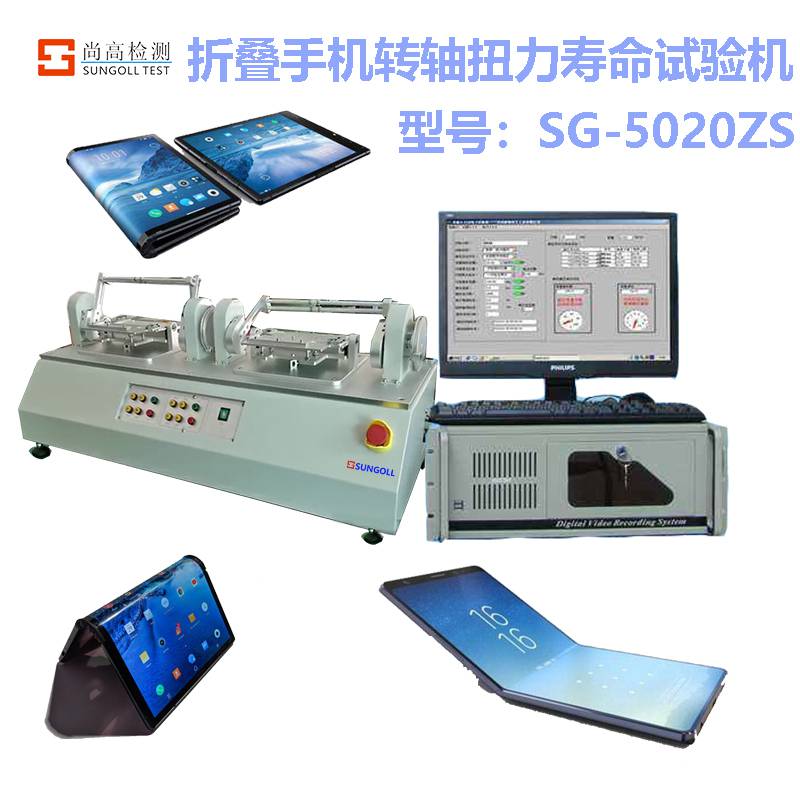

一、产品实物图
（设备图仅供参考，***终实物为准）
二、机器型号及参数：
型 | SG-5020ZS |
机台两柱内距 | 450mm *2 |
测试扭力 | 50kgf·cm（可切换单位N.m） |
***小显示扭力 | 10gf·cm （0.） |
***小显示角度 | 0.01度 |
荷重精度 | ±0.5% |
角度测试范围 | 0-180度 |
测试速度范围 | 0—7200度/min |
驱 动 马 达 | 伺服马达 |
外 观 尺 寸 | W1100×D500×H550mm |
机 台 重 量 | 100kgf |
使 用 电 源 | AC 220V 50Hz |
三、产品应用：
专为折叠屏手机类测试设计研发的一款专用试验机，用于折叠屏手机转轴扭力扭矩、寿命测试。
四、机器特点：
*双工位***控制
*单位可在N.m、、N.cm、gf.cn自由切换。
*机台采伺服马达驱动，行星减速机提供高精度之扭力测试。
*测试条件皆由电脑画面设定，并可储存。
*可直接测试每个角度之扭力值变化（扭力-角度曲线变化图）。
*同时显示扭力-角度曲线图及扭力衰减寿命曲线图。
*可储存及列印图形（扭力-角度曲线图及扭力衰减寿命曲线图、检验报表）。
*检验报表自动列印，并可转档输出或透过网络直接输出。
*可输入测试上下限值，超出规格机器会自动停止。
*可设定扭力值：正扭力、反扭力、正扭力+反扭力。
*测试走行方向：正转去程、正转去程+回程。反转去程、反转去程+回程。正转去程+反转程+正转回程。
五、扭力角度曲线图：*可直接记录每个角度之扭力值变化。（X轴代表角度、Y轴代表扭力）
*每一量测图形皆可由十字游标***轨迹，判读对应之扭力及角度值，***小精度0.1度。
*曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图。
*卷轴式曲线图显示、可任意浏览曲线图。
六、寿命曲线图：
*报表抬头内容可自由设定。
*报表上可显示每条曲线之值、***小值、平均值。
*报表上可显示测试上、下限之规格线。
*可设定同时显示多组寿命曲线图。
*自动计算扭力衰减率。
七、实验条件设定操作简单：
*中文视窗画面设定操作简单。
*测试条件皆由电脑画面设定，并可储存。
*由下拉式选***选设定或直接输入数据。
（含测定力量种类、测定走行方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、测定速度、测定次数、
暂停时间、每次等候位置）*测定项目及规格设定：上下限规格值、测试结果可自动判定OK或NG。
八、设备构成：
测试本机 1台
工业电脑主机 1台
专用显示器 1台
控制软件 1套
以上设计根据预估尺寸设计：
设计原型转轴如下图所示
