河道径流量监测 测量流量 泥沙含量 雨量 无线上传 九州晟欣品牌

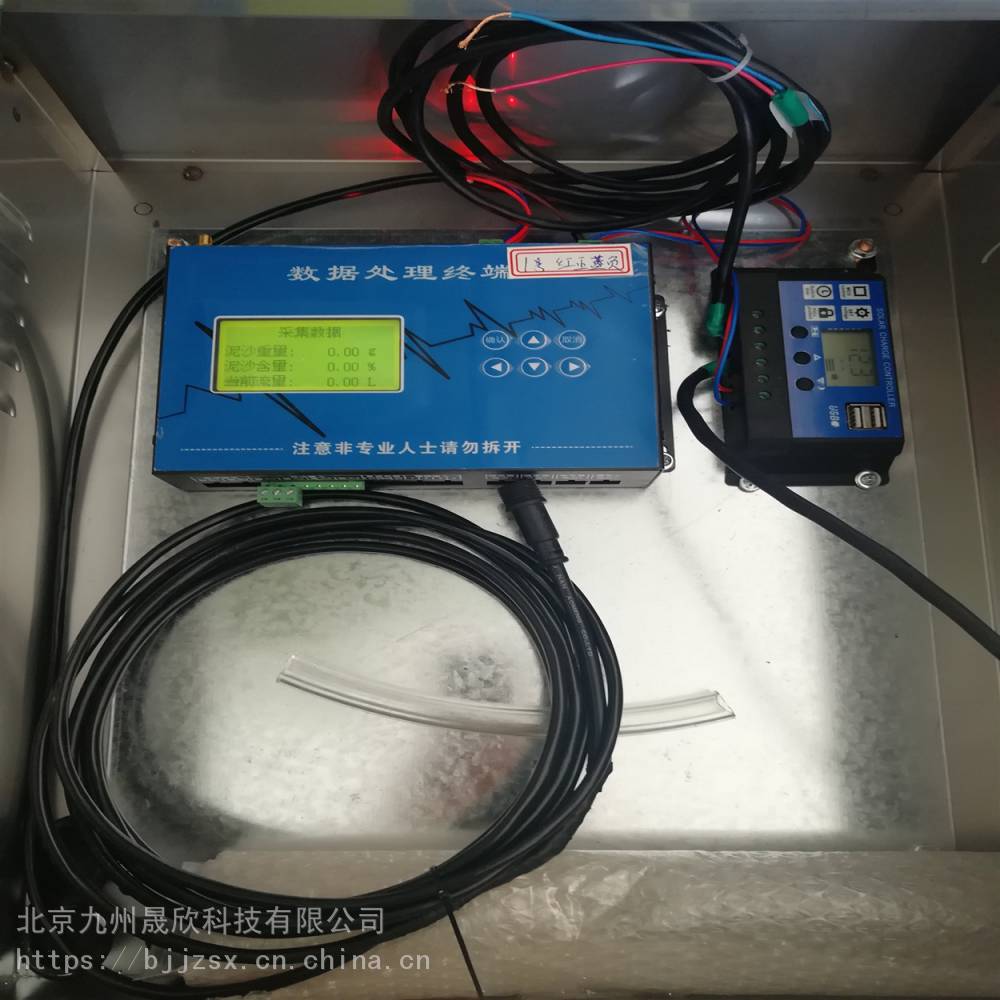

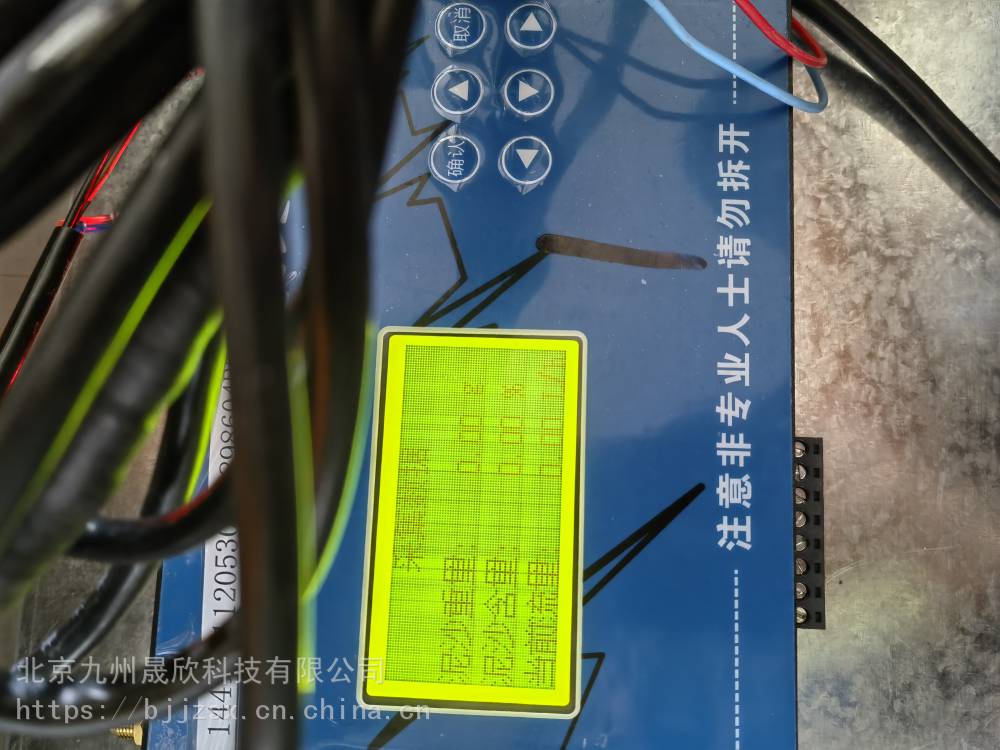

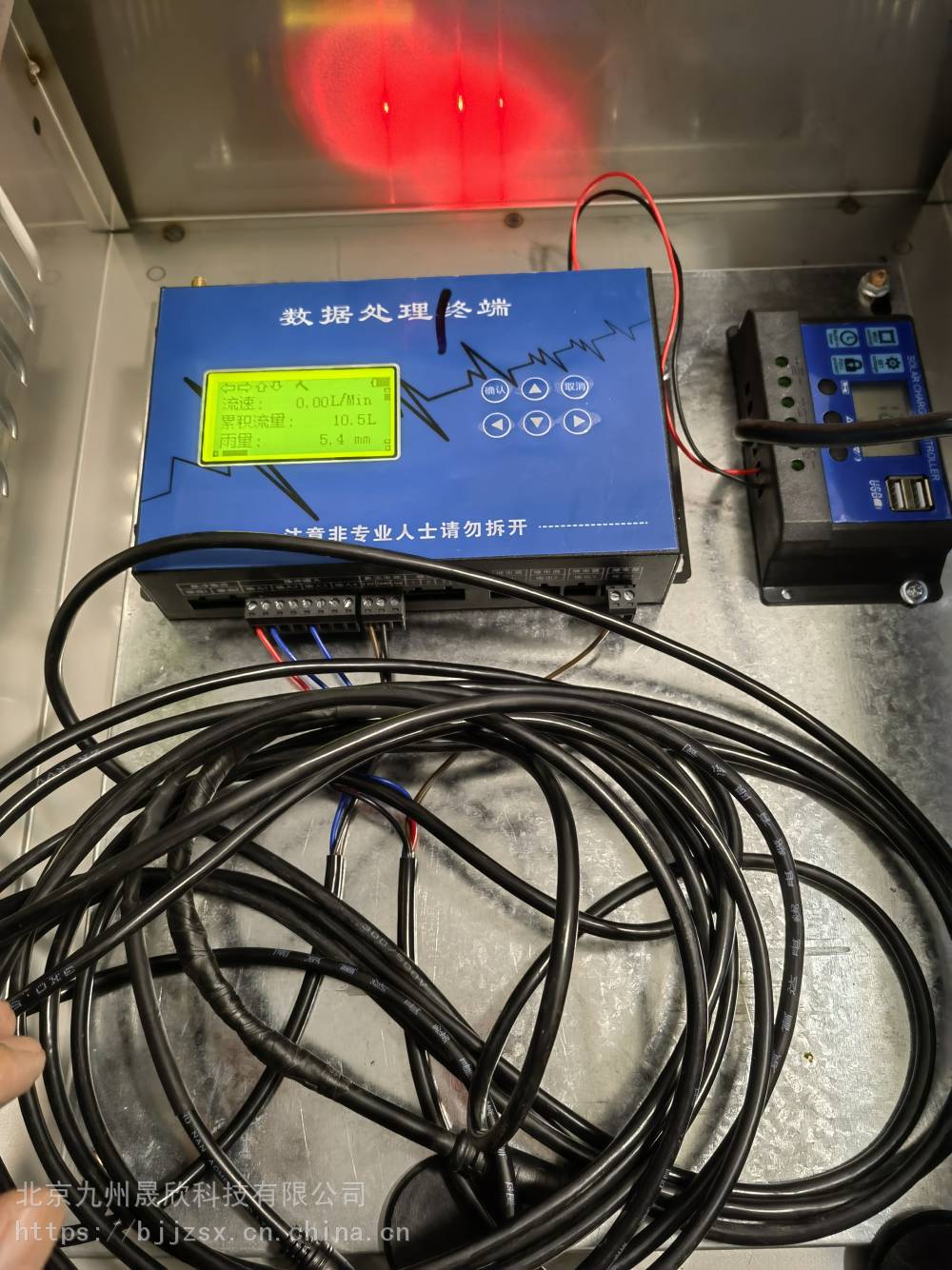

数据采集管理主控机采用工业控制级标准，含ARM处理器开发的智能控制管理、数据采集/存储的控制器。系统可在太阳能电池支持下工作。正常情况下，系统处于休眠状态。在有降雨或径***生时，系统自动上电启动，各传感器开始工作，系统按照设定的工作要求测量、采集存储传感器数据。系统自备硬盘，可以存储大量数据。通过通讯口可实时动态向上位计算机机传输各传感器测量结果。也可以应上位计算机的要求，向上位计算机发送存或清除存储的数据。上位计算机可以显示转换后的降雨量、泥沙含量、径流量、输沙量的过程数据和***的历史记录数据。并可以生成Excel表格。
2.2泥沙测量仪（JZ-CGNS1型）
1：可实现多路径流泥沙含量及流量进行实时连续测量、数据传输及数据分析处理。
2：全天候无人值守，自动测量存储数据。
3：工作管理数据采集存储主控机可本地存储大量数据，可在现场通过R232接口***数据。
4：具有在上位机上在线实时监测、显示各测量参数动态过程及曲线、历史数据***功能。
5：可现场在数据管理主控机上自由设置采样频率及调校时钟。
6：稳定性好。传感器自主研发，精度高、稳定性强抗环境干扰能力强
7：泥沙含量采集仪的3D结构图
1:径流管 2:采样管 3:流量传感器 4:采样管电磁阀 5:样品槽 6:液位保持器 7:液位传感器 8:样品槽支架 9:泄水电磁阀 10:排水管
8：本传感器工作原理流程:
水体由A1进入管道，经A2流出并推动流量传感器，部分水体从A3排出,处理器C根据流量传感器得到的流速经过计算得出实时流量，B1采集到地表水体送入称重传感器,传感器D把收集到的数据送给处理器C经处理后得到泥沙含量,得到数据后传感器D把内部样品由B2排出为下次采样做好准备.处理器C通过485或串口输出外部设备.
2.3：液位流量传感器
依据监测流域区实际径流情况修建量水堰，超声波测量量水堰水位高度精度可达1mm，利用量水堰公式计算流量。所提供的软件包含了若干常用的量水堰计算公式，包括巴塞尔堰、三角堰、矩形堰和三角/矩形复合堰的计算公式。可以通过管理软件修改相关参数，以提高计算精度。
三、 系统基本组成
序号 产品名称 型 号 配 置 详 述 数 量
1 河道产流自动收集系统 JZ-HW1 分体式三层水位自动收集设备
(包含；自带浮箱、自动液位控制器，吸泥沙泵3个) 1
2 河道产流泥沙含量自动分析系统(设备自动数据***) JZ-HY3 7寸宽温全彩触摸屏；数据自动存储、设置屏参、数据显示：瞬时水样计量、水样积累、泥沙含量、泥沙累积含量 1
3 GPRS数传终端 JZ-GPRS 移动、联通、电信三网通用 1
4 河道产流自动控制系统 JZ-HW1 不钢智能强电柜1个备包含：智能控制器1个，继电器1个，线缆一批立按键等。
可现场实时控制系统运行、河道产流水样采集。 1
5 河道产流自动监测软件 标配 Windows平台软件；实现：数据存储、数据曲线、数据分析、数据导出、远程控制等 1
6 附件 标配 说明书、软件光盘、合格证、保修卡、管道、线缆、防护绳等配件 1
四：系统参数性能
4.1参数
含沙量测量：采样间隔1—99分钟，
泥沙含量灵敏度：0.5KG/立方米 ，
泥沙含量：0.5—1000KG/立方米，相对误差小于5%。
超声波流量传感器：
测量范围：0.1升/秒～99999.99米/小时
累计流量：4290000000.00立方米测量误差小于5%
液位量程：3米
液位测量精度：0.5%
雨量测量精度：0.2毫米,雨强测量范围0—280毫米/小时
功率：小于5瓦
应用温度范围：
存放：-40—80度
工作：0(不结冰)—60度
仪器整机（含各传感器）工作寿命：大于八年。
