一、 概述

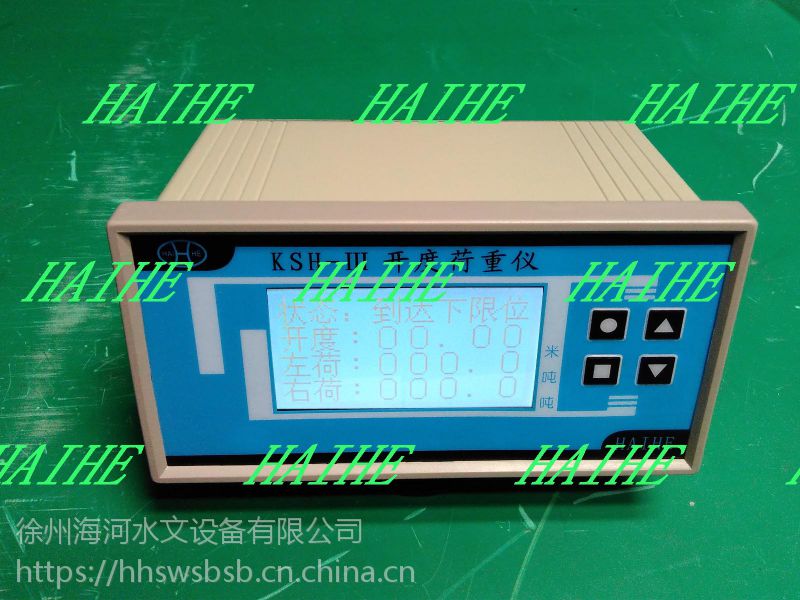

KSH开度荷重仪是针对水利,水电,水文行业的实际需要而研制的,它是相对***同时又有模拟量信号输出以便组网的智能型闸门开度的测控装置。该仪器采用嵌入式微电脑控制技术,功能强大,性能稳定可靠,精度高,抗干扰能力强。是各种闸门、桥机、门机、起重机等设备的开度荷重测控装置。适用于传感器和实际闸门开度为线性关系的场合,例如平板闸,也适用于非线性关系的场合,例如弧形闸以及多层钢缆卷筒等。非线性测量采用分段逼近法,即将整个量程分成若干分段(本显示器分10段),用户只要在显示器上根据实际测量设置好各段段末的开度值即可。对于线性测量只要预置***段段末的开度值即可。
仪表采用多功能16位CPU进行运算和控制,仪器硬件设有看门狗自复位电路,软硬件采用多种抗干扰措施,能可靠的工作在各种工业环境中。仪表可设置各种参数,具有flash存储器,可存储各种预置参数,并能掉电***保存。该仪表拥有RS485、继电器多种输出接口,便于组成网络控制系统。
KSH仪表结构简单、外观美观、使用方便、可长期连续运行。
二、特点
1、全数字调校:所有参数设置通过面板上四个按键完成,所有设置或标定的参数都具有断电***记忆功能。
2、开度传感器无须机械调零,可任意点软件调零。
3、采用ModbusRTU通讯协议,波特率9600,可直接接入支持Modbus-RTU 协议设备的PLC、上位机组态软件的通讯网络中。
4、 小型化、集闸门开度、起吊荷重测量为一体,中文液晶显示清晰、直观,人机交流方便。
三、技术参数
1、测量项目:开度1路,600米(MAX);荷重2路,400吨(MAX)
2、分辨力:开度1cm;荷重0.1吨
3、测量精度:开度±2cm;荷重±1%F.S±1个字
4、显示方式:4*8位中文字库LCD显示。
5、传感器与显示器之间连接方式:485码信号-4芯RVVP电缆
6、传感器与显示器之间有线距离:大于1KM
7、输出数据远传方式:485信号
8、报警、控制功能
1)报警控制信号:继电器触点。触点容量:3A24VDC,3A250VAC。
2)上限:当开度大于等于上限值时, 上限继电器触点吸合;
3)下限:当开度小于等于下限值时,下限继电器触点吸合;
4)左荷重超载预报警:左荷重值大于等于该数值时,继电器吸合。(如果不需要该控制,把“荷重超载预报警”参数项设为很大值,比如“50000”)
5)右荷重超载报警:右荷重值大于等于该数值时,继电器吸合。(如果不需要该控制,把“荷重超载报警”参数项设为很大值,比如“50000”)
9、显示器内单片微机加有Watchdog,以防止运行变乱。
10、使用条件:
环境温度:-25℃ ~ +60℃
相对湿度:≤95%(RH40℃)
供电电压:AC220 V ±10%~50Hz
功 耗:≤20W
11、显示仪尺寸:160(W)×80(H)×90(D)mm
屏装开孔尺寸:152(W)×76(H)mm
3、转换盒的接线方法如下:
4、V+、V-对应荷重传感器电源输入+、-;S+、S-对应荷重传感器信号输出+、-。
5、荷重传感器接入线色常规定义如下:
荷重传感器端线色定义如下:
V+----红色--- 荷重传感器电源+
V- --黑色---荷重传感器电源-
S+----***(或兰色)---荷重传感器信号+
S- --白色(或绿色)---荷重传感器信号-
荷重仪表端线色定义如下:
+24V----红色(棕)-荷重变送器电源+
I+------黑色(兰)-荷重传感器转换盒4-20mA信号
线颜色如有变动,另附线色定义说明。
1、线性数据预置
闸门提起任意值,实际测量得到准确的闸门实际值,把该实际开度值输入到“***段开度值”即可(设置中***末位是厘米),此时自动存储开度传感器值。
2、非线性数据预置
闸门提到***段的拐点位置,把闸门的实际开度输入到“***段开度值”, 此时自动存储开度传感器值;然后退出设置,继续启门到第二个拐点位置,把此时闸门的实际开度输入到“第二段开度值” 此时自动存储开度传感器值--------依次设置到***后一个拐点,用几段设几段,***多设10段。
存储此时数据,作为零点,用于计算实时开度值和荷重值。
十、仪表、传感器的现场调试(仅供参考):
1、检查机械联结的正确、可靠,和接线的准确性
2、把闸门关闭到位,此时可调节主令的下限
3、按“●”键三秒后松开,根据实际情况设置常规参数,保证开度传感器“增量方向”的设置准确
4、清零操作(见九、仪表清零操作)
5,把闸门提起到悬空(如果是多段则提到***个拐点位置),测量此时闸门的实际开度。
7、如果是多段,则再把闸门提到第二个拐点,把第二个拐点的实际开度值输入
8、重复第7步直至***后一个拐点设置完毕
附:485通讯协议:
徐州海河设备的485口通信协议采用Modbus通信协议(RTU方式)。海河设备作为从机。
数据字节格式:
起始位 数据位 (无奇偶校验位) 停止位
1 8
