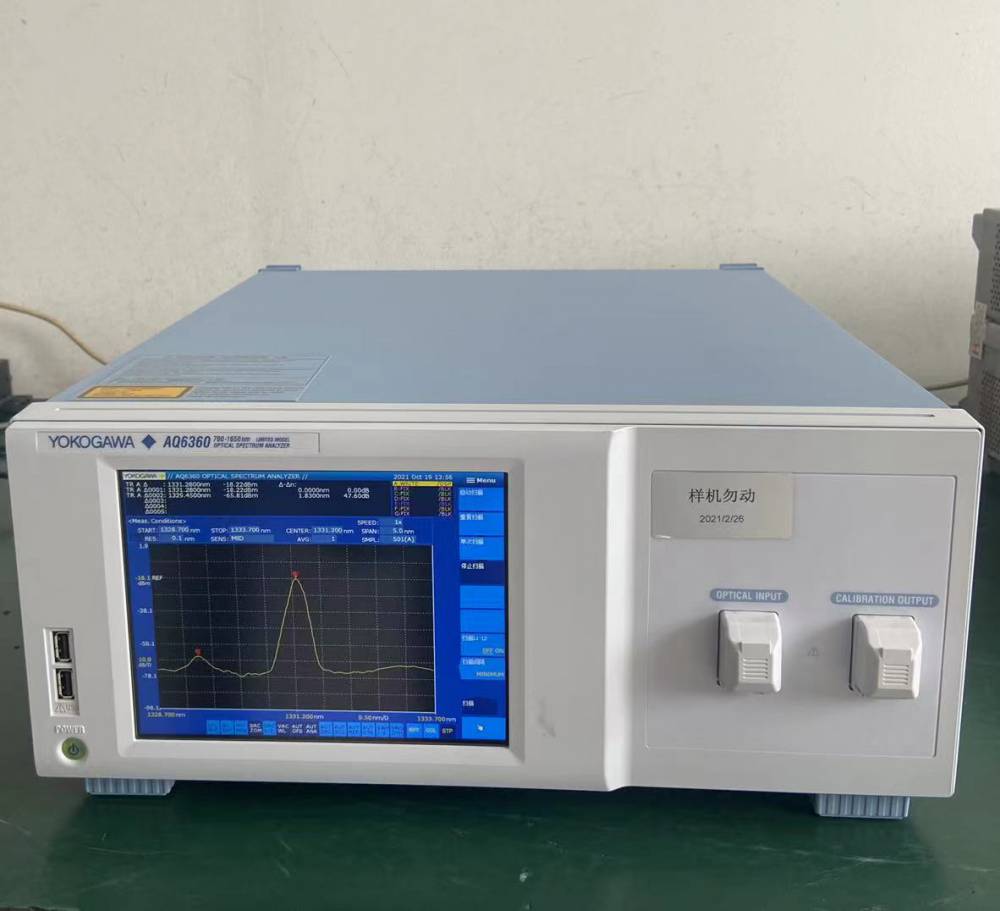

AQ6360是一款基于衍射光栅技术的经济***光谱分析仪。
用于制造测试的理想性能 AQ6360满足电信设备（如激光器、光收发器和光放大器） 工业制造的典型测量需求。 • 波长范围：1200~1650nm • 波长分辨率：0.1~2nm • 高波长精度：±0.02nm • 高动态范围：55dB • 宽测量范围：+20~－80dBm
规格 :
项目 规格 适用光纤 *** (9.5/125µm)，GI (50/125µm，62.5/125µm) 波长范围 *1 1200~1650nm 跨度 *1 0.1~450nm（整个波长范围），0nm 波长精度 *1, *2, *4 ±0.02nm (1520~1580nm)，±0.04nm (1580~1620nm)，±0.10nm (1200~1650nm) 波长线性度 *1, *2, *4 ±0.02nm (1520~1580nm，1580~1620nm) 波长重复性 *1, *2 ±0.01nm (1分钟） 波长分辨率设置 *1, *2 0.1、0.2、0.5、1和2nm 波长分辨率宽带精度 *1, *2 ±5% ***小采样分辨率 *1 0.001nm 采样点数 101~50001、AUTO 功率灵敏度设置 NORM_HOLD、NORM_AUTO、NORMAL、MID、 HIGH1和HIGH2 功率灵敏度 *2,*3 －80dBm（1300~1620nm，灵敏度：HIGH2， 分辨率：0.1nm） 输入功率 *2 +20dBm（每组波长分辨率的输入功率） 安全输入功率 *2 +25dBm（总输入功率） 功率精度 *2, *3 ±0.5dB（1310/1550nm，－20dBm， 灵敏度：MID，HIGH1-2） 功率线性度 *2 ±0.1dB（输入电平：－50~+10dBm， 灵敏度：MID，HIGH1-2） 功率平坦度 *2 ±0.2dB (1520~1580nm，1580~1620nm) 偏振相关性 *2 ±0.1dB (1550nm) 动态范围 *1, *2 55dB（峰值±0.4nm)，40dB（峰值±0.2nm) （分辨率：0.1nm） 光回波损耗 *5 35dB（典型，使用APC连接器时） 光输入连接器 FC或SC 内置校准光源（选件） 波长参考源（用于波长校准） 扫描时间 *1, *6 NORM_AUTO：0.2s，NORMAL：0.5s， MID：1s，HIGH1：2.5s，HIGH2：10s 预热时间 至少1小时（预热后，需要波长校准。） 电气接口 GP-IB、以太网、USB、SVGA输出 远程控制 *7 GP-IB、以太网（TCP/IP）、AQ6317系列兼容命令 （IEEE488.1）和IEEE488.2 数据存储 内部存储：512M字节，外部存储：USB存储 （内存/HDD），文件类型：CSV（文本）， 二进制，BMP，TIFF 显示器 *8 8.4英寸彩色LCD （触摸屏，分辨率：800 × 600像素） 尺寸 约426mm (W) × 177mm (H) × 459mm (D) （不包括保护套和把手） 重量 约15.5kg 电源要求 100~240V AC，50/60Hz，约100VA 环境条件 性能保证温度：+18~+28°C， 操作温度：+5~+35°C，存储温度：－10~+50°C， 湿度：20~80%RH（无冷凝） 安全标准 EN61010-1 激光 *9 IEC/EN60825-1: 2007，GB7247.1-2012 *** EN61326-1 Class A，EN55011 Class A Group 1， EN61000-3-2，EN61000-3-3，RCM EN55011 Class A Group 1，韩国电磁兼容标准 抗扰性 EN61326-1 Table
