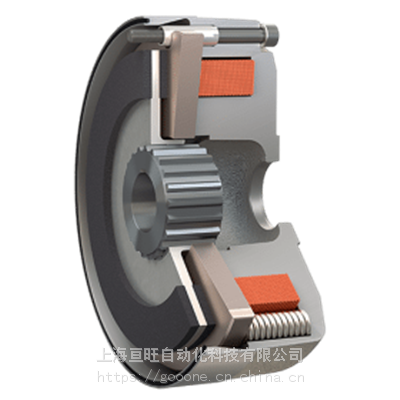

德国mayr安全制动器ROBA-stop®-M
ROBA-stop®-M
坚固的、低成本的电机制动器
免维修（不需要重新调试）
防护等级IP54或者IP65
安装简便
ROBA-stop®-M –
电气连接 *
过励磁时间 tO 磨损加剧，因此扩大了空气间隙，以及线圈发热延长了制动器的分 离时间t2。
因此，过励磁时间tO需按每个制动器额定功率时的释放时间 t 2 的至少两倍选择。 弹簧力也影响着制动器的分离时间t2：较高的弹簧力延长分离时间t2 ，较低的弹簧力缩短分离时间t2 。
电流通路
图表 6 制动力矩通路 I N MN 带激磁操作需要检测： 2615- 所需的激磁时间* - 以及有效的线圈容量**在周期频率大于每分钟1个周期时(见第14 页). 电气连接和接线 制动器运行需要使用直流电。线圈电压可在铭牌上或制动器主体上 读取，符合 DIN IEC 60038（± 10% 公差）。可通过交流电搭配一个 mayr® 整流器模块运行，也可使用其他合适的直流电源运行。制动器 的配置可随连接需求而改变。准确的端子分配请查阅接线图。安装 人员和操作人员需遵守适用的***和标准（例如，DIN EN 60204-1 和 DIN VDE 0580）。必须确保其遵守并进行检查。 接地连接 制动器按照防护等级 I 设计。该防护等级不仅包含基本绝缘保护，还 包括将所有导电部件与固定设施的防护导体 (PE) 相连的绝缘保护。 如果基本绝缘出现故障，电压将不复存在。将防护导体连接到所有 ***的金属部件时，必须执行标准化检查。 设备***丝 为了防止短路造成损坏，须为电源线配备相应的设备***丝。 开关方式 制动器的安全操作性能在很大程度上取决于所使用的连接方式。此 外，开关时间受制动力矩设置、温度、衔铁盘与线圈座之间气隙的 影响（视摩擦片的磨损情况而定）。 磁场的建立 当电压接通时，在制动器线圈内建立了一个磁场，它将衔铁吸引到 线圈座上并释放制动器。 • 通过正常励磁建立磁场 如果用额定电压给电磁线圈励磁，线圈电流不会立即达到它的额定 值。线圈的电感导致电流按指数函数缓慢升高。磁场的建立也相应 延迟，制动力矩由此下降（曲线 1, 图表6）。 • 通过过励磁建立磁场 如果短时间内为线圈提供高于额定电压的电压， 制动力矩会更快降低，同时电流增加更为迅速。 如果制动器已释放，则须转换到额定电压（曲线 2, 图表6）。过励磁 和分离时间 t2 之间的关系近似成反比，即在过励磁电压 UO 达到额定 电压 UN 的两倍时，释放制动器的分离时间 t2 减半。ROBA®-switch 快速开关整流器使用该原理。
