投入式液位计的接线示意图投入式液位传感器的应用

投入式液位计产品安装：

本产品无须***人员就可安装设置，投入式的安装方式简单方便，液位传感器（探头）到显示仪表的距离可4000米远距离控制显示，有实时数字显示，测量可达到（厘米级），有上限、下限报警控制点输出，还有4-20mA电流输出。是传统浮球式、电极式水位计的更新换代产品。

投入式液位计的安装注意点：

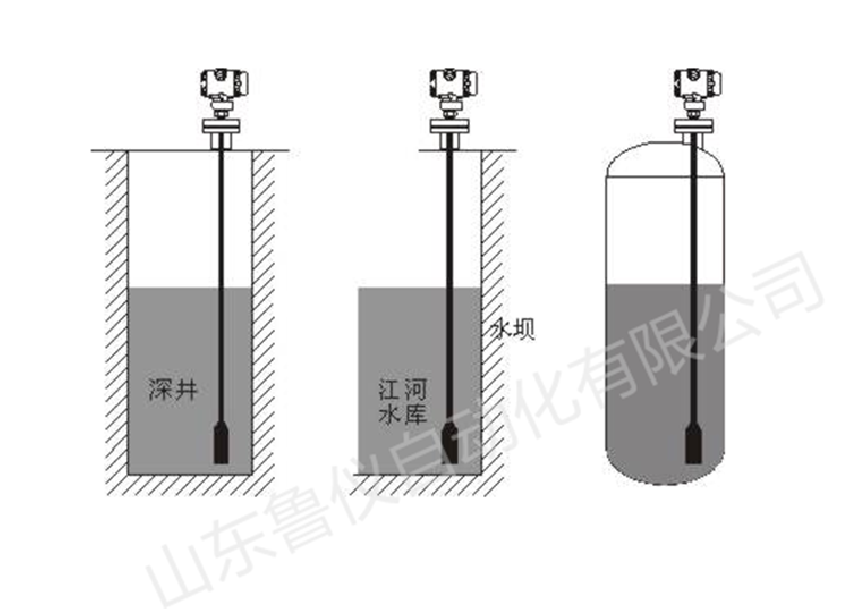

    首先从水池（箱）现场到控制室拉一根二芯线（1.5平方的普通线或屏蔽电缆）其远传输距离为4000m。在水箱（水池）测量静态液位时，把液位传感器直接投入到水箱（水池）底部，在水箱（水池）开口处用尼龙带或三脚可调安装架等将电缆线随意固定即可。在流动的液体中测量液位时，如因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向的反面不同高度的管壁上打若干小孔，使液体流入管内。

    另一种方法是在液体底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。

投入式液位计的接线示意图：
