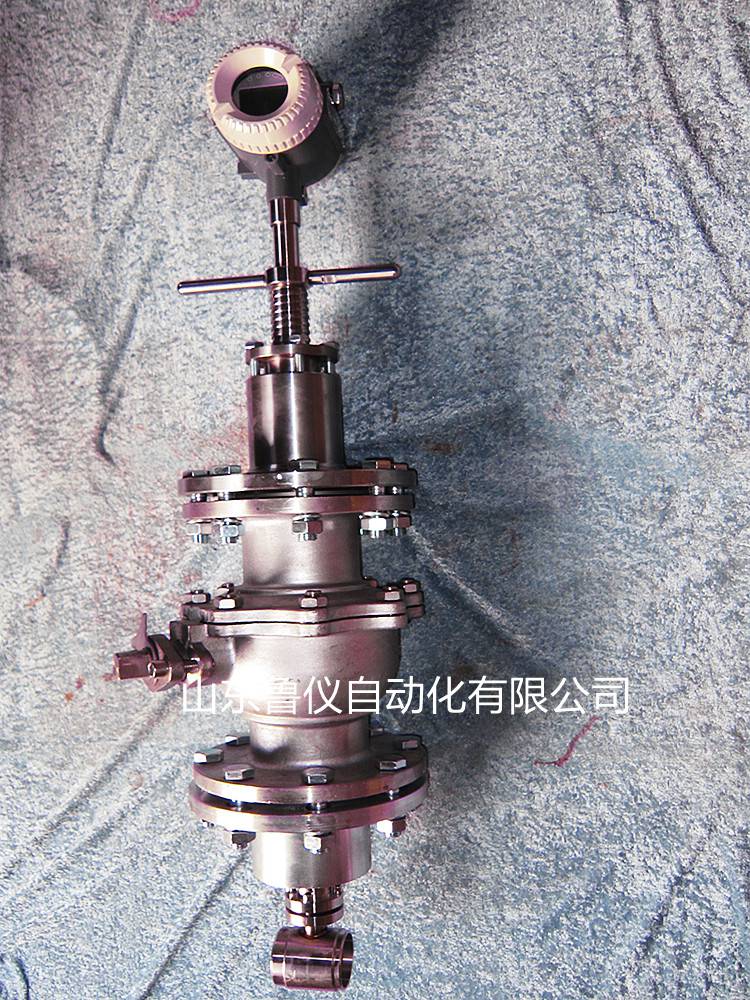

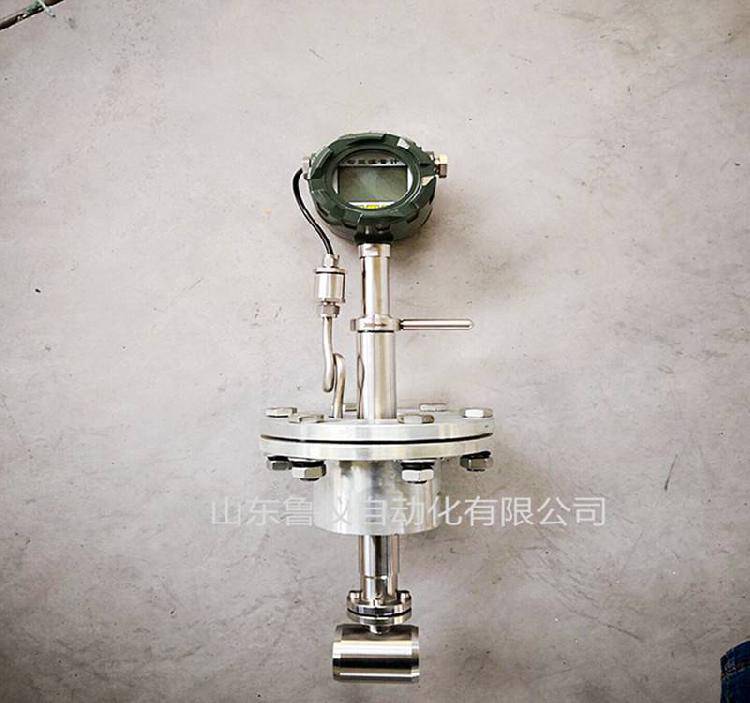

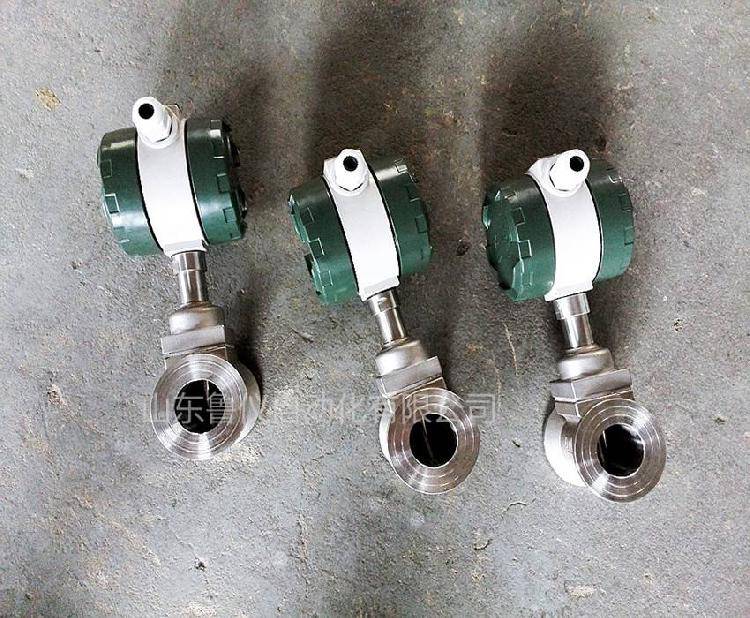

插入式对液体涡街流量计插入式气体涡街流量计

一、插入式涡街流量计的概述：

    山东鲁仪LY-LUGB系列涡街流量计是利用气体、液体振动原理而开发的一种流量计，常应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、测量精度高、寿命长，可在很宽的流量范围内测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、适应高温、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。

二、插入式涡街流量计工作原理

      山东鲁仪LY-LUGB涡街流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。

    流量计流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。

           f = SrV/d

    式中:

    ｆ── 柱体侧旋涡分离的频率(Ｈｚ);

   Ｖ── 柱侧流速(ｍ/ｓ);

   ｄ── 柱体迎流面宽度(ｍ);

Ｓr ── 斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。





三、插入式涡街流量计的主要特点
1、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
2、安装简单，维护十分方便。
3、检测传感器不直接接触被测介质，性能稳固，寿命长
4、输出是与流量成正比的脉冲信号，无零点飘移，精度高。
5、测量范围宽，量程比可达1：15。
6、压力损失较小，运行费用低，更具节能意义。
7、在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
8、应用行业广，蒸汽，液体，气体的流量均可测量。

9、可现场显示，也可远距离传输，还可与计算机控制系统联网；

10、检测探头不直接接触被测介质，性能更稳定。

四、插入式涡街流量计主要技术指标
