一、防爆型液体涡轮流量计的工作原理：
LWGY系列液体涡轮流量传感器基于力矩平衡原理，流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经流量计的流体的瞬时流量Q成正比，流量方程为： Q=3600×f÷k
式中： f——脉冲频率[Hz]
k——流量计的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量（工作状态下）[m3/h]
3600——换算系数
每台流量计的仪表系数由山东鲁仪制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
二、防爆型液体涡轮流量计的基本参数：
选型 | LWGY | □□ | □ | □ | □ | □ | □ | □ | 说 明 | ||||||
公 称 通 径 | 4 | 4mm，普通涡轮流量范围0.04~0.25m3/h | |||||||||||||
6 | 6mm，普通涡轮流量范围0.1~0.6m3/h | ||||||||||||||
10 | 10mm，普通涡轮流量范围0.2~1.2m3/h | ||||||||||||||
15 | 15mm，普通涡轮流量范围0.6~6m3/h | ||||||||||||||
20 | 20mm，普通涡轮流量范围0.8-8m3/h | ||||||||||||||
25 | 25mm，普通涡轮流量范围1~10m3/h | ||||||||||||||
32 | 32mm，普通涡轮流量范围1.6-16m3/h | ||||||||||||||
40 | 40mm，普通涡轮流量范围2~20m3/h | ||||||||||||||
50 | 50mm，普通涡轮流量范围4~40m3/h | ||||||||||||||

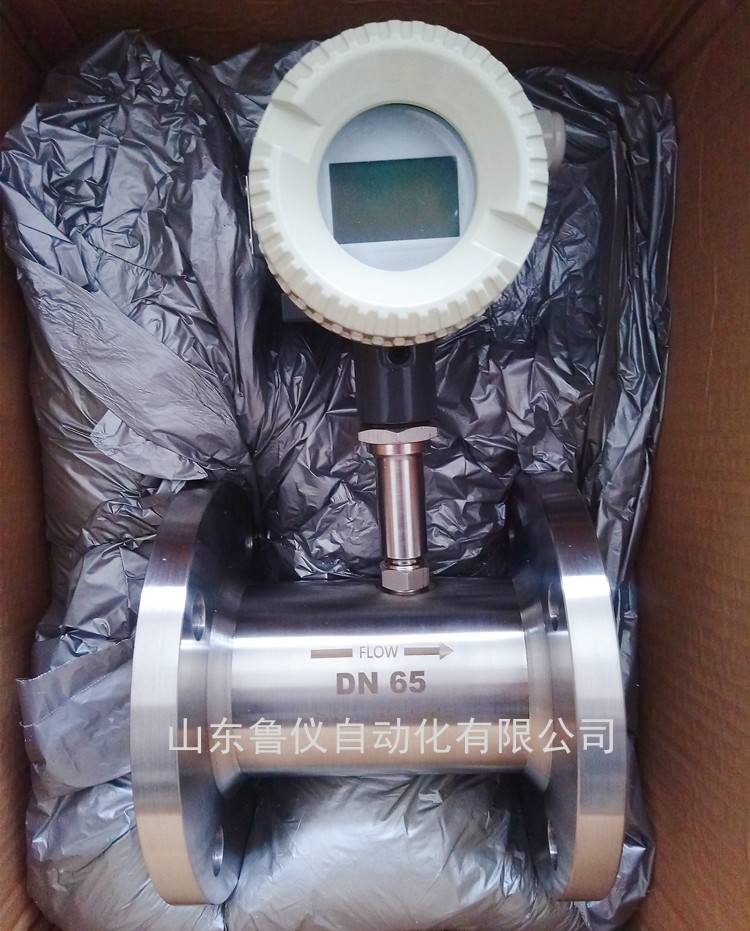

65 | 65mm，普通涡轮流量范围8-80m3/h | ||||||||||||||
|
