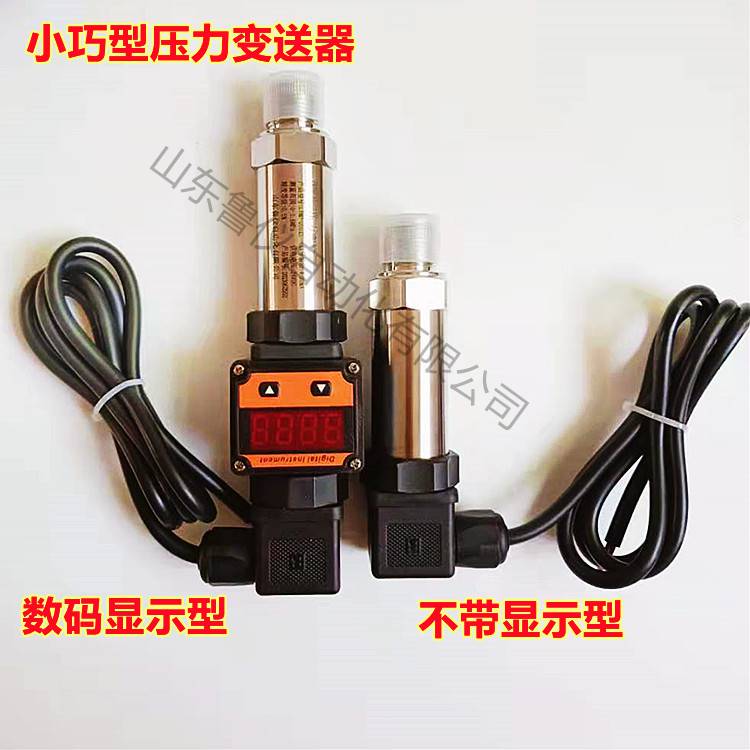

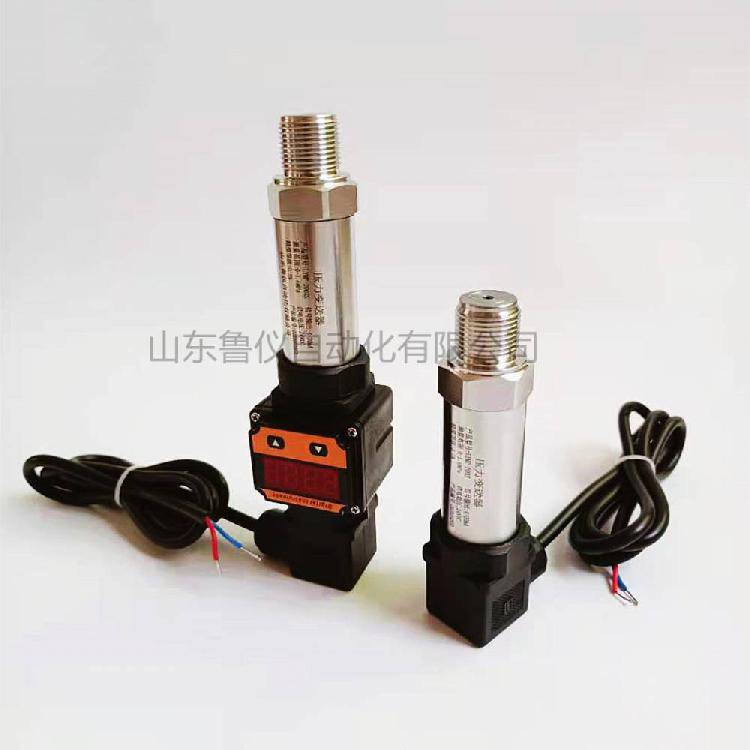

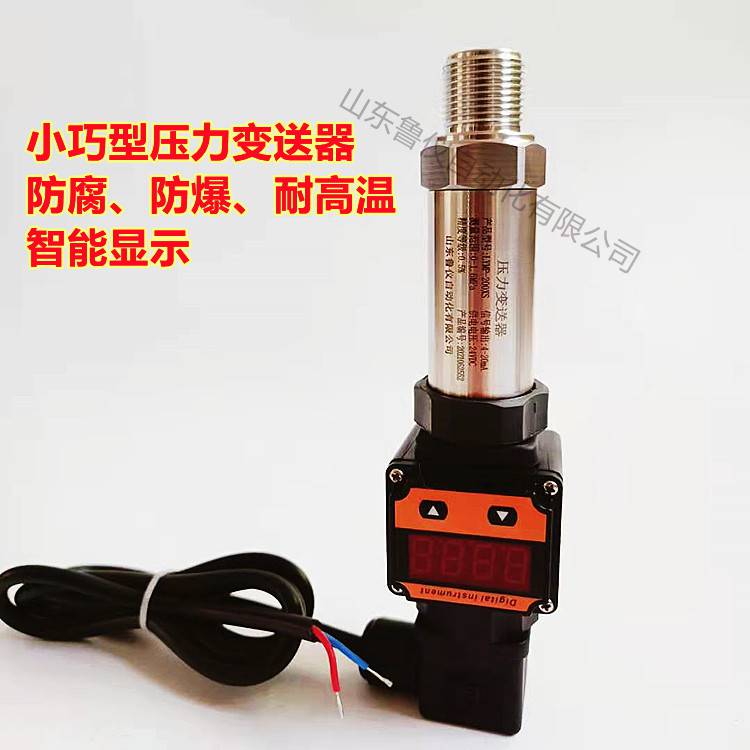

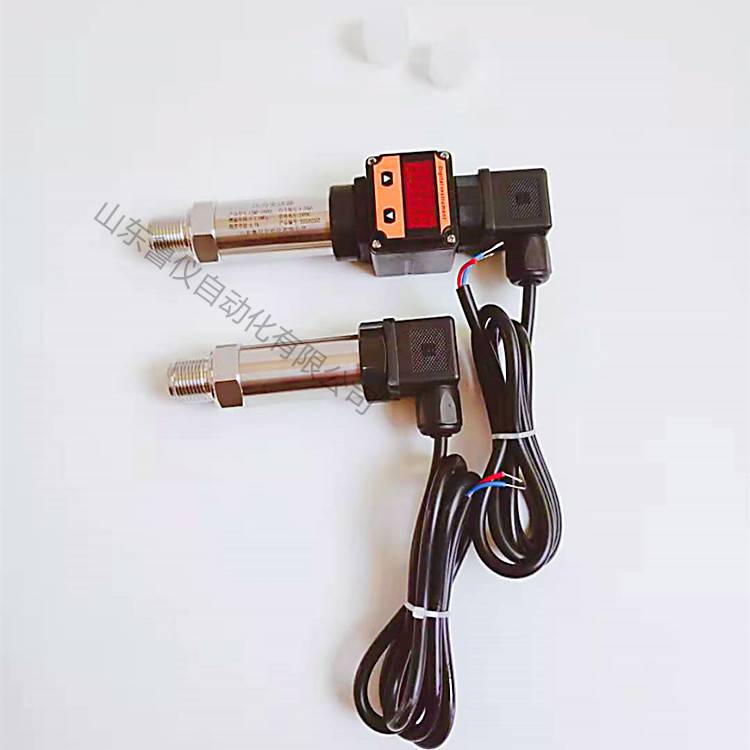

一、小巧型压力变送器概述
小巧型压力变送器使用 ***T 工艺制造，电路组装密度高，仪表外型尺寸小，其突出优点在于其压降相比市场上同类产品低的多。该变送器起高亮度 LED 显示，数据显示稳定不跳字。山东鲁仪自动化秉承多年的技术积累和品质，采用了低功耗微处理器技术和***电源管理技术，产品压降低，显示稳定，显示亮度高，解决了传统 LCD 的亮度和温度范围较窄的缺点。
二、小巧型压力变送器特点
◆两线无源工作方式。
◆超低工作电压 20mA 时小于 3.0VDC。4mA 时小于 2.5VDC 整机超低功耗。
◆全智能工作方式。支持用户自校准，支持对显示值的非线性修正。

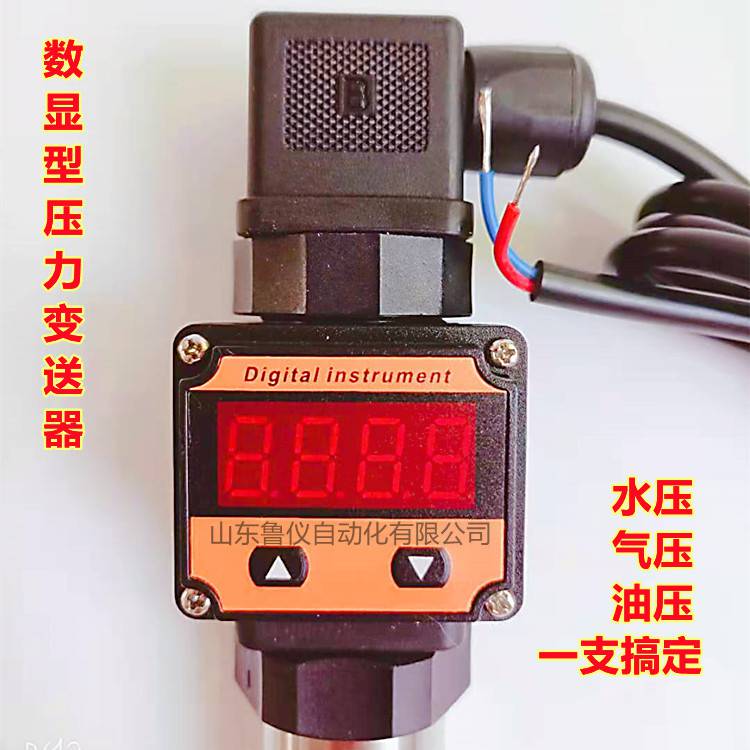

◆高亮 0.36 寸 LED 显示。

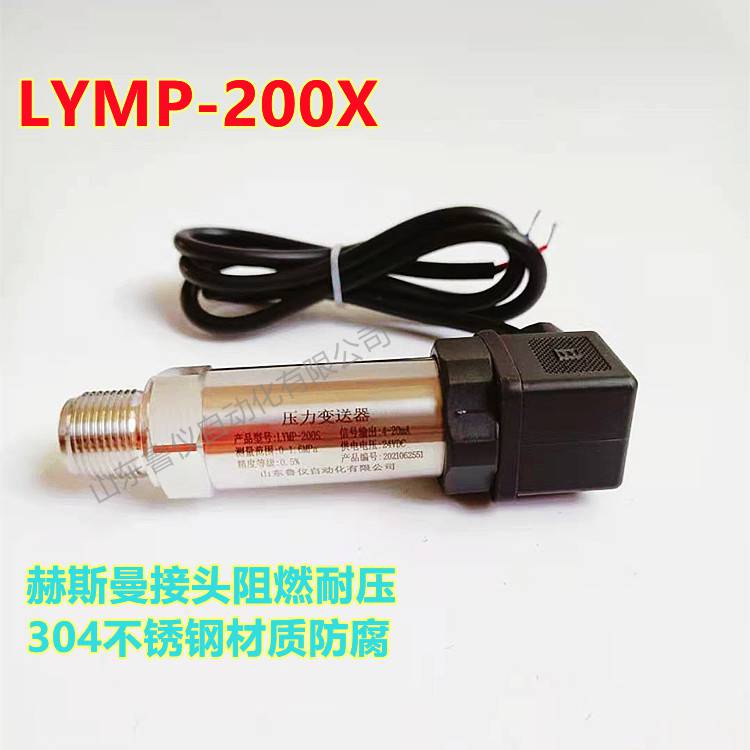

◆标准赫斯曼外形。
◆指标远超同类产品。抗干扰特性优良。
◆极低的温飘，适和-40~85 度工业环境使用。
◆超全测量性能，用于压力、差压、液位、流量测量
◆小型化（2.4kg）全不锈钢法兰，易于安装
◆过程连接与其它产品兼容，实现***测量
◆采用H合金护套的传感器，实现了优良的冷、热稳定性
◆采用16位计算机的智能变送器
◆标准4-20mA，带有基于HART协议的数字信号，远程操控
◆支持向现场总线与基于现场控制的技术的升级。

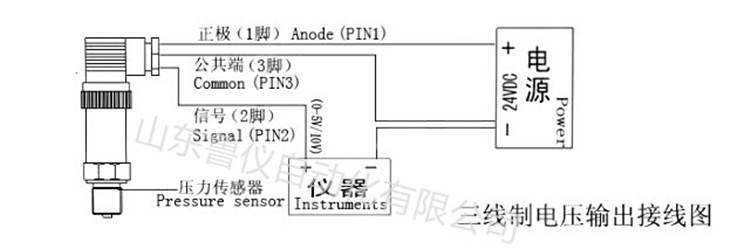

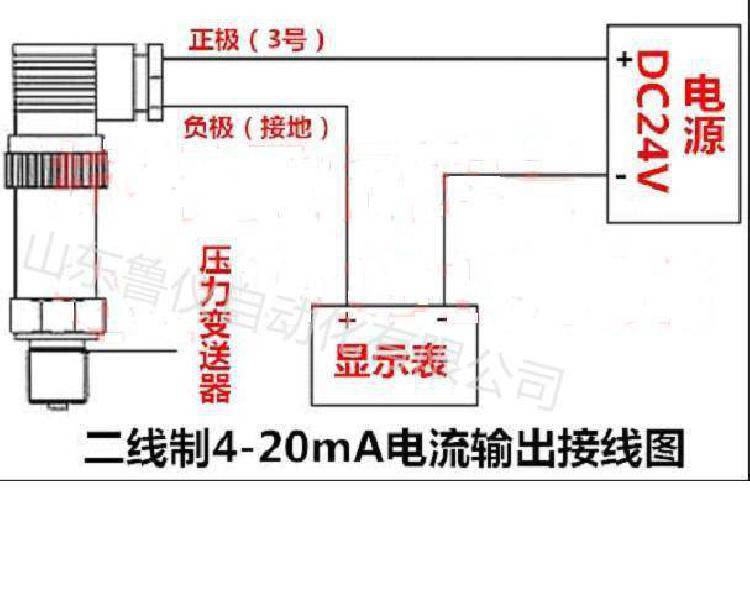

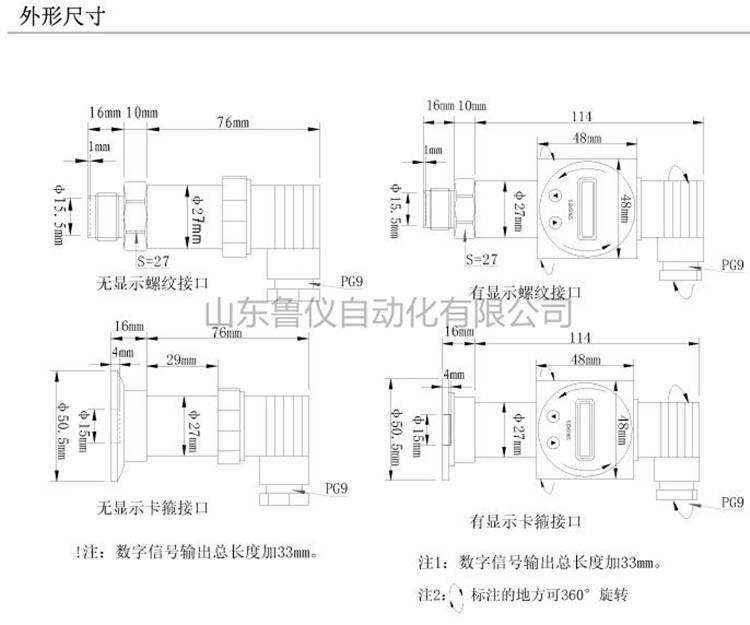

三、小巧型压力变送器外形及接线图
四、小巧型压力变送器安装说明
1、直接安装在测量点上（任意角度），若接口尺寸和现场接口尺寸不符，可自制转换头连接。
2、尽量安装在温度梯度与温度波动小的场合，同时避免强振动和冲击。
3、室外安装时，尽可能放置于保护盒内，避免阳光直射和雨淋，以保持压力变送器性能稳定和
延长寿命。
4、测量蒸汽或其它高温介质时，注意不要超过压力变送器的工作温度超限。必要时，加引压管或其它冷却装置连接。
5、安装时应在压力变送器和介质之间加装压力截止阀，以便检修和防止取压口堵塞而影响测量精度。在压力波动范围大的场合还应加装压力缓冲装置。
