一、扩散硅压力变送器的概述

山东鲁仪生产LYMP-200系列扩散硅压力变送器采用传感器技术,配以高精电子元件,经严格要求的工艺过程装配而成。有外部零点及满度调整可选,适合测量低压量程 ,过载压力强。小型化(2.4kg)全不锈钢法兰或螺纹,易于安装。过程连接与其它产品兼容,实现测量,实现了优良的冷、热稳定性,采用16位计算机的智能变送器,标准4-20mA,可带有基于HART协议的数字信号,远程操控,支持向现场总线与基于现场控制的技术的升级。

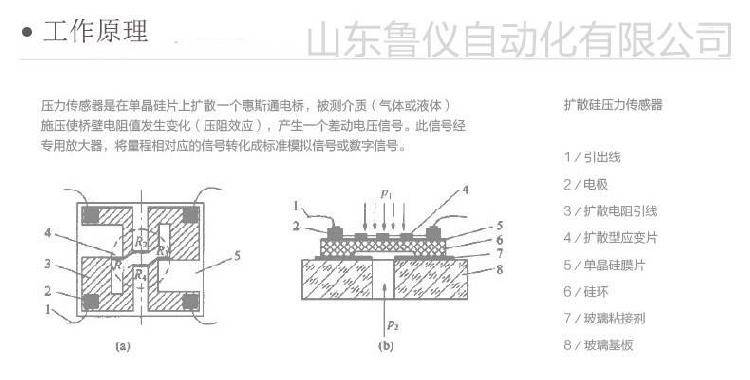

  二、扩散硅压力变送器工作原理

山东鲁仪LYMP-200扩散硅压力变送器通过压力传感器把压力信号变为电信号,再由前置放大器把此电信号放大滤波,送往CPUA/D 转换模块进行模拟量到数字量的变换,由CPU进行数据处理并显示及PWM输出。原理框图如下:



被测介质的压力直接作用于传感器的陶瓷/扩散硅膜片/上,使膜片产生与介质压力成正比的微小位移,正常工作状态下,膜片位移不大于0.025毫米,电子线路检测这一位移量后,即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体/扩散硅上,由于膜片与基体的间隙只有0.1毫米,因此过压时膜片的位移只能是0.1毫米,所以从结构上保证了膜片不会产生过大变形,该传感器具有很好的稳定性和高可靠性。扩散硅压力变送器能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用,压力变送器也能与各种自动调节系统或计算机系统配套使用。

三、扩散硅压力变送器主要技术指标

测量范围:-100KPa60MPa

精度等级:0.1级、0.2级、0.5

环境温度:-4070℃、

质温度:-40125℃(温度补偿-2080℃)

长期稳定性:优于0.1%FS/

工作电压:12.536VDC -AC220v

输出信号:4-20mA(二线制)

量程迁移:可做标准量程10:1的迁移

震动影响:任意轴上,200Hz/g0.01%FS

变送器防护等级:IP65

 爆:iaCT4,本质安全型

 料:外壳为模压铸铝

膜片为96%氧化铝陶瓷

过程连接件为316L不锈钢

密封圈:丁晴橡胶、硅橡胶、氟橡胶

精度等级:0.25级基本误差±0.25%

非线性误差:0.3≤±0.3%FS

滞后误差:≤±0.3%FS

输出特性:0-10mA输出,负载电阻0-15KΩ,4-20mA输出,负载电阻0-600Ω

恒流输出内阻大于10MΩ,二线制4-20mA输出:标准供电DC24V

四、扩散硅压力变送器安装说明

1、直接安装在测量点上(任意角度),若接口尺寸和现场接口尺寸不符,可自制转换头连接。



2、尽量安装在温度梯度与温度波动小的场合,同时避免强振动和冲击。



3、室外安装时,尽可能放置于保护盒内,避免阳光直射和雨淋,以保持压力变送器性能稳定和

延长寿命。
