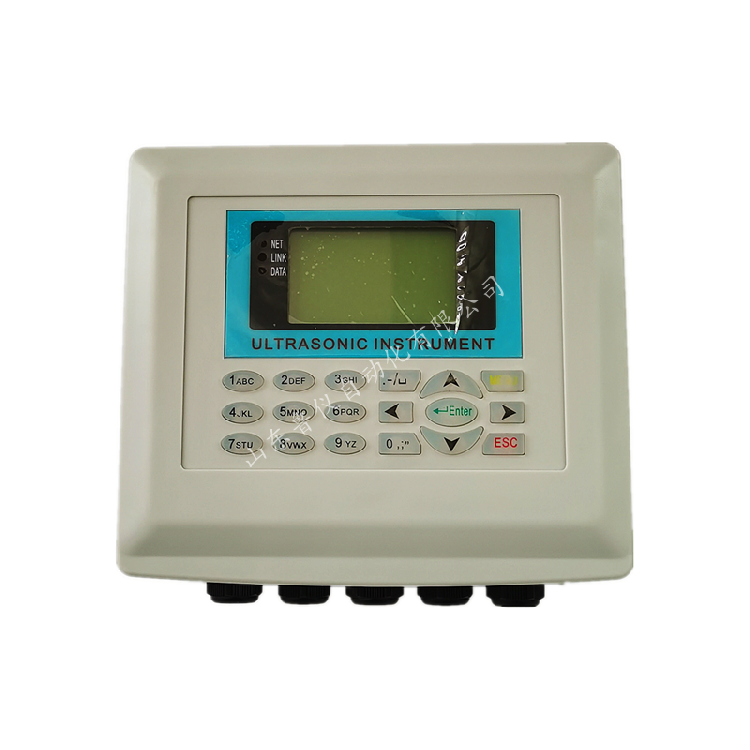

一、LYMQ-F系列超声波明渠流量计原理说明
山东鲁仪仪表LYMQ-F系列超声波明渠流量计由测量液位的仪表和按计量院公布的文件制作的水槽两部分组成，液位仪表是直接测量的渠道或者水槽内的液体高度。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位、流量关系推算出流量。
二、LYMQ-F系列超声波明渠流量计量水堰槽的选择
选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。根据上限流量的不同，我们可以选择不同的堰槽。
①上限流量小于40 升/秒建议使用直角三角堰；
②大于40 升/秒建议使用巴歇尔槽；
③上游渠道较短，上限流量又大于40 升/秒建议使用矩形堰。
条件允许，选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验室标定出来的，而且对于上***进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算，容易由于忽略一些使用条件，带来附加误差。
三、LYMQ-F系列超声波明渠流量计量水堰槽的安装
①. 量水堰槽的中心线要与渠道的中心线重合，使水流进入量水堰槽不出现偏流。
②. 量水堰槽通水后，水的流态要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度。
③. 量水堰槽的上游***小要有大于5 倍渠道宽度的平直段，使水流能平稳进入量水堰槽，标准是“水面没有浪花”。即没有左右偏流，也没有渠道坡降形成的冲力。
④. 量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段。
